Каталог запасных частей к технике: Fortschritt Е-281-С. Затягивающий валик, верхний и нижний
29
29
19
19
20
20
21
21
22
23
24
24
25
25
26
27
28
18
18
30
30
31
31
32
32
33
33
34
35
35
36
37
38
7
1
2
3
4
4
4
5
5
5
5
6
6
8
8
8
8
8
9
10
10
11
12
13
14
14
15
16
17
17

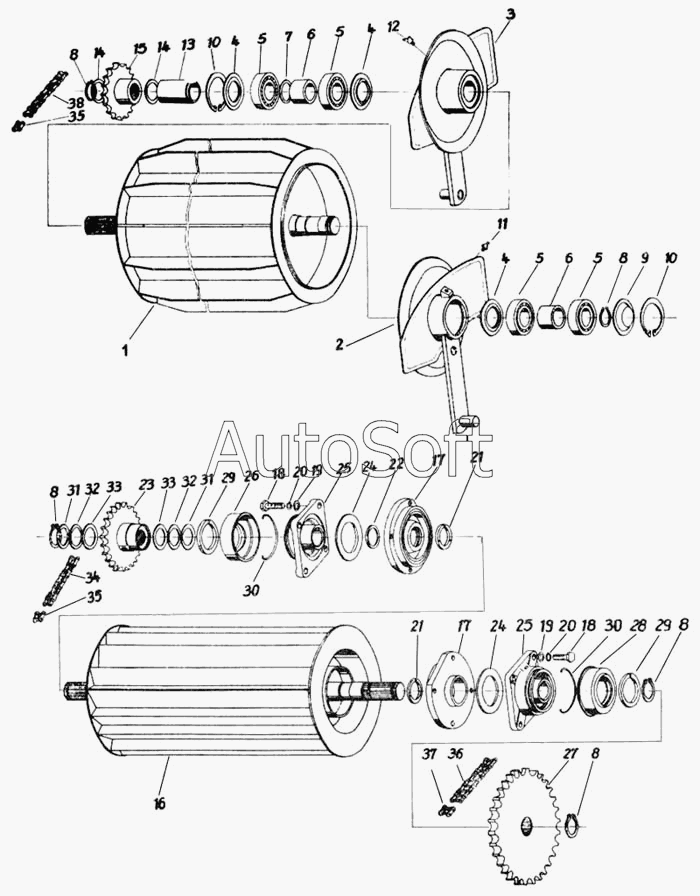

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4031 82830 6 | 4***6 | Корпус фланцевого подшипника | |
| 4031 83050 1 | 4***1 | Установочная шайба, 2 толщиной | |
| 4031 83051 8 | 4***8 | Установочная шайба, 4 толщиной | |
| 9902 89213 8 | 9***8 | Самоустанавливающийся подшипник L208 без упорного винта с шаровидной головкой | |
| 9965 92067 7 | 9***7 | Установочная шайба 40х2 | |
| 1 | 4***3 | Верхний входной валик | |
| 2 | 4***3 | Плечо, правое, в сборе | |
| 3 | 4***5 | Плечо, левое, в оборе | |
| 4 | 4***3 | Шайба защитная | |
| 5 | 9***8 | Шарикоподшипник радиальный | |
| 6 | 4***8 | Распорная труба | |
| 7 | 9***1 | Установочная шайба 40х1,5 | |
| 8 | 9***4 | Кольцо стопорное | |
| 9 | 9***7 | Крышка 80 | |
| 10 | 9***4 | Кольцо стопорное | |
| 11 | 9***7 | Масленка коническая | |
| 12 | 9***4 | Пресс-масленка о конической головкой В8 | |
| 13 | 4***5 | Распорная гильза | |
| 14 | 9***7 | Шайба установочная | |
| 15 | 4***1 | Цепное колесо, 19 зубьев | |
| 16 | 4***5 | Затягивающий валик, нижний | |
| 17 | 4***8 | Фланец | |
| 18 | 9***8 | Болт шестигранный | |
| 19 | 9***8 | Шайба 14 | |
| 20 | 9***4 | Кольцо пружинное | |
| 21 | 4***5 | Уплотнительное кольцо | |
| 22 | 4***4 | Установочная шайба | |
| 23 | 4***8 | Цепное колесо, 17 зубьев | |
| 24 | 4***2 | Центрирующее кольцо | |
| 25 | 4***4 | Фланцевый подшипник | |
| 26 | 4***5 | Колпак, в сборе | |
| 27 | 4***8 | Цепное колесо, 30 зубьев | |
| 28 | 4***2 | Колпак, в сборе | |
| 29 | 4***8 | Уплотнительное кольцо | |
| 30 | 4***6 | Упорное кольцо | |
| 31 | 9***7 | Установочная шайба 40х2 | |
| 32 | 9***7 | Шайба установочная | |
| 33 | 9***0 | Установочная шайба 40х0,5 | |
| 34 | 9***1 | Роликовая цепь 16В-1-1,702м | |
| 35 | 9***2 | Соединительное звено Е16В-1 | |
| 36 | 9***0 | Роликовая цепь 16В1-1,041м | |
| 37 | 9***2 | Соединительное звено Е16В-1 | |
| 38 | 9***3 | Роликовая цепь 16В-1-1,041м | |
| 39 | 9***2 | Установочная шайба 40х0,2 |
