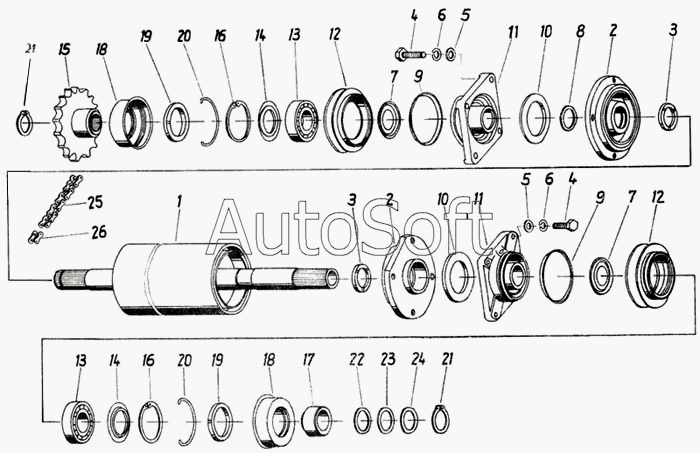

Каталог запасных частей к технике: Fortschritt Е-281-С. Гладкие валики, в сборе
13
13
26
25
24
23
22
21
21
20
20
19
19
18
18
17
16
16
15
14
14
12
12
12
11
11
10
10
9
9
8
7
7
6
6
5
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9902 89213 8 | 9***8 | Самоустанавливающийся подшипник L208 без упорного винта с шаровидной головкой | |
| 9917 90565 2 | 9***2 | Соединительное звено Е16В-1 | |
| 1 | 4***0 | Гладкий валик | |
| 2 | 4***6 | Фланец | |
| 3 | 4***5 | Уплотнительное кольцо | |
| 4 | 9***3 | Болт шестигранный | |
| 5 | 9***8 | Шайба 14 | |
| 6 | 9***4 | Кольцо пружинное | |
| 7 | 4***8 | Верхняя шайба | |
| 8 | 4***4 | Установочная шайба | |
| 9 | 9***7 | Кольцо круглого сечения | |
| 10 | 4***2 | Центрирующее кольцо | |
| 11 | 4***3 | Фланцевый подшипник | |
| 12 | 4***0 | Канатный шкив | |
| 12 | 4***1 | Корпус фланцевого подшипника | |
| 13 | 9***4 | Радиальный шарикоподшипник 6208-2 | |
| 14 | 4***3 | Шайба защитная | |
| 15 | 4***1 | Цепное колесо, 16 зубьев | |
| 16 | 9***4 | Кольцо стопорное | |
| 17 | 4***7 | Распорная втулка | |
| 18 | 4***5 | Колпак, в сборе | |
| 19 | 4***8 | Уплотнительное кольцо | |
| 20 | 4***6 | Упорное кольцо | |
| 21 | 9***4 | Кольцо стопорное | |
| 22 | 9***7 | Установочная шайба 40х2 | |
| 23 | 9***7 | Шайба установочная | |
| 24 | 9***0 | Установочная шайба 40х0,5 | |
| 25 | 9***7 | Роликовая цепь 16В-1-0,686м | |
| 26 | 9***4 | Изогнутое звено К16В-1 | |
| 27 | 9***2 | Установочная шайба 40х0,2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
