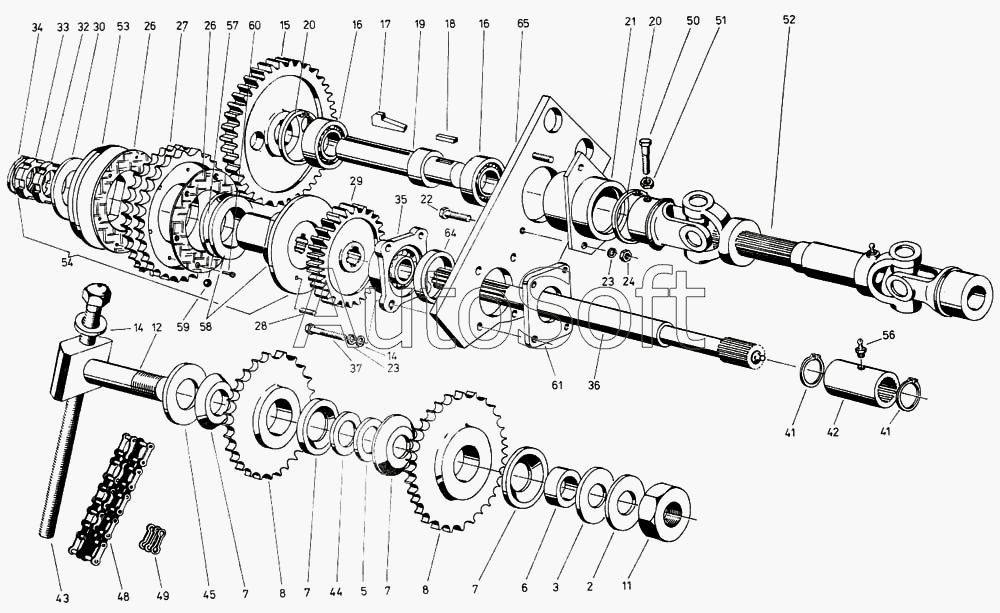

Каталог запасных частей к технике: Fortschritt Е-281-С. Двухрядный подшипник, вал сцепления
2
3
5
6
7
7
7
7
8
8
11
12
14
14
15
16
16
17
18
19
20
20
21
22
23
23
24
26
26
27
28
29
30
32
33
34
35
36
37
41
41
42
43
44
45
48
48
49
50
51
52
53
54
57
58
59
60
61
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4031 82712 0 | 4***0 | Двойное цепное колесо, в сборе | |
| 9902 89208 2 | 9***2 | Подшипник самоустанавливающийся | |
| 2 | 9***0 | Шайба 22х36х1 | |
| 3 | 9***5 | Шайба 22х36х2 | |
| 5 | 9***3 | Шайба | |
| 6 | 9***2 | Втулка F21/29х10 | |
| 7 | 4***3 | Шайба защитная | |
| 8 | 4***5 | Цепное колесо 15 зубьев | |
| 11 | 9***5 | Гайка шестигранная | |
| 12 | 4***8 | Палец | |
| 14 | 9***8 | Шайба 14 | |
| 15 | 4***7 | Прямозубое цилиндрическое колесо | |
| 16 | 9***8 | Шарикоподшипник радиальный | |
| 17 | 9***8 | Шпонка с головкой | |
| 18 | 9***7 | Призматическая шпонка А12х8х36 | |
| 19 | 4***6 | Вал | |
| 20 | 9***4 | Кольцо стопорное | |
| 21 | 4***1 | Корпус подшипника | |
| 22 | 9***0 | Болт с шестигранной головкой М12х22 | |
| 23 | 9***4 | Кольцо пружинное | |
| 24 | 9***7 | Шестигранная гайка М12 | |
| 25 | 4***4 | Часть сцепления | |
| 26 | 4***4 | Фрикционная накладка муфты | |
| 27 | 4***7 | Двойное цепное колесо | |
| 28 | 9***1 | Цилиндрический штифт 8м 6х10 | |
| 29 | 4***6 | Прямозубая цилиндрическая шестерня | |
| 30 | 4***7 | Тарельчатая пружина | |
| 32 | 9***0 | Гайка шлицевая | |
| 33 | 9***0 | Гайка шлицевая | |
| 34 | 9***1 | Кольцо стопорное | |
| 35 | 4***2 | Корпус фланцевого подшипника | |
| 36 | 4***2 | Вал | |
| 37 | 9***8 | Болт с шестигранной головкой М12х45 | |
| 41 | 9***4 | Кольцо стопорное | |
| 42 | 4***2 | Гильза | |
| 43 | 4***8 | Шпиндель | |
| 44 | 9***4 | Установочная шайба 20х1 | |
| 45 | 9***1 | Шайба 22х50х3 | |
| 48 | 9***1 | Роликовая цепь 12В-2х1,5050м | |
| 48 | 9***3 | Роликовая цепь 12В-2-1,619м | |
| 49 | 9***2 | Соединительное звено Е12В-2 | |
| 50 | 9***7 | Болт шестигранный | |
| 51 | 9***8 | Гайка шестигранная | |
| 52 | 4***7 | Двухкарданный вал | |
| 53 | 4***5 | Плита, в сборе | |
| 54 | 4***1 | Предохранительная фрикционная муфта 60 | |
| 57 | 4***2 | Вращающееся кольцо | |
| 58 | 4***8 | Часть сцепления, в сборе | |
| 59 | 9***7 | Шарик | |
| 60 | 9***5 | Пустотелая заклепка А4х16 | |
| 61 | 4***0 | Плита | |
| 64 | 4***4 | Кольцо | |
| 65 | 4***8 | Плита, в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
