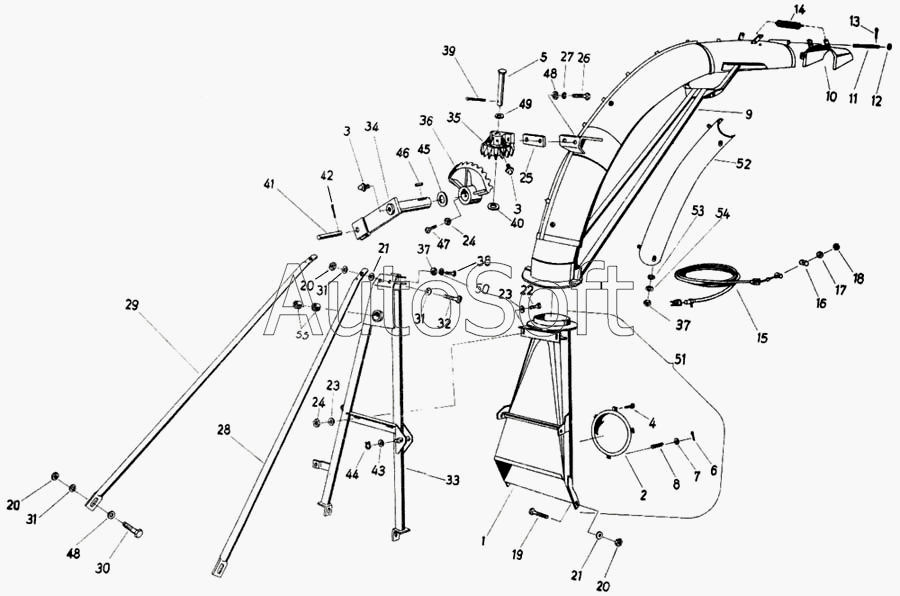

Каталог запасных частей к технике: Fortschritt Е-281-С. Выкидной канал, выбросной дефлектор и регулировочное устройство
40
26
27
28
29
30
31
31
31
32
33
34
35
36
37
37
38
39
25
41
42
43
44
45
46
47
48
48
51
52
53
54
55
11
1
2
3
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
20
20
21
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4031 83190 4 | 4***4 | Выбросной дефлектор, в сборе | |
| 4031 83191 2 | 4***2 | Выбросной дефлектор | |
| 4031 83192 0 | 4***0 | Канатная тяга | |
| 4031 83193 7 | 4***7 | Каркас | |
| 4032 81181 1 | 4***1 | Выбросной дефлектор, в сборе, | |
| 1 | 4***1 | Канал | |
| 2 | 4***5 | Верхняя крышка | |
| 3 | 9***7 | Масленка коническая | |
| 4 | 9***2 | Болт шестигранный | |
| 5 | 4***8 | Палец | |
| 6 | 9***2 | Шплинт | |
| 7 | 9***1 | Шайба 10,5 | |
| 8 | 9***8 | Пружина сжатия А2,2х15х5,5 | |
| 9 | 4***3 | Выбросной дефлектор | |
| 10 | 4***7 | Откидная заслонка | |
| 11 | 4***6 | Палец | |
| 12 | 9***8 | Шайба 17 | |
| 13 | 9***1 | Шплинт | |
| 14 | П***0 | Пружина растяжения В3,6х40х40 | |
| 15 | 4***1 | Канатная тяга | |
| 16 | 4***4 | Труба | |
| 17 | 9***7 | Шайба 11,5 | |
| 18 | 9***0 | Шестигранная гайка АМ10 | |
| 19 | 9***3 | Болт с шестигранной головкой М16х1,5х65 | |
| 20 | 9***0 | Гайка шестигранная | |
| 21 | 4***6 | Шайба | |
| 22 | 9***0 | Болт шестигранный | |
| 23 | 9***8 | Шайба 14 | |
| 24 | 9***7 | Шестигранная гайка М12 | |
| 25 | 4***6 | Вкладыш | |
| 26 | 9***7 | Болт шестигранный | |
| 27 | 9***2 | Кольцо пружинное | |
| 28 | 4***2 | Распорка, левая | |
| 29 | 4***4 | Распорка, правая | |
| 30 | 9***4 | Болт с шестигранной головкой М16х1,5х40 | |
| 31 | 9***0 | Шайба 18 | |
| 32 | 9***1 | Болт шестигранный | |
| 33 | 4***4 | Каркас | |
| 34 | 4***2 | Поворотный рычаг | |
| 35 | 4***4 | Сегмент конической передачи | |
| 36 | 4***2 | Сегменг конической передачи | |
| 37 | 9***8 | Гайка шестигранная | |
| 38 | 9***7 | Болт шестигранный | |
| 39 | 9***7 | Шплинт 8х50 | |
| 40 | 9***2 | Шайба 33 | |
| 41 | 9***2 | Палец 20х60х44 | |
| 42 | 9***4 | Шплинт 5х32 | |
| 43 | 9***1 | Шайба | |
| 44 | 9***8 | Кольцо стопорное | |
| 45 | 9***6 | Шайба 47х65х0,7 | |
| 46 | 9***6 | Шпонка призматическая | |
| 47 | 9***8 | Болт шестигранный | |
| 48 | 9***1 | Шайба | |
| 51 | 4***7 | Выкидной канал | |
| 52 | 4***1 | Сменная чаша | |
| 53 | 9***1 | Шайба А9,5 | |
| 54 | 9***2 | Зубчатый диск | |
| 55 | 4***3 | Втулка |
