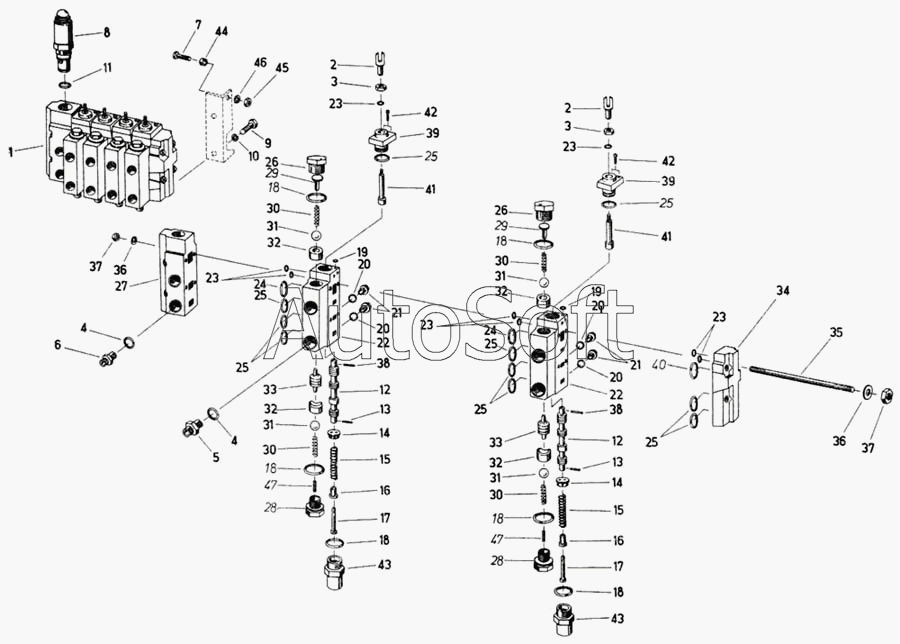

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***ь | Секционный обратный распределитель | |
| 2 | 9***6 | Вилка | |
| 3 | 9***7 | Шестигранная гайка АМ8 | |
| 4 | 9***8 | Кольцо уплотнительное | |
| 5 | 9***2 | Штуцер 18х12х160 | |
| 6 | 9***5 | Штуцер резьбовой | |
| 7 | 9***8 | Болт шестигранный | |
| 8 | 9***7 | Клапан ограничения давления СNF28-105-02 | |
| 9 | 9***1 | Болт шестигранный | |
| 10 | 9***5 | Кольцо пружинное | |
| 11 | 9***1 | Кольцо круглого сечения | |
| 12 | 4***4 | Управляющая задвижка | |
| 13 | 9***1 | Штифт цилиндрический просечной | |
| 14 | Т***ы | Тарелка пружины | |
| 15 | 9***6 | Пружина сжатия С2,5х18х11,5 | |
| 16 | Г***а | Гильза | |
| 17 | 4***1 | Палец | |
| 18 | 9***8 | Кольцо уплотнительное | |
| 19 | 9***8 | Кольцо круглого сечения | |
| 20 | 9***3 | Кольцо уплотнительное | |
| 21 | З***5 | Запорный болт М14х1,5 | |
| 22 | 4***3 | Корпус | |
| 23 | 9***3 | Кольцо круглого сечения | |
| 24 | 9***6 | Кольцо с круглым сечением 30х3 | |
| 25 | 9***1 | Кольцо круглого сечения | |
| 26 | 4***8 | Запорный болт | |
| 27 | 4***7 | Запорная крышка | |
| 28 | 4***7 | Запорный болт | |
| 29 | 9***0 | Палец | |
| 30 | 9***4 | Пружина сжатия | |
| 31 | 9***6 | Шарик | |
| 32 | 4***0 | Седло клапана | |
| 33 | 4***1 | Поршень | |
| 34 | З***а | Запорная крышка | |
| 35 | А***ь | Анкерная связь | |
| 36 | 9***5 | Шайба | |
| 37 | 9***6 | Гайка шестигранная | |
| 38 | 9***4 | Штифт цилиндрический просечной | |
| 39 | К***с | Корпус | |
| 40 | 9***3 | Кольцо круглого сечения | |
| 41 | Б***я | Болт механизма переключения | |
| 42 | 9***4 | Болт с цилиндрической головкой М6х16 | |
| 43 | 4***2 | Запорный элемент | |
| 44 | Р***ь | Распорная деталь | |
| 45 | 9***1 | Гайка шестигранная | |
| 46 | 9***6 | Кольцо пружинное | |
| 47 | П***ц | Палец |
