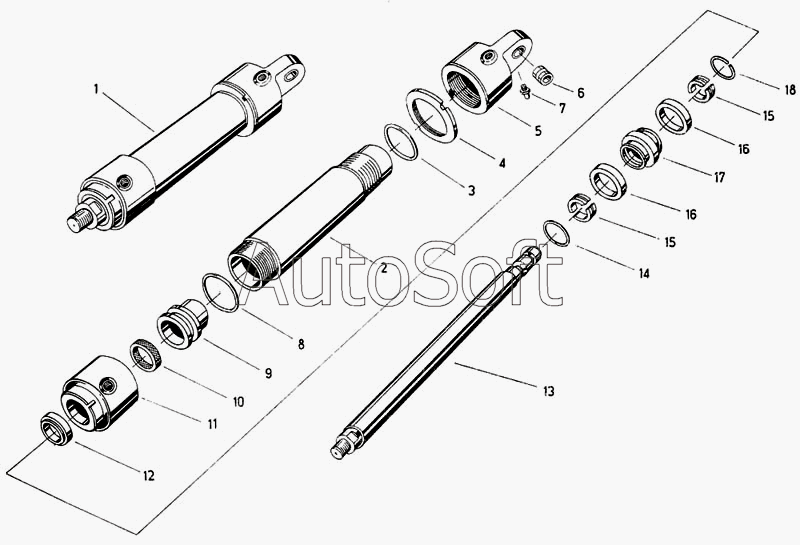

Каталог запасных частей к технике: Fortschritt Е-281-С. Рабочий цилиндр - подъемные рычаги
10
18
17
16
16
15
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Цилиндр рабочий | |
| 2 | Т***а | Труба цилиндра 250 высота подъема | |
| 3 | 9***1 | Кольцо круглого сечения | |
| 4 | Ш***а | Шлицевая гайка | |
| 5 | К***м | Крышка подшипника с отверстием | |
| 6 | В***0 | Втулка подшипника 2F40/50х40 | |
| 7 | 9***2 | Масленка коническая | |
| 8 | 9***8 | Кольцо с круглым сечением 63х2 | |
| 9 | Н***а | Направляющая втулка | |
| 10 | 9***3 | Внутреннее кольцевое манжетное уплотнение 28 | |
| 11 | У***с | Уплотняющий корпус | |
| 12 | М***8 | Маслосъемное кольцо 28 | |
| 13 | П***а | Поршневой шток 250 высота подъема | |
| 14 | 9***3 | Кольцо с круглым сечением 24х2 | |
| 15 | П***о | Полукольцо | |
| 16 | 9***8 | Наружное кольцевое манжетное уплотнение 63 | |
| 17 | П***ь | Поршень | |
| 18 | 9***6 | Упорное кольцо 40х3,2 |
