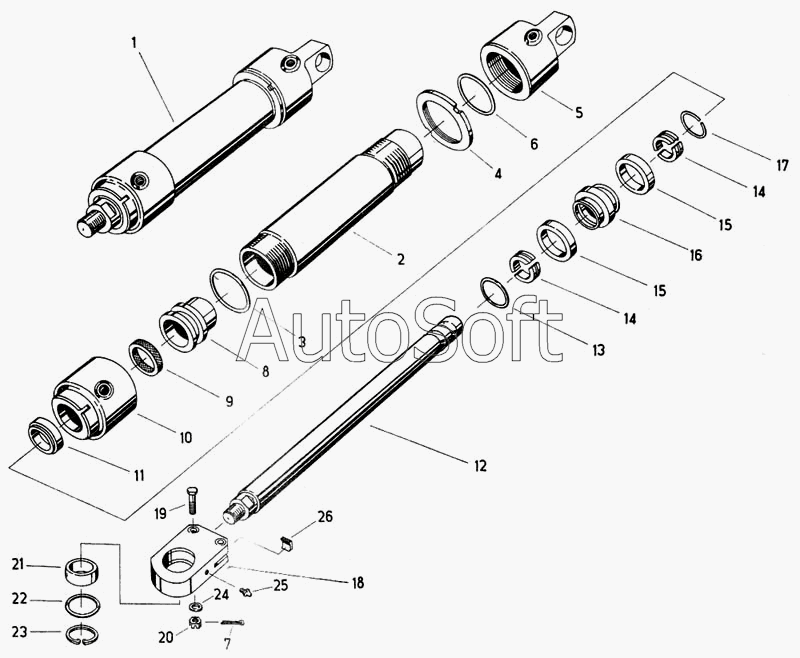

Каталог запасных частей к технике: Fortschritt Е-281-С. Рабочий цилиндр - управление
14
14
26
25
24
23
22
21
20
19
18
17
16
15
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Цилиндр рабочий | |
| 2 | Т***а | Труба цилиндра 250 длина хода | |
| 3 | 9***0 | Кольцо с круглым сечением 40х2 | |
| 4 | Ш***а | Шлицевал гайка | |
| 5 | К***а | Крышка подшипника с ушком для шарнира | |
| 6 | К***2 | Кольцо с круглым сечением 45х2 | |
| 7 | 9***5 | Шплинт 2х20 | |
| 8 | Н***а | Направляющая втулка | |
| 9 | 9***0 | Кольцо уплотнительное внутреннее | |
| 10 | У***с | Уплотняющий корпус | |
| 11 | 9***5 | Кольцо маслосъемное | |
| 12 | П***к | Поршневой шток | |
| 13 | 9***8 | Кольцо с круглым сечением 14х2 | |
| 14 | П***о | Полукольцо | |
| 15 | 9***4 | Кольцевое манжетное уплотнение с наружной кромкой 40 | |
| 16 | П***ь | Поршень | |
| 17 | 9***1 | Кольцо упорное наружное | |
| 18 | Ш***а | Шарнирная головка | |
| 19 | 9***4 | Болт с шестигранной головкой М8х35 | |
| 20 | 9***4 | Корончатая гайка М8 | |
| 21 | Ш***к | Шарнирный подшипник | |
| 22 | Р***о | Распорное кольцо | |
| 23 | 9***6 | Кольцо стопорное | |
| 24 | 9***4 | Шайба | |
| 25 | 9***2 | Масленка коническая | |
| 26 | У***а | Уплотняющая плита |
