Каталог запасных частей к технике: Fortschritt Е-281-С. Рабочий цилиндр - регулировочное устройство

1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26

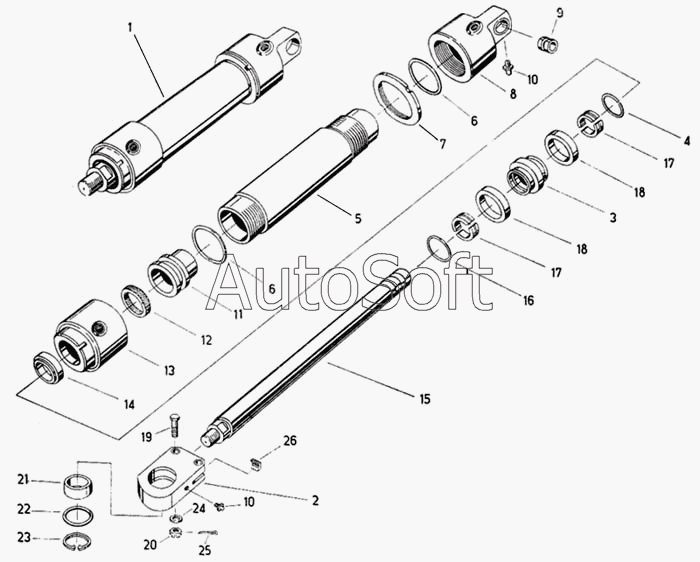

Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 9***8 | Рабочий цилиндр В1-32/20х400 | |
2 | 9***8 | Головка поршневого штока А2-32/160 | |
3 | 4***5 | Поршень | |
4 | 9***3 | Упорное кольцо 20х2 | |
5 | 4***4 | Труба цилиндра, высота хода 400 | |
6 | 9***4 | Кольцо круглого сечения | |
7 | Ш***а | Шлицевая гайка | |
8 | 4***6 | Крышка подшипника с подвижным ушком | |
9 | 9***0 | Втулка подшипника 2F20/26х20 | |
10 | 9***2 | Масленка коническая | |
11 | Н***а | Направляющая втулка | |
12 | 9***7 | Кольцевое манжетное уплотнение с внутренней кромкой 20 | |
13 | У***с | Уплотняющий корпус | |
14 | 9***4 | Маслосьемное кольцо 20 | |
15 | П***. | Поршневой шток, высота хода 400 . | |
16 | 9***2 | Кольцо с круглым сечением 10х2 | |
17 | П***о | Полукольцо | |
18 | 9***7 | Кольцевое манжетное уплотнение с наружной кромкой 32 | |
19 | 9***4 | Болт шестигранный | |
20 | 9***4 | Корончатая гайка М8 | |
21 | Ш***к | Шарнирный подшипник | |
22 | Р***о | Распорное кольцо | |
23 | 9***6 | Кольцо стопорное | |
24 | 9***4 | Шайба | |
25 | 9***7 | Шплинт 2х20 | |
26 | У***а | Уплотняющая пластина |
