Каталог запасных частей к технике: Fortschritt Е-281-С. Гидравлическая система - Орбитрол
46
33
34
35
36
37
37
38
38
38
39
40
41
42
42
43
44
44
44
45
32
47
48
49
50
59
60
60
60
61
62
63
64
65
65
65
17
4
5
7
8
8
9
10
11
12
13
14
15
16
3
3
18
18
18
19
20
20
20
20
21
24
25
26
27
28
29
29
30
31

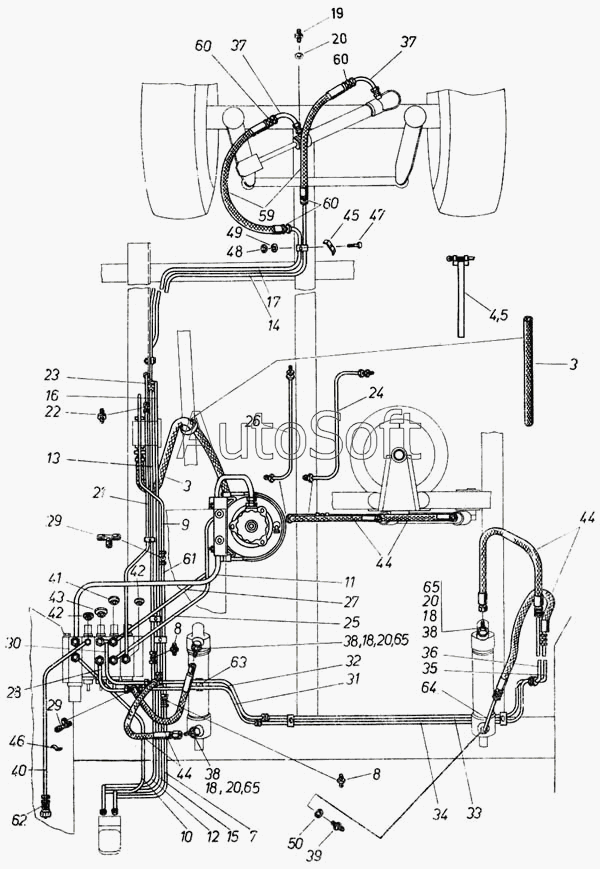

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 4***2 | Шланг | |
| 4 | 9***4 | Лента фиксирующая | |
| 5 | 9***2 | Лента фиксирующая | |
| 7 | 4***7 | Входная линия | |
| 8 | 9***1 | Соединительный патрубок L12-02 | |
| 9 | 4***4 | Входная линия | |
| 10 | 4***1 | Соединительная линия | |
| 11 | 4***3 | Обратная линия | |
| 12 | 4***6 | Трубопровод управления, левый | |
| 13 | 4***4 | Трубопровод управления, левый | |
| 14 | 4***2 | Трубопровод управления, левый | |
| 15 | 4***0 | Трубопровод управления, правый | |
| 16 | 4***7 | Трубопровод управления, правый | |
| 17 | 4***5 | Трубопровод управления, правый | |
| 18 | 9***4 | Кольцевой штуцер 12 | |
| 19 | 9***1 | Ввертный штуцер L12М-01 | |
| 20 | 9***3 | Кольцо уплотнительное | |
| 21 | 4***2 | Трубопровод вариатора | |
| 24 | 4***6 | Трубопровод выбросного дефлектора | |
| 25 | 4***4 | Трубопровод выбросного дефлектора | |
| 26 | 4***2 | Трубопровод выбросного дефлектора | |
| 27 | 4***0 | Трубопровод выбросного дефлектора | |
| 28 | 4***7 | Трубопровод приемного устройства | |
| 29 | 9***5 | Штуцер соединительный | |
| 30 | 4***5 | Трубопровод приемного устройства | |
| 31 | 4***0 | Труба, в сборе | |
| 32 | 4***7 | Труба, в сборе | |
| 33 | 4***5 | Труба, в сборе | |
| 34 | 4***3 | Труба, в сборе | |
| 35 | 4***2 | Трубопровод приемного устройства | |
| 36 | 4***0 | Трубопровод приемного устройства | |
| 37 | 4***7 | Колено трубы | |
| 38 | 9***4 | Пустотелый винт А12 | |
| 39 | 9***2 | Штуцер 18х12х160 | |
| 40 | 4***5 | Трубопровод мотовила | |
| 41 | 4***3 | Дроссельная шайба | |
| 42 | 4***7 | Шайба дроссельная | |
| 43 | 4***1 | Шайба дроссельная | |
| 44 | 9***8 | Шлангопровод АА8х630/8:10 | |
| 45 | 4***6 | Пластина зажимная | |
| 46 | 9***0 | Крепежная скоба А1х12 | |
| 47 | 9***0 | Болт шестигранный | |
| 48 | 9***1 | Гайка шестигранная | |
| 49 | 9***5 | Кольцо пружинное | |
| 50 | 9***8 | Кольцо уплотнительное | |
| 59 | 9***7 | Шлангопровод | |
| 60 | 4***1 | Штуцер соединительный | |
| 61 | 4***3 | Входной трубопровод | |
| 62 | 9***8 | Шланговая полумуфта А1-10/160 | |
| 63 | 1***2 | Скоба | |
| 64 | 4***3 | Колено трубы | |
| 65 | 1***6 | Редукционный элемент | |
| 66 | 4***6 | Всасывающая труба |
