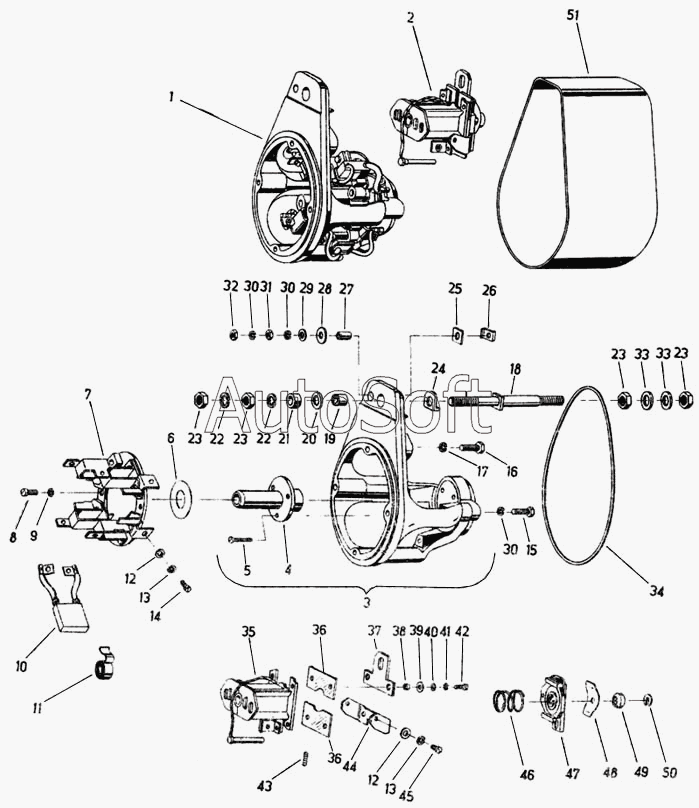

Каталог запасных частей к технике: Fortschritt Е-281-С. Электрическое оборудование, стартер
39
26
27
28
29
30
30
30
31
32
33
33
34
35
36
36
37
38
25
40
41
42
43
44
45
46
47
48
49
50
51
12
12
1
2
3
4
5
6
7
8
9
10
11
13
13
14
15
16
17
18
19
20
21
22
22
23
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4031 82830 6 | 4***6 | Корпус фланцевого подшипника | |
| 9902 89213 8 | 9***8 | Самоустанавливающийся подшипник L208 без упорного винта с шаровидной головкой | |
| 1 | 1***2 | Подшипниковый узел, в сборе | |
| 2 | 1***7 | Магнитный выключатель, в сборе | |
| 3 | 1***5 | Подшипниковый узел с шейкой | |
| 4 | 1***3 | Шейка | |
| 5 | 9***0 | Болт с потайной головкой АМ4х18 | |
| 6 | 1***1 | Регулировочная шайба | |
| 7 | 1***8 | Кольцо щеткодержателя | |
| 8 | 9***4 | Болт с цилиндрической головкой АМ6х15 | |
| 9 | 9***5 | Кольцо пружинное | |
| 10 | 1***6 | Щетка, в сборе | |
| 11 | 1***4 | Пружина щеткодержателя | |
| 12 | 9***8 | Шайба 5,3 | |
| 13 | 9***4 | Пружинная шайба В5 | |
| 14 | 9***5 | Болт с цилиндрической головкой АМ5х10 | |
| 15 | 9***8 | Болт с шестигранной головкой М6х20 | |
| 16 | 9***0 | Болт шестигранный | |
| 17 | 9***8 | Кольцо пружинное | |
| 18 | 1***2 | Соединительный болт | |
| 19 | 1***0 | Изоляционная втулка | |
| 20 | И***1 | Изоляционная шайба 10х25х1 | |
| 21 | 1***7 | Втулка | |
| 22 | 9***3 | Кольцо пружинное | |
| 23 | 9***8 | Гайка шестигранная | |
| 24 | 1***3 | Изолирующий уголок | |
| 25 | 1***1 | Изолирующая плита | |
| 26 | 1***8 | Плита | |
| 27 | 1***6 | Изоляционная втулка | |
| 28 | И***1 | Изоляционная шайба 6,2х16х1 | |
| 29 | 9***5 | Шайба | |
| 30 | 9***5 | Кольцо пружинное | |
| 31 | 9***8 | Гайка шестигранная | |
| 32 | 9***7 | Шестигранная гайка ВМ6 | |
| 33 | 9***5 | Шайба | |
| 34 | 1***4 | Уплотнение | |
| 35 | 1***2 | Катушка с крепежной плитой, в сборе | |
| 36 | 1***0 | Изолирующая плита | |
| 37 | 1***7 | Контактная деталь | |
| 38 | И***8 | Изоляционная втулка 6,2х1х2,8 | |
| 39 | И***1 | Изоляционная шайба 4,3х12х1 | |
| 40 | 9***2 | Шайба 4,3 | |
| 41 | 9***3 | Пружинная шайба В4 | |
| 42 | 9***4 | Болт цилиндрический | |
| 43 | 1***5 | Пружина сжатия | |
| 44 | 1***3 | Контактный лист | |
| 45 | 9***5 | Болт с цилиндрической головкой АМ5х10 | |
| 46 | 1***8 | Пружина сжатия | |
| 47 | 1***6 | Контактная перемычка, в сборе | |
| 48 | 1***4 | Плоская пружина сжатия | |
| 49 | 1***2 | Стопорная заслонка | |
| 50 | 1***0 | Закладная шайба | |
| 51 | 1***7 | Верхняя плита, в сборе |
