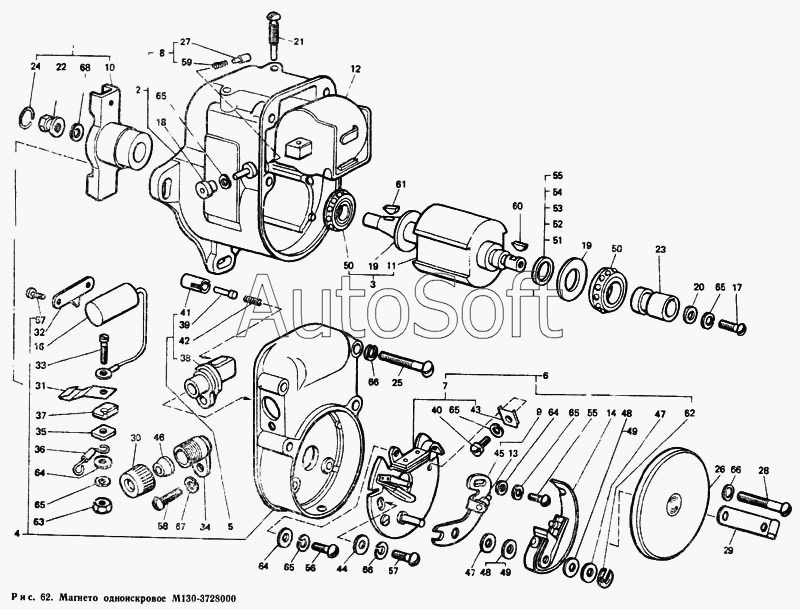

Каталог запасных частей к технике: ЛТЗ Т-40М. Магнето одноискровое М130-3728000
47
47
56
55
55
54
53
52
51
50
50
49
49
48
48
56
46
45
44
43
42
41
40
39
38
64
68
67
66
66
66
65
65
65
65
65
65
64
37
64
63
62
61
60
59
58
58
57
57
7
16
14
13
12
11
10
9
8
17
6
5
4
3
2
1
27
36
35
34
33
32
31
30
29
28
26
25
24
23
22
21
20
19
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ведомость № 84967-АВ-72 | В***2 | Ведомость № 84967-АВ-72 | |
| Кольцо внешнее | К***е | Кольцо внешнее | |
| Кольцо внутреннее | К***е | Кольцо внутреннее | |
| М130-3728000 | М***0 | Магнето одноискровое | |
| 1 | М***0 | Муфта | |
| 2 | М***0 | Корпус | |
| 3 | М***0 | Ротор | |
| 4 | М***0 | Крышка магнето | |
| 5 | М***0 | Вывод | |
| 6 | М***0 | Пластина прерывателя | |
| 7 | М***0 | Пластина | |
| 8 | М***5 | Контакт с пружиной | |
| 9 | Р***5 | Стойка контактная | |
| 10 | М***0 | Втулка | |
| 11 | М***0 | Ротор | |
| 12 | М***0 | Трансформатор | |
| 13 | Р***7 | Заклепка с контактом | |
| 14 | Р***9 | Рычаг с подушкой | |
| 15 | Р***1 | Заклепка с контактом | |
| 16 | О***У | Конденсатор | |
| 17 | Д***7 | Винт М4-6gх11 | |
| 18 | М***2 | Гайка контактная | |
| 19 | М***1 | Шайба маслоотбойная | |
| 20 | М***1 | Шайба | |
| 21 | М***2 | Винт специальный | |
| 22 | М***5 | Гайка специальная М8-7Н. Покрытие: Ц9 Хр. | |
| 23 | М***5 | Кулачок | |
| 24 | М***6 | Замок | |
| 25 | М***9 | Винт М5-8g. Покрытие: Ц6 Хр. | |
| 26 | М***1 | Крышка прерывателя | |
| 27 | М***6 | Контакт вывода | |
| 28 | М***1 | Винт специальный М5-8g. Покрытие: Ц6 Хр. | |
| 29 | М***2 | Защелка | |
| 30 | М***2 | Гайка зажимная М18х1-7Н. Покрытие: Хр.Окс. | |
| 31 | М***2 | Пластина контактная | |
| 32 | М***1 | Держатель конденсатора | |
| 33 | М***4 | Винт специальный | |
| 34 | М***5 | Втулка специальная | |
| 35 | М***7 | Пластина изоляционная | |
| 36 | М***8 | Провод соединительный | |
| 37 | М***9 | Угольник изоляционный | |
| 38 | М***1 | Вывод обработанный | |
| 39 | М***5 | Контакт | |
| 40 | М***9 | Винт специальный | |
| 41 | М***7 | Втулка электрода | |
| 42 | М***8 | Пружина | |
| 43 | М***1 | Пружина усилительная | |
| 44 | М***8 | Шайба | |
| 45 | Р***6 | Стойка контактная | |
| 46 | Е***4 | Шайба | |
| 47 | Б***1 | Шайба регулировочная | |
| 48 | Б***5 | Шайба изоляционная | |
| 49 | Б***1 | Шайба изоляционная | |
| 50 | 6***Х | Подшипник 6012х | |
| 51 | Х***5 | Шайба регулировочная | |
| 52 | Х***6 | Шайба регулировочная | |
| 53 | Х***7 | Шайба регулировочная | |
| 54 | Х***8 | Шайба регулировочная | |
| 55 | Х***9 | Шайба регулировочная | |
| 56 | 8***5 | Винт М3-8gх6.019 Покрытие: Ц6 Хр. | |
| 56 | 8***5 | Винт М3-8gх6.019 Покрытие: Ц6 Хр. | |
| 57 | 7***4 | Винт М3.5-8gх5 Покрытие: Ц6. Хр. | |
| 58 | М***7 | Винт М5-8gх14.019 Покрытие: Ц6 Хр. | |
| 58 | М***7 | Винт М5-8gх14.019 Покрытие: Ц6 Хр. | |
| 59 | М***5 | Пружина | |
| 60 | М***3 | Шпонка 1,5х2,65 | |
| 61 | М***4 | Шпонка 2,5х3,25 | |
| 62 | М***0 | Шайба | |
| 63 | Х***9 | Гайка шестигранная МЧ-7 Покрытие: Ц6 Хр. | |
| 64 | Х***0 | Шайба | |
| 64 | Х***0 | Шайба | |
| 64 | Х***0 | Шайба | |
| 65 | Х***2 | Шайба 4Т 65Г 06 ГОСТ 6402-70 | |
| 65 | Х***2 | Шайба 4Т 65Г 06 ГОСТ 6402-70 | |
| 65 | Х***2 | Шайба 4Т 65Г 06 ГОСТ 6402-70 | |
| 65 | Х***2 | Шайба 4Т 65Г 06 ГОСТ 6402-70 | |
| 65 | Х***2 | Шайба 4Т 65Г 06 ГОСТ 6402-70 | |
| 66 | Х***1 | Шайба 5Т 65Г 06 ГОСТ 6402-70 | |
| 67 | Б***9 | Шайба 5Л 65Г 06 ГОСТ 6402-70 | |
| 68 | Х***9 | Шайба 8Т 65Г 06 ГОСТ 6402-70 |
