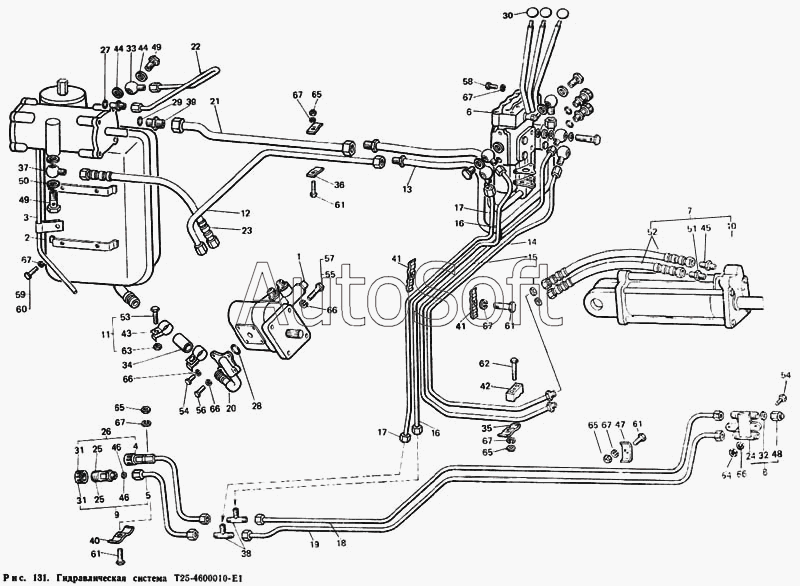

Каталог запасных частей к технике: ЛТЗ Т-40М. Гидравлическая система Т25-4600010-Е1
41
41
49
49
48
47
47
46
46
45
44
44
43
42
50
40
39
38
37
36
35
34
33
32
59
67
67
67
67
67
67
67
66
66
66
66
66
65
65
65
64
63
63
62
61
61
61
61
60
31
58
57
56
55
54
54
53
52
51
6
15
14
13
12
11
10
9
8
7
16
16
5
4
3
2
1
25
31
31
30
29
28
27
26
25
25
24
23
22
21
20
19
18
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т25-4600010-Е1 | Т***1 | Гидравлическая система | |
| Т25-4600010-Е1 | Т***1 | Гидравлическая система | |
| Т25-4600010-Е1 | Т***1 | Гидравлическая система | |
| Т25-4600010-Е1 | Т***1 | Гидравлическая система | |
| Т25-4600010-Е1 | Т***1 | Гидравлическая система | |
| 1 | Т***0 | Клапан потока со штуцерами | |
| 2 | Т***Г | Бак с фильтром | |
| 3 | Т***0 | Трубка дренажная | |
| 4 | Т***Б | Трубка верхняя | |
| 5 | Т***0 | Трубка нижняя | |
| 6 | Т***0 | Гидрораспределитель с рукоятками | |
| 7 | Т***0 | Гидроцилиндр со шлангами | |
| 8 | Т***Б | Кронштейн с переходниками и заглушками | |
| 9 | Т***0 | Трубка нижняя с клапаном | |
| 10 | Ц***А | Гидроцилиндр Ц90Х200-2 ГОСТ 8755-80 | |
| 11 | 1***А | Хомутик | |
| 12 | Т***Е | Трубка нагнетательная | |
| 13 | Т***В | Трубка нагнетательная | |
| 14 | Т***1 | Трубка основного гидроцилиндра нижняя | |
| 15 | Т***1 | Трубка основного гидроцилиндра верхняя | |
| 16 | Т***Б | Трубка левая верхняя | |
| 17 | Т***1 | Трубка левая нижняя | |
| 18 | Т***А | Трубка верхняя заднего вывода | |
| 19 | Т***А | Трубка нижняя заднего вывода | |
| 20 | Т***Е | Патрубок насоса нижний (476117208206) | |
| 21 | Т***В | Трубка сливная (476117209402) | |
| 22 | Т***0 | Трубка сливная гидроусилителя | |
| 23 | Т***А | Рукав высокого давления 012 | |
| 24 | Т***Б | Кронштейн с переходниками | |
| 25 | 3***0 | Клапан запорного устройства | |
| 25 | 3***0 | Клапан запорного устройства | |
| 25 | 3***0 | Клапан запорного устройства | |
| 26 | Т***0 | Трубка верхняя с клапаном | |
| 27 | Н***4 | Кольцо уплотнительное | |
| 28 | Н***7 | Кольцо уплотнительное | |
| 29 | Н***6 | Кольцо уплотнительное | |
| 30 | Д***0 | Наконечник рукоятки | |
| 31 | Т***9 | Колпак | |
| 31 | Т***9 | Колпак | |
| 31 | Т***9 | Колпак | |
| 32 | Т***8 | Кольцо уплотнительное | |
| 33 | Т***А | Угольник поворотный | |
| 34 | Т***7 | Шланг | |
| 35 | Т***2 | Планка | |
| 36 | Т***Б | Планка крепления трубок | |
| 37 | Т***1 | Угольник поворотный | |
| 38 | Т***1 | Тройник | |
| 39 | Т***3 | Штуцер | |
| 40 | Т***5 | Планка | |
| 41 | Т***6 | Планка крепления трубок | |
| 42 | Т***6 | Опора | |
| 43 | 1***Б | Лента хомута | |
| 44 | 1***9 | Штуцер | |
| 45 | 1***0 | Штуцер | |
| 46 | 1***5 | Кольцо промежуточное | |
| 47 | 1***3 | Планка крепления трубок | |
| 47 | 1***3 | Планка крепления трубок | |
| 48 | Н***2 | Заглушка | |
| 49 | Н***8 | Болт поворотного угольника | |
| 50 | Н***4 | Шайба | |
| 51 | Н***0 | Клапан замедлительный | |
| 52 | Н***0 | Рукав высокого давления П диам. 12 | |
| 53 | Б***0 | Болт М6-6gх30.88.35.019 ГОСТ 7798-70 | |
| 54 | Б***0 | Болт М8-6gХ20.88.35.019 ГОСТ 7796-70 | |
| 55 | Б***0 | Болт М8-6gХ25.88.35.019 ГОСТ 7796-70 | |
| 56 | Б***0 | Болт М8-6gХ40.88.35.019 ГОСТ 7795-70 | |
| 57 | Б***0 | Болт М8-6gХ55.88.35.019 ГОСТ 7795-70 | |
| 58 | Б***0 | Болт М10-6gХ 18.58.019 ГОСТ 7796-70 | |
| 59 | Б***0 | Болт М10-6gХ20.58.0 19 ГОСТ 7796-70 | |
| 60 | Б***0 | Болт М10-6gХ25.58.019 ГОСТ 7796-70 | |
| 61 | Б***0 | Болт М10-6gХ40.58.019 ГОСТ 7796-70 | |
| 62 | Б***0 | Болт М10-6gХ60.58.019 ГОСТ 7795-70 | |
| 63 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 63 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 64 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 65 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 66 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 67 | Ш***0 | Шайба 10 Т 65Г 06 ГОСТ 6402-70 |
