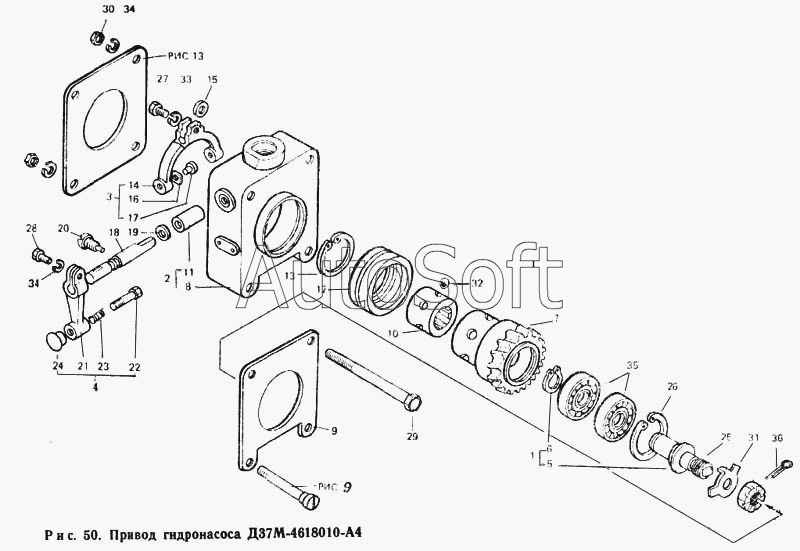

Каталог запасных частей к технике: ЛТЗ Т-40М. Привод гидронасоса Д37М-4618010-А4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д37М-4618010-А4 | Д***4 | Привод насоса шестеренного | |
| Д37М-4618010-А4 | Д***4 | Привод насоса шестеренного | |
| 1 | Д***1 | Ось шестерни с кольцом | |
| 2 | Д***В | Корпус | |
| 3 | Д***2 | Вилка включения гидронасоса | |
| 4 | Д***0 | Рычаг включения гидронасоса | |
| 5 | Д***Б | Ось шестерни | |
| 6 | Д***Б | Кольцо стопорное | |
| 7 | Д***2 | Шестерня (z=23) | |
| 8 | Д***В | Корпус | |
| 9 | Д***А | Прокладка корпуса | |
| 10 | Д***Б | Втулка валика | |
| 11 | Д***Б | Втулка | |
| 12 | Д***Б | Муфта включения гидронасоса | |
| 13 | Д***В | Кольцо | |
| 14 | Д***Б | Вилка включения гидронасоса | |
| 15 | Д***3 | Шайба шпоночная | |
| 16 | Д***2 | Сухарь вилки | |
| 17 | Д***5 | Ось сухаря | |
| 18 | Д***А | Ось рычага | |
| 19 | Д***7 | Кольцо уплотнительное | |
| 20 | Д***9 | Винт | |
| 21 | Д***А | Рычаг включения гидронасоса | |
| 22 | Д***Б | Фиксатор рычага | |
| 23 | 2***7 | Пружина фиксатора | |
| 24 | 2***Б | Ручка фиксатора | |
| 25 | Д***А | Шайба замковая | |
| 26 | Д***Б | Кольцо | |
| 27 | 4***6 | Болт 4М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 28 | 4***0 | Болт 4М10-6gх20.88.35.019 ГОСТ 7796-70 | |
| 29 | 4***7 | Болт 4М10-6gх120.58.019 ГОСТ 7795-70 | |
| 30 | 4***2 | Гайка М10-6Н.6.019 ГОСТ 5015-70 | |
| 31 | 4***0 | Гайка М16х1,5-6Н.8.40.019 ГОСТ 5935-73 | |
| 32 | 1***0 | Шарик ГОСТ 3722-81 | |
| 33 | 4***6 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 | |
| 34 | 4***7 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 35 | 2***5 | Подшипник (46121214329) | |
| 36 | Ш***9 | Шплинт 4Х22.019 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
