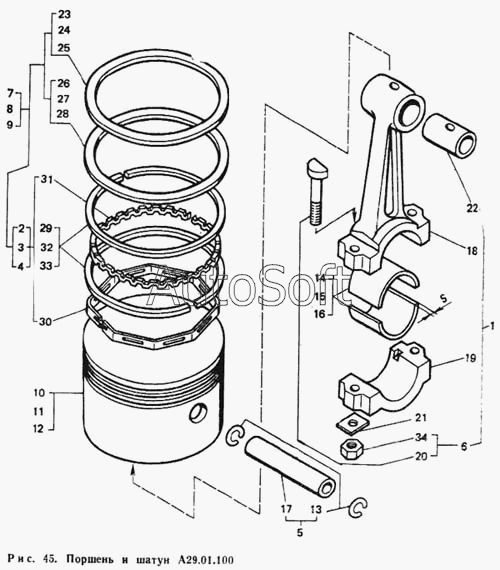

Каталог запасных частей к технике: ЛТЗ Т-40М. Поршень и шатун А29.01.100
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
20
21
22
23
23
24
25
26
26
27
28
29
30
30
30
31
31
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А29.01.100 | А***0 | Поршень и шатун | |
| 1 | А***0 | Шатун | |
| 2 | А***0 | Кольцо маслосъемное | |
| 2 | А***0 | Кольцо маслосъемное | |
| 3 | А***0 | Кольцо маслосъемное д. 72,4 мм | |
| 4 | А***1 | Кольцо маслосъемное д. 72,8 мм | |
| 5 | А***0 | Палец поршневой со стопорными кольцами (комплект) | |
| 6 | А***0 | Болт шатунный с гайкой | |
| 7 | А***0 | Комплект поршневых колец | |
| 8 | А***1 | Комплект поршневых колец | |
| 9 | А***2 | Комплект поршневых колец | |
| 10 | А***1 | Поршень (д. 64,6 мм) | |
| 11 | А***1 | Поршень (д. 65 мм) | |
| 12 | А***2 | Поршень (д. 65,4 мм) | |
| 13 | А***2 | Кольцо стопорное | |
| 13 | А***2 | Кольцо стопорное | |
| 14 | А***6 | Вкладыш шатунного подшипника (S = 1,75 мм) | |
| 15 | А***1 | Вкладыш шатунного подшипника (Р1) (S = 1,9мм) | |
| 16 | А***2 | Вкладыш шатунного подшипника (Р2) (S = 2,05 мм) | |
| 17 | А***7 | Палец поршневой (группы: 1, 2, 3, 4) | |
| 17 | А***7 | Палец поршневой (группы: 1, 2, 3, 4) | |
| 18 | А***1 | Шатун | |
| 19 | А***2 | Крышка шатуна | |
| 20 | А***3 | Болт шатунный | |
| 20 | А***3 | Болт шатунный | |
| 21 | А***4 | Шайба стопорная | |
| 22 | А***5 | Втулка верхней головки шатуна | |
| 23 | А***7 | Кольцо компрессионное (д. 72 мм) | |
| 23 | А***7 | Кольцо компрессионное (д. 72 мм) | |
| 24 | А***1 | Кольцо компрессионное (д. 72,4 мм) | |
| 25 | А***2 | Кольцо компрессионное (д. 72,8 мм) | |
| 26 | А***8 | Кольцо компрессионное (д. 72 мм) | |
| 26 | А***8 | Кольцо компрессионное (д. 72 мм) | |
| 27 | А***1 | Кольцо компрессионное (д. 72,4 мм) | |
| 28 | А***2 | Кольцо компрессионное (д. 72,8 мм) | |
| 29 | А***9 | Сегмент | |
| 30 | А***0 | Расширитель | |
| 30 | А***0 | Расширитель | |
| 30 | А***0 | Расширитель | |
| 31 | А***1 | Расширитель | |
| 31 | А***1 | Расширитель | |
| 31 | А***1 | Расширитель | |
| 32 | А***5 | Сегмент | |
| 33 | А***1 | Сегмент | |
| 34 | Г***0 | Гайка М8Х1-6Н.12.40Х.05 ГОСТ 15521-70 | |
| 34 | Г***0 | Гайка М8Х1-6Н.12.40Х.05 ГОСТ 15521-70 |
