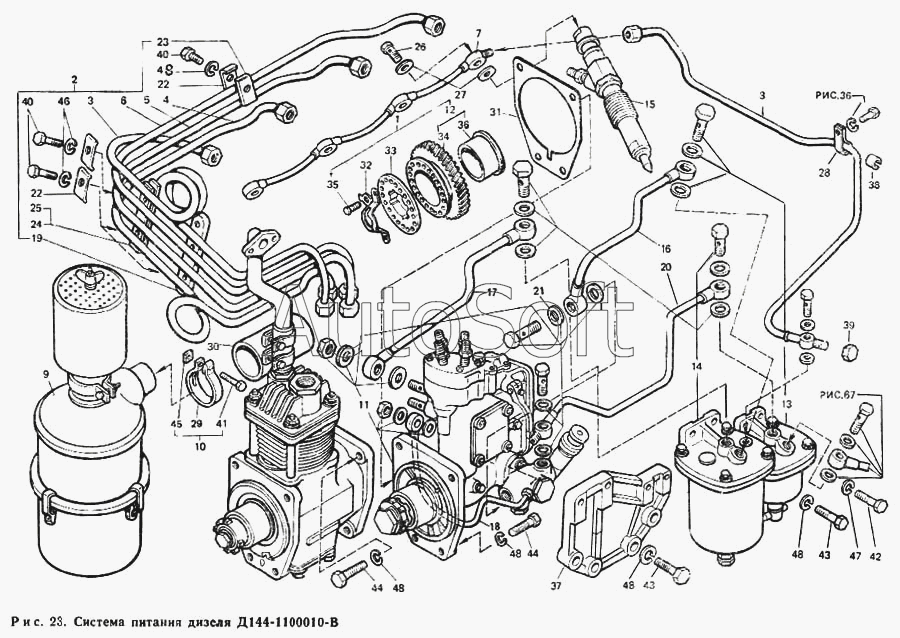

Каталог запасных частей к технике: ЛТЗ Т-40М. Система питания дизеля Д144-1100010-В
37
25
26
27
28
29
30
31
32
33
34
35
36
24
38
39
40
40
41
42
43
43
44
44
45
46
47
48
48
48
48
48
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д144-1100010-В | Д***В | Система питания | |
| Д144-1100010-В | Д***В | Система питания | |
| 1 | Д***Б | Привод топливного насоса | |
| 2 | Д***2 | Трубки высокого давления | |
| 3 | Д***А | Трубка 1-го цилиндра | |
| 4 | Д***А | Трубка 2-го цилиндра | |
| 5 | Д***А | Трубка 3-го цилиндра | |
| 6 | Д***А | Трубка 4-го цилиндра | |
| 7 | Д***Д | Трубка сливная форсунок | |
| 8 | Д***А | Топливопровод от форсунок к фильтру тонкой очистки | |
| 9 | Д***3 | Воздухоочиститель | |
| 10 | Д***0 | Хомут стяжной | |
| 11 | 5***0 | Насос топливный односекционный | |
| 12 | Д***2 | Шестерня привода топливного насоса | |
| 13 | А***1 | Фильтр топливный грубой очистки ФГ-10 ГОСТ 15048-76 | |
| 14 | А***0 | Фильтр топливный тонкой очистки | |
| 15 | 6***Д | Форсунка | |
| 16 | Д***В | Трубка от подкачивающего насоса к фильтру тонкой очистки | |
| 17 | Д***В | Трубка от фильтра тонкой очистки к топливному насосу | |
| 18 | Д***К | Трубка перепускная | |
| 19 | Д***Б | Кронштейн | |
| 20 | Д***В | Трубка от фильтра грубой очистки к насосу топливоподкачивающему | |
| 21 | Д***4 | Прокладка | |
| 22 | Д***3 | Скоба крепления 2-х трубок | |
| 23 | Д***4 | Скоба крепления трубок | |
| 24 | Д***3 | Прокладка | |
| 25 | Д***4 | Пластина | |
| 26 | Д***Б | Болт штуцера | |
| 27 | Д***2 | Прокладка | |
| 28 | Д***3 | Скоба | |
| 29 | Д***2 | Хомут стяжной | |
| 30 | Д***И | Муфта воздухоподводящей трубы | |
| 31 | Д***6 | Прокладка | |
| 32 | Д***6 | Пластина стопорная | |
| 33 | Д***7 | Фланец шестерни насоса шлицевой | |
| 34 | Д***2 | Шестерня привода топливного насоса | |
| 35 | Д***3 | Болт специальный | |
| 36 | Д***4 | Втулка шестерни привода топливного насоса | |
| 37 | Д***8 | Кронштейн фильтров | |
| 38 | Т***4 | Прокладка | |
| 39 | Д***2 | Заглушка защитная | |
| 40 | 4***7 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 | |
| 41 | 4***3 | Болт М6-6gх35.88.35.019 ГОСТ 7798-70 | |
| 42 | 4***8 | Болт 4М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 43 | 4***6 | Болт 4М10-6gх30.58.019 ГОСТ 7796-70 | |
| 44 | 4***8 | Болт 4М10-6gх35.58.019 ГОСТ 7796-70 | |
| 45 | 4***1 | Гайка М6-6Н.6.019 ОСТ 23.1.414-81 | |
| 46 | 4***5 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 47 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 48 | 4***7 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
