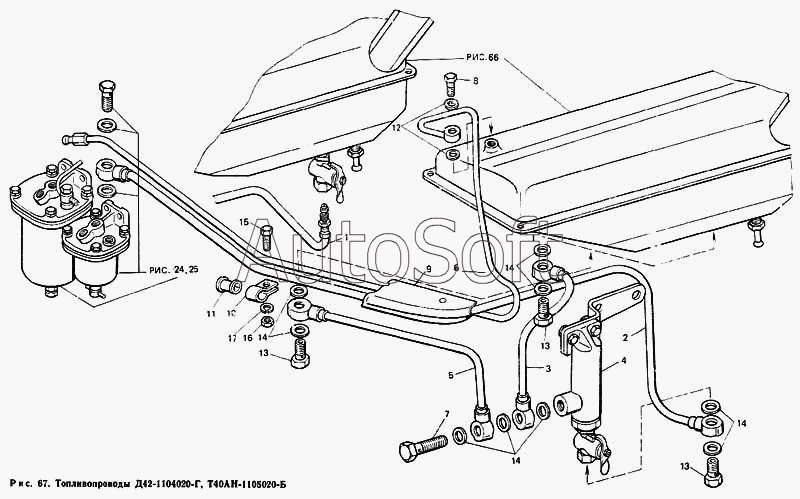

Каталог запасных частей к технике: ЛТЗ Т-40М. Топливопроводы Д42-1104020-Г, Т40АН-1105020-Б
14
9
10
10
11
11
12
13
13
13
9
14
14
14
15
15
16
16
17
17
8
8
7
6
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д42-1104020-Г | Д***Г | Топливопроводы | |
| Д42-1104020-Г | Д***Г | Топливопроводы | |
| Д42-1104020-Г | Д***Г | Топливопроводы | |
| Т40А11-1105020-Б | Т***Б | Топливопроводы | |
| Т40А11-1105020-Б | Т***Б | Топливопроводы | |
| 1 | Д***2 | Топливопровод к фильтру грубой очистки | |
| 1 | Д***2 | Топливопровод к фильтру грубой очистки | |
| 2 | Т***0 | Топливопровод к фильтру грубой очистки | |
| 3 | Т***А | Трубопровод к фильтру тонкой очистки | |
| 4 | Т***0 | Фильтр | |
| 5 | Т***0 | Трубопровод от бака к фильтру | |
| 6 | Д***Б | Трубопровод форсунок сливной | |
| 6 | Д***Б | Трубопровод форсунок сливной | |
| 7 | Т***4 | Болт поворотного угольника | |
| 8 | Д***8 | Болт поворотного угольника | |
| 8 | Д***8 | Болт поворотного угольника | |
| 9 | Д***7 | Кожух | |
| 9 | Д***7 | Кожух | |
| 10 | Т***1 | Скоба | |
| 10 | Т***1 | Скоба | |
| 11 | Т***2 | Прокладка (476117608201) | |
| 11 | Т***2 | Прокладка (476117608201) | |
| 12 | Д***9 | Кольцо уплотнительное | |
| 13 | Д***1 | Болт поворотного угольника | |
| 13 | Д***1 | Болт поворотного угольника | |
| 14 | Д***А | Кольцо уплотнительное | |
| 14 | Д***А | Кольцо уплотнительное | |
| 15 | Б***0 | Болт М8-6gХ16.88.35.019 ГОСТ 7796-70 | |
| 15 | Б***0 | Болт М8-6gХ16.88.35.019 ГОСТ 7796-70 | |
| 16 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 16 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 17 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 17 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
