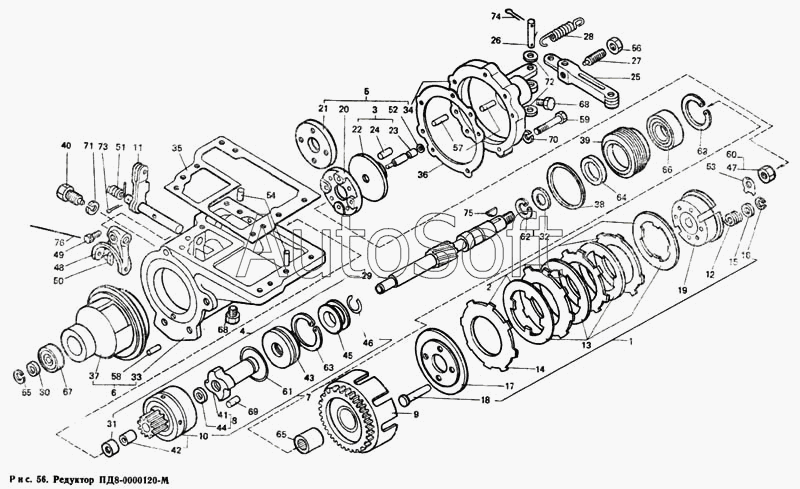

Каталог запасных частей к технике: ЛТЗ Т-40М. Редуктор ПД8-0000120-М
47
56
55
54
53
52
52
51
50
49
48
57
46
45
44
43
42
41
40
39
38
37
66
76
75
74
73
72
71
70
70
69
68
68
67
36
65
64
63
63
62
61
60
59
58
10
19
18
17
15
14
13
13
12
11
20
9
8
7
6
5
4
3
3
2
1
28
35
34
34
33
32
31
30
29
29
27
26
25
24
23
22
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПД8-0000120-М | П***М | Редуктор двигателя | |
| 1 | П***А | Муфта сцепления | |
| 2 | П***0 | Комплект дисков сцепления | |
| 3 | П***7 | Шток | |
| 3 | П***7 | Шток | |
| 4 | П***0 | Вал редуктора с втулкой | |
| 5 | П***А | Тормозное устройство | |
| 6 | П***Б | Корпус редуктора | |
| 7 | П***А | Привод | |
| 8 | П***1 | Ступица | |
| 9 | П***1 | Барабан | |
| 10 | П***А | Шестерня с наружной обоймой | |
| 11 | П***А | Валик | |
| 12 | П***4 | Пружина | |
| 13 | П***Б | Диск сцепления опорный | |
| 13 | П***Б | Диск сцепления опорный | |
| 14 | П***Б | Диск сцепления | |
| 15 | П***А | Шайба опорная | |
| 16 | П***8 | Сухарь | |
| 17 | П***7 | Диск нажимной | |
| 18 | П***3 | Палец пружины сцепления | |
| 19 | П***4 | Барабан ведомый | |
| 20 | П***А | Диск выключения | |
| 20 | П***А | Диск выключения | |
| 21 | П***Б | Диск выключения | |
| 21 | П***Б | Диск выключения | |
| 22 | П***9 | Пята | |
| 23 | П***Б | Шток | |
| 24 | П***4 | Палец | |
| 25 | П***8 | Рычаг выключения муфты сцепления | |
| 26 | П***3 | Ось рычага | |
| 27 | П***6 | Винт регулировочный | |
| 28 | П***8 | Пружина | |
| 29 | П***1 | Вал редуктора | |
| 29 | П***1 | Вал редуктора | |
| 30 | П***3 | Кольцо упорное | |
| 31 | П***4 | Втулка | |
| 31 | П***4 | Втулка | |
| 32 | П***4 | Шайба | |
| 33 | П***А | Корпус редуктора | |
| 34 | П***Б | Крышка редуктора | |
| 34 | П***Б | Крышка редуктора | |
| 35 | П***4 | Прокладка корпуса | |
| 36 | П***5 | Прокладка | |
| 37 | П***6 | Кронштейн | |
| 38 | П***2 | Кольцо уплотнительное | |
| 39 | П***3 | Гнездо подшипника | |
| 40 | П***5 | Болт стопорный | |
| 41 | П***1 | Ступица резьбовая | |
| 42 | П***2 | Вкладыш | |
| 43 | П***А | Шайба опорная | |
| 44 | П***1 | Вкладыш | |
| 45 | П***5 | Втулка отводки | |
| 46 | П***6 | Кольцо стопорное | |
| 47 | П***8 | Гайка | |
| 48 | П***4 | Вилка | |
| 49 | П***5 | Винт стопорный | |
| 50 | П***7 | Сухарь вилки | |
| 51 | П***8 | Пружина | |
| 52 | Д***7 | Кольцо уплотнительное | |
| 52 | Д***7 | Кольцо уплотнительное | |
| 53 | П***4 | Шайба замковая | |
| 54 | П***6 | Штифт установочный | |
| 55 | А***4 | Кольцо стопорное | |
| 56 | Д***1 | Гайка шестигранная специальная | |
| 57 | Д***2 | Палец | |
| 58 | Р***9 | Палец | |
| 59 | Б***0 | Болт М8-6gХ40.56.019 ГОСТ 7798-70 | |
| 60 | Г***0 | Гайка М16Х1,5-6Н.8 ГОСТ 5929-70 | |
| 61 | К***3 | Кольцо 055-060-30-2-2 ГОСТ 9833-73 | |
| 62 | К***6 | Кольцо Б25 ГОСТ 13942-86 | |
| 63 | К***6 | Кольцо Б62 ГОСТ 13943-86 | |
| 63 | К***6 | Кольцо Б62 ГОСТ 13943-86 | |
| 64 | 1***1 | Манжета ГОСТ 8752-79/ОСТ 38 05 146-78 | |
| 65 | 9***5 | Подшипник ГОСТ 4060-78 | |
| 66 | 3***5 | Подшипник | |
| 67 | 1***К | Подшипник ГОСТ 8882-75 | |
| 68 | П***3 | Пробка КГ 1/4 40.019 ОСТ 23.1.117-83 | |
| 69 | Р***6 | Ролик 9Х14 Б IV ТУ 37.006.075-76 | |
| 70 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 71 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 72 | Ш***8 | Шайба 10Х2.01.05 ГОСТ 10450-78 | |
| 73 | Ш***9 | Шплинт 2,5Х20-016 ГОСТ 397-79 | |
| 74 | Ш***9 | Шплинт 3,2Х18-016 ГОСТ 397-79 | |
| 75 | Ш***0 | Шпонка 5Х7,5 ГОСТ 24071-80 | |
| 76 | П***) | Проволока 1,2-О-Ч ГОСТ 3282-74(L=200 мм) |
