Каталог запасных частей к технике: ЛТЗ-55 (2003). Тормоза ленточно-дисковые
45
30
31
32
33
34
35
35
36
37
38
39
40
40
41
42
43
44
29
46
47
48
50
51
52
53
54
55
55
56
57
58
58
59
13
Т40М1-3502110-04
Т40М1-3502120-01
Т40М1-3502120-04
1
2
2
2
3
4
5
6
7
8
9
10
11
12
Т40М1-3502110-01
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

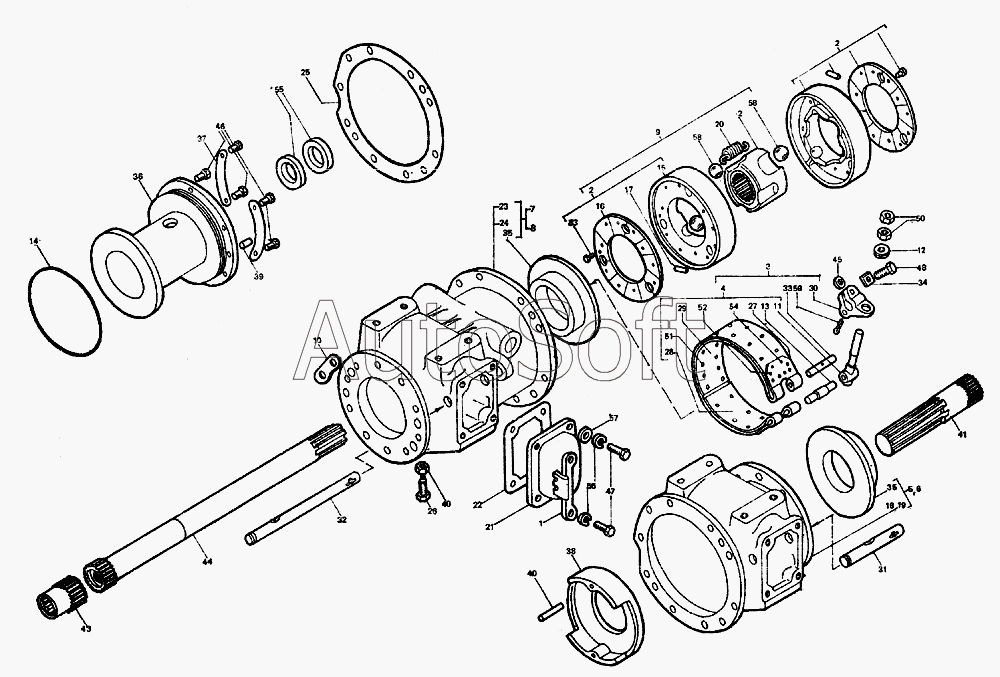

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т40М1-3502110-01 | Т***1 | Тормоз правый | |
| Т40М1-3502110-04 | Т***4 | Тормоз правый | |
| Т40М1-3502120-01 | Т***1 | Тормоз левый | |
| Т40М1-3502120-04 | Т***4 | Тормоз левый | |
| 1 | Т***Б | Устройство фиксирующее | |
| 2 | Т***В | Барабан | |
| 3 | Т***1 | Лента с рычагом | |
| 4 | Т***1 | Лента тормозная | |
| 5 | Т***А | Рукав правый | |
| 6 | Т***1 | Рукав правый | |
| 7 | Т***А | Рукав левый | |
| 8 | Т***1 | Рукав левый | |
| 9 | Т***Б | Комплект барабанов | |
| 10 | Т***7 | Пластина | |
| 11 | Т***Г | Тяга ленты | |
| 12 | Т***9 | Шайба сферическая | |
| 13 | Т***1 | Палец тяги | |
| 14 | Т***7 | Кольцо уплотнительное | |
| 15 | Т***В | Барабан | |
| 16 | Т***Б | Накладка | |
| 17 | Т***5 | Ось | |
| 18 | Т***2 | Рукав правый | |
| 19 | Т***3 | Рукав правый | |
| 20 | Т***А | Пружина | |
| 21 | Т***Г | Крышка рукавов | |
| 22 | Т***6 | Прокладка | |
| 23 | Т***2 | Рукав левый | |
| 24 | Т***3 | Рукав левый | |
| 25 | Т***2 | Прокладка | |
| 26 | Т***5 | Винт | |
| 27 | Т***1 | Лента тормозная | |
| 28 | Т***Б | Накладка тормозной ленты крайняя | |
| 29 | Т***7 | Накладка тормозной ленты средняя | |
| 30 | Т***1 | Рычаг тормозной ленты | |
| 31 | Т***1 | Ось правая | |
| 32 | Т***1 | Ось левая | |
| 33 | 1***6 | Палец | |
| 34 | Т***7 | Шайба замковая | |
| 35 | Т***Б | Стакан | |
| 36 | Т***В | Стакан | |
| 37 | Т***6 | Пластина стопорная | |
| 38 | Т***В | Диск | |
| 39 | Т***8 | Штифт | |
| 40 | Т***9 | Штифт | |
| 41 | Т***Б | Вал правый | |
| 42 | Т***Г | Втулка | |
| 43 | Т***Б | Втулка | |
| 44 | Т***Б | Вал | |
| 45 | Т***9 | Шайба | |
| 46 | М***9 | Болт | |
| 47 | М***9 | Болт | |
| 48 | М***9 | Болт | |
| 49 | М***9 | Гайка | |
| 50 | М***9 | Гайка | |
| 51 | 2***2 | Заклепка | |
| 52 | 2***2 | Заклепка | |
| 53 | 2***2 | Заклепка | |
| 54 | 4***9 | Заклепка | |
| 55 | 1***1 | Манжета | |
| 55 | 1***1 | Манжета | |
| 56 | 1***6 | Шайба | |
| 57 | А***9 | Шайба | |
| 58 | 2***0 | Шарик | |
| 59 | 3***9 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
