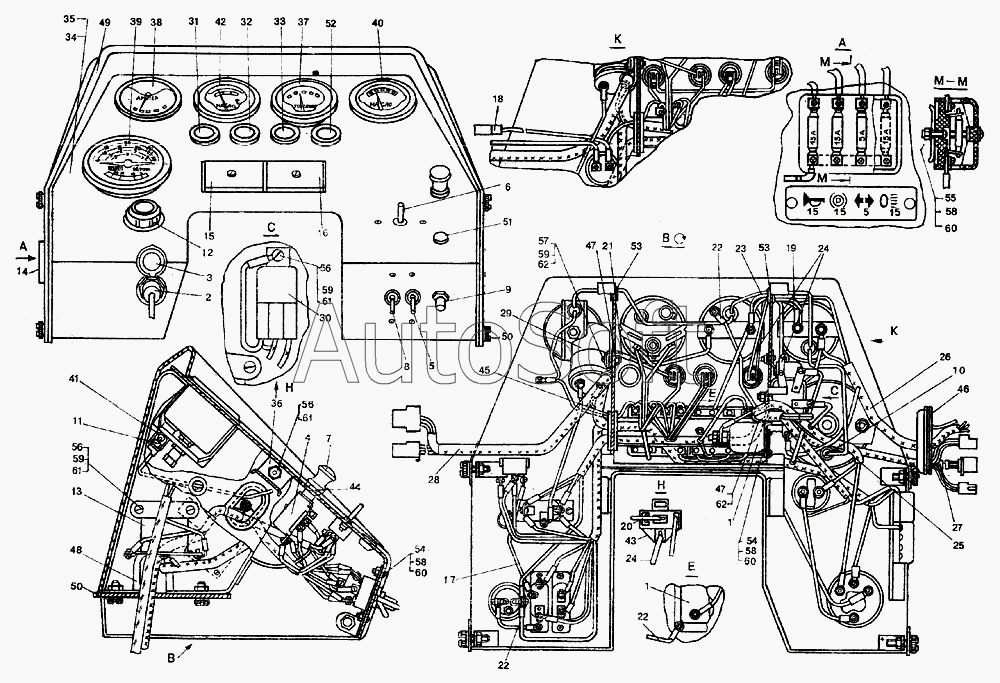

Каталог запасных частей к технике: ЛТЗ-55 (2003). Щиток приборов
47
47
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
31
48
49
50
50
51
52
53
53
54
54
55
56
56
56
57
58
58
58
59
59
59
60
60
60
61
61
61
62
62
15
Т40S1-3805010-02
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Т40S1-3805010
16
17
18
19
20
21
22
22
22
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т40S1-3805010 | Т***0 | Щиток приборов (для тракторов с каркасом безопасности) | |
| Т40S1-3805010-02 | Т***2 | Щиток приборов (для тракторов с кабиной) | |
| 1 | С***Э | Сопротивление дополнительное СЭ52-Э | |
| 2 | В***Э | Включатель стартера ВК316Б-Э | |
| 3 | В***0 | Устройство защитное ВК316Б-100-Э | |
| 4 | П***0 | Переключатель освещения П305 ТУ 37.003.417-82 | |
| 5 | 5***0 | Выключатель 51.06.3709 | |
| 6 | 5***0 | Выключатель 51.16,3709 | |
| 7 | Т***У | Ручка переключателя | |
| 8 | 4***0 | Выключатель 46.06.3710 | |
| 9 | В***Э | Включатель ВК322-Э | |
| 10 | П***Э | Патрон ламп ПП158Э | |
| 11 | Л***Э | Патрон ламп ЛВ211-329Э | |
| 12 | П***Э | Элемент контрольный ПД51-Э | |
| 13 | Р***Э | Реле стартера РС502-Э | |
| 14 | П***Э | Предохранитель ПР11П-Э | |
| 15 | П***Э | Предохранитель ПР11С-Э | |
| 16 | П***Э | Предохранитель ПР11Т-Э | |
| 17 | Т***1 | Провод прерывателя поворота | |
| 18 | Т***1 | Провод от предохранителя к вентилятору | |
| 19 | Т***1 | Провод от предохранителя к вентилятору | |
| 20 | Т***1 | Провод от реле 111.3747 на массу | |
| 21 | Т***1 | Провод от фонаря на массу | |
| 22 | Т***1 | Провод от включателя сигнала на массу | |
| 23 | Т***1 | Провод освещения | |
| 24 | Т***1 | Провод двух реле | |
| 25 | Т***1 | Жгут сопротивления | |
| 26 | Т***1 | Жгут стартера | |
| 27 | Т***1 | Жгут двигателя от щитка | |
| 28 | Т***1 | Жгут кабины от щитка | |
| 29 | Р***Э | Прерыватель указателей поворота РС410М-Э | |
| 30 | 1***0 | Реле 111.3747 ТУ 37.003.793-77 | |
| 31 | 1***Э | Фонарь контрольной лампы 12.3803-Э | |
| 32 | 1***Э | Фонарь контрольной лампы 121.3803-Э | |
| 33 | 1***Э | Фонарь контрольной лампы 122.3803-Э | |
| 34 | Т***1 | Щиток приборов | |
| 35 | Т***3 | Щиток приборов | |
| 36 | Т***0 | Кронштейн предохранителей | |
| 37 | 1***0 | Указатель уровня топлива i3.06.3806 | |
| 38 | А***0 | Указатель тока аккумуляторных батарей АП-170 ОСТ 37.003.069-85 | |
| 39 | Т***Э | Тахоспидометр ТХ121-Э | |
| 40 | 1***Э | Указатель давления масла 16.3830Э | |
| 41 | А***1 | Лампа | |
| 42 | У***1 | Указатель температуры масла УК133АМ | |
| 43 | К***я | Колодка штекерная | |
| 44 | Т***У | Гайка специальная | |
| 45 | Т***4 | Втулка | |
| 46 | Т***9 | Втулка | |
| 47 | Т***4 | Скоба | |
| 48 | Т***1 | Втулка | |
| 49 | Т***1 | Кожух | |
| 50 | Т***9 | Винт | |
| 51 | Т***3 | Пробка | |
| 52 | Т***6 | Пробка | |
| 53 | А***А | Втулка | |
| 54 | В***9 | Винт | |
| 55 | В***9 | Винт | |
| 56 | В***9 | Винт | |
| 57 | В***9 | Винт | |
| 58 | М***9 | Гайка | |
| 59 | М***9 | Гайка | |
| 60 | 4***6 | Шайба | |
| 61 | 6***6 | Шайба | |
| 62 | А***9 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
