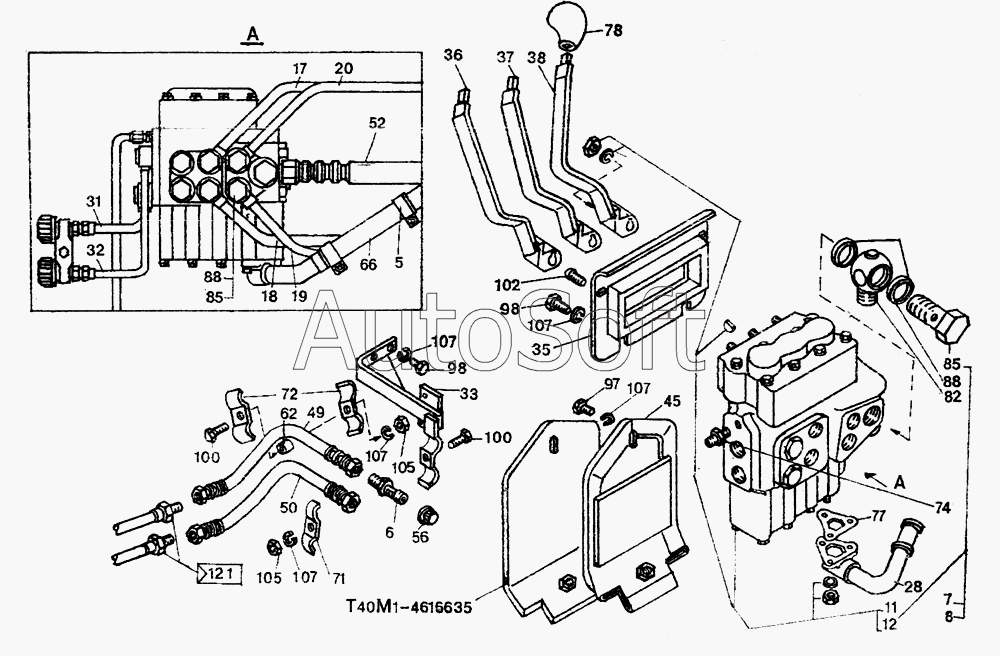

Каталог запасных частей к технике: ЛТЗ-55 (2003). Система гидравлическая
78
50
52
56
62
66
71
72
74
77
49
82
85
85
88
88
97
98
98
100
100
102
105
105
107
107
107
107
107
28
6
7
8
11
12
17
18
19
20
5
31
32
33
35
36
37
38
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | Т***0 | Хомут | |
| 6 | 3***0 | Клапан запорного устройства | |
| 7 | Т***1 | Гидрораспределитель с трубой | |
| 8 | Т***3 | Гидрораспределитель с трубой | |
| 11 | Р***0 | Гидрораспределитель Р80-2/1-222 ГОСТ 8754-80 | |
| 12 | Р***0 | Гидрораспределитель Р80.3.04.333У | |
| 17 | Т***0 | Трубка гидроцилиндра | |
| 18 | Т***0 | Трубка гидроцилиндра | |
| 19 | Т***Б | Труба нижняя | |
| 20 | Т***Б | Труба верхняя | |
| 28 | Т***1 | Труба сливная | |
| 31 | Т***0 | Труба боковых выводов | |
| 32 | Т***0 | Труба боковых выводов | |
| 33 | Т***0 | Кронштейн задних выводов | |
| 35 | Т***0 | Крышка с уплотнителем | |
| 36 | Т***0 | Рукоятка правая | |
| 37 | Т***0 | Рукоятка средняя | |
| 38 | Т***0 | Рукоятка левая | |
| 45 | Т***0 | Крышка | |
| 49 | Н***0 | Рукав высокого давления П-12 | |
| 50 | Н***0 | Рукав высокого давления П-12 | |
| 52 | Н***0 | Рукав высокого давления П-16 | |
| 56 | 5***1 | Колпак | |
| 62 | Т***9 | Втулка | |
| 66 | Т***6 | Рукав-деталь | |
| 71 | Т***1 | Планка | |
| 72 | Т***1 | Планка | |
| 74 | Т***Б | Штуцер | |
| 77 | 1***0 | Прокладка | |
| 78 | А***0 | Рукоятка | |
| 82 | Н***9 | Угольник | |
| 85 | Н***3 | Болт поворотного угольника | |
| 88 | Н***6 | Кольцо уплотнительное | |
| 97 | М***9 | Болт | |
| 98 | М***9 | Болт | |
| 100 | М***9 | Болт | |
| 102 | В***9 | Винт | |
| 105 | М***9 | Гайка | |
| 107 | 1***6 | Шайба |
