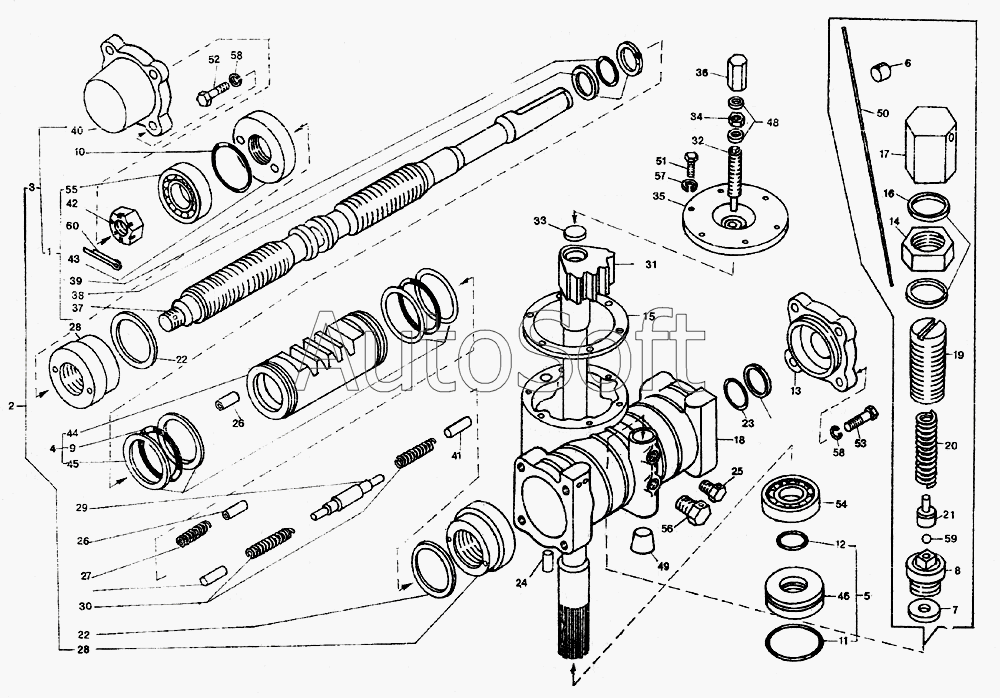

Каталог запасных частей к технике: ЛТЗ-55 (2003). Гидроусилитель
46
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
30
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Т30-3405010-Е-01
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т30-3405010-Е-01 | Т***1 | Гидроусилитель | |
| 1 | Т***1 | Винт с гайками | |
| 2 | Т***В | Винт с поршнем | |
| 3 | Т***1 | Винт | |
| 4 | Т***5 | Поршень | |
| 5 | Т***0 | Корпус уплотнений | |
| 6 | Т***0 | Пломба | |
| 7 | Р***7 | Шайба уплотнительная | |
| 8 | Р***А | Гнездо предохранительного клапана | |
| 9 | Ц***3 | Кольцо уплотнительное поршня | |
| 10 | Ц***5 | Кольцо уплотнительное | |
| 11 | Т***3 | Кольцо уплотнительное | |
| 12 | Т***6 | Кольцо уплотнительное | |
| 13 | Т***1 | Крышка | |
| 14 | Т***6 | Гайка | |
| 15 | Т***Б | Прокладка | |
| 16 | Т***8 | Прокладка | |
| 17 | Т***Б | Колпачок | |
| 18 | Т***В | Корпус гидроусилителя | |
| 19 | Т***3 | Винт регулировочный | |
| 20 | Т***4 | Пружина предохранительного клапана | |
| 21 | Т***5 | Направляющая предохранительного клапана | |
| 22 | Т***6 | Шайба пружинная | |
| 23 | Т***Б | Кольцо подпорное | |
| 24 | Т***1 | Штифт L=36 мм | |
| 25 | Т***8 | Пробка коническая | |
| 26 | Т***Б | Штифт | |
| 27 | Т***А | Пружина | |
| 28 | Т***В | Гайка | |
| 29 | Т***Г | Золотник | |
| 30 | Т***1 | Пружина золотника | |
| 31 | Т***В | Вал сошки с сектором | |
| 32 | Т***1 | Винт регулировочный | |
| 33 | Т***3 | Шайба упорная регулировочного винта | |
| 34 | Т***7 | Гайка | |
| 35 | Т***3 | Крышка корпуса | |
| 36 | Т***Б | Колпачок | |
| 37 | Т***Г | Винт гидроусилителя | |
| 38 | Т***Б | Прокладка уплотнения винта | |
| 39 | Т***4 | Кольцо | |
| 40 | Т***1 | Крышка передняя | |
| 41 | Т***9 | Упор | |
| 42 | Т***Б | Гайка прорезная | |
| 43 | Т***Б | Гайка подшипника | |
| 44 | Т***Д | Поршень | |
| 45 | Т***Б | Кольцо уплотнительное поршня | |
| 46 | Т***1 | Корпус уплотнений | |
| 47 | А***8 | Кольцо | |
| 48 | Д***А | Кольцо уплотнительное | |
| 49 | П***8 | Пробка | |
| 50 | 0***С | Проволока L=200 мм | |
| 51 | М***9 | Болт | |
| 52 | М***9 | Болт | |
| 53 | М***9 | Болт | |
| 54 | 2***7 | Подшипник | |
| 55 | 3***К | Подшипник | |
| 56 | К***9 | Пробка | |
| 57 | 8***6 | Шайба | |
| 58 | 1***6 | Шайба | |
| 59 | 5***0 | Шарик | |
| 60 | 4***9 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
