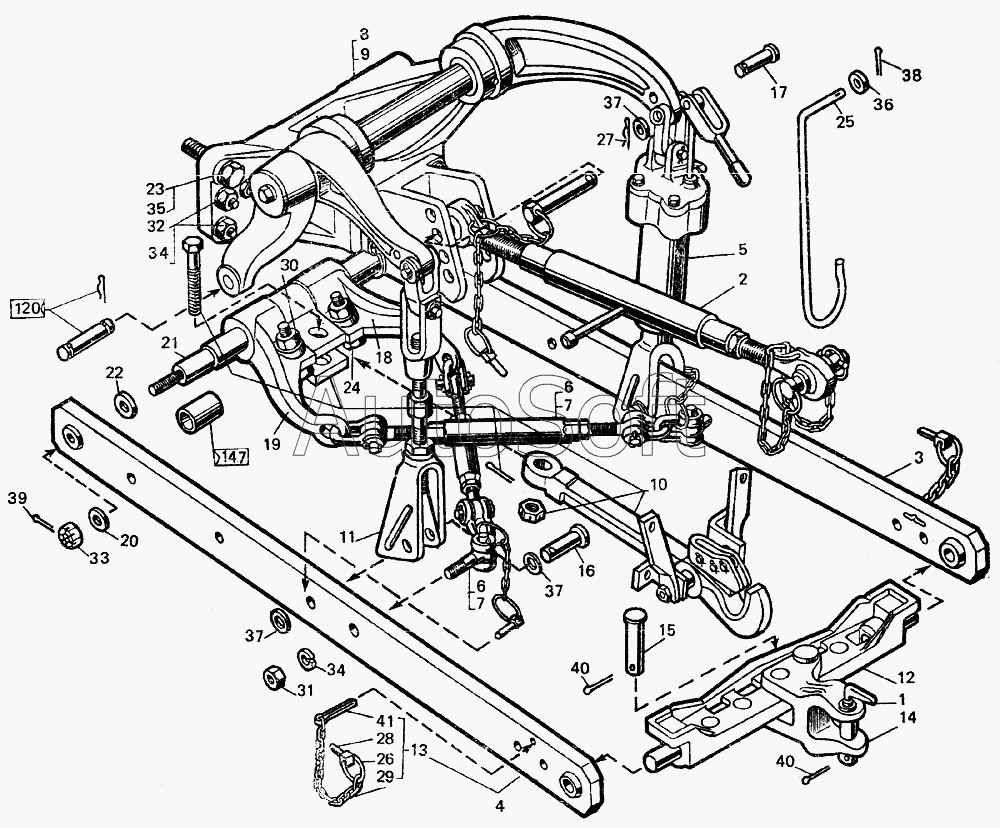

Каталог запасных частей к технике: ЛТЗ-55 (2003). Устройство навесное
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
16
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
37
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Шкворень | |
| 2 | Т***1 | Тяга центральная | |
| 3 | Т***У | Тяга правая | |
| 4 | Т***У | Тяга левая | |
| 5 | Т***1 | Раскос | |
| 6 | Т***1 | Тяга блокировки | |
| 7 | Т***1 | Тяга блокировки | |
| 8 | Т***1 | Кронштейн с рычагами | |
| 9 | Т***3 | Кронштейн с рычагами | |
| 10 | Т***1 | Крюк тяговый | |
| 11 | 1***Б | Раскос | |
| 12 | 1***1 | Поперечина | |
| 13 | 1***2 | Чека | |
| 14 | Т***Г | Серьга | |
| 15 | Т***У | Палец | |
| 16 | Т***1 | Палец | |
| 17 | Т***У | Палец | |
| 18 | Т***Е | Кронштейн блокировки правый | |
| 19 | Т***3 | Кронштейн блокировки левый | |
| 20 | Т***1 | Шайба | |
| 21 | Т***1 | Ось продольных тяг | |
| 22 | Т***1 | Втулка продольных тяг | |
| 23 | Т***8 | Болт | |
| 24 | Т***1 | Болт упорный | |
| 25 | Т***9 | Захват | |
| 26 | А***1 | Кольцо | |
| 27 | А***1 | Шплинт | |
| 28 | 1***1 | Чека | |
| 29 | 1***А | Цепочка | |
| 30 | М***9 | Гайка | |
| 31 | М***9 | Гайка | |
| 32 | М***9 | Гайка | |
| 33 | М***9 | Гайка | |
| 34 | 2***6 | Шайба | |
| 35 | 2***6 | Шайба | |
| 36 | А***9 | Шайба | |
| 37 | А***9 | Шайба | |
| 38 | 3***9 | Шплинт | |
| 39 | 4***9 | Шплинт | |
| 40 | 5***9 | Шплинт | |
| 41 | 6***9 | Шплинт |
