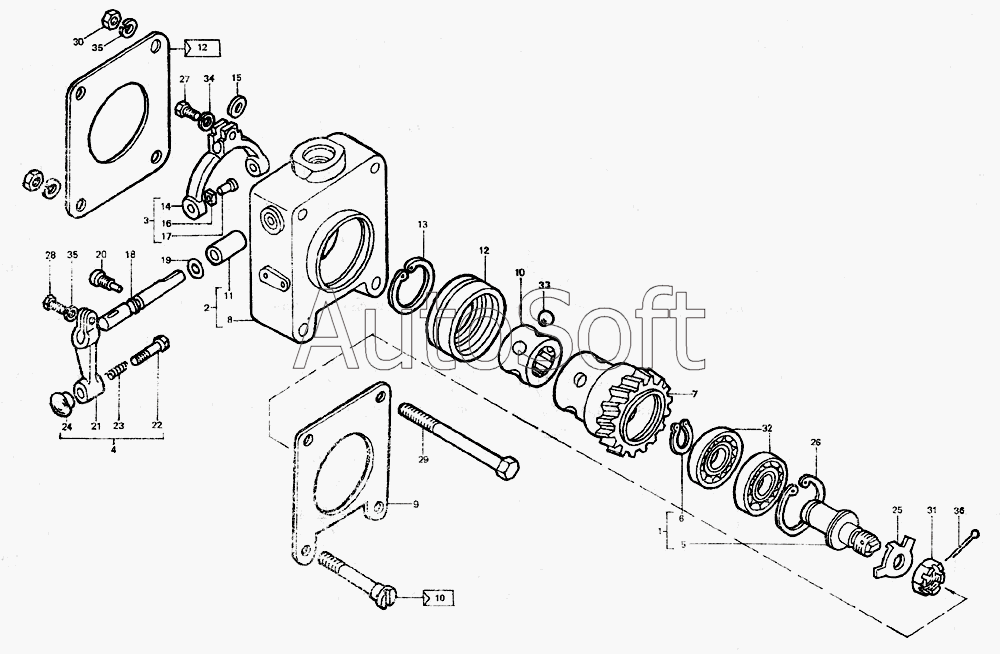

Каталог запасных частей к технике: ЛТЗ-55 (2003). Привод гидронасоса
28
19
20
21
22
23
24
25
26
27
18
29
30
31
32
33
34
35
35
36
9
1
2
3
4
5
6
7
8
Д37М-4618010-А4
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д37М-4618010-А4 | Д***4 | Привод насоса шестеренного | |
| 1 | Д***1 | Ось шестерни с кольцом | |
| 2 | Д***В | Корпус | |
| 3 | Д***2 | Вилка включения гидронасоса | |
| 4 | Д***0 | Рычаг включения гидронасоса | |
| 5 | Д***2 | Ось | |
| 6 | Д***Б | Кольцо стопорное | |
| 7 | Д***2 | Шестерня (z=23) | |
| 8 | Д***В | Корпус | |
| 9 | Д***3 | Прокладка | |
| 10 | Д***В | Втулка | |
| 11 | Д***Б | Втулка | |
| 12 | Д***Б | Муфта | |
| 13 | Д***В | Кольцо | |
| 14 | Д***Б | Вилка включения гидронасоса | |
| 15 | Д***3 | Шайба шпоночная | |
| 16 | Д***2 | Сухарь вилки | |
| 17 | Д***5 | Ось | |
| 18 | Д***А | Ось рычага | |
| 19 | Д***7 | Кольцо уплотнительное | |
| 20 | Д***9 | Винт | |
| 21 | Д***А | Рычаг включения гидронасоса | |
| 22 | Д***Б | Фиксатор рычага | |
| 23 | 2***7 | Пружина фиксатора | |
| 24 | 2***Б | Ручка | |
| 25 | Д***А | Шайба замковая | |
| 26 | Д***Б | Кольцо | |
| 27 | 4***9 | Болт | |
| 28 | 4***9 | Болт | |
| 29 | 4***9 | Болт | |
| 30 | М***9 | Гайка | |
| 31 | М***9 | Гайка | |
| 32 | 2***4 | Подшипник | |
| 33 | 1***0 | Шарик | |
| 34 | 8***6 | Шайба | |
| 35 | 1***6 | Шайба | |
| 36 | 4***9 | Шплинт |
