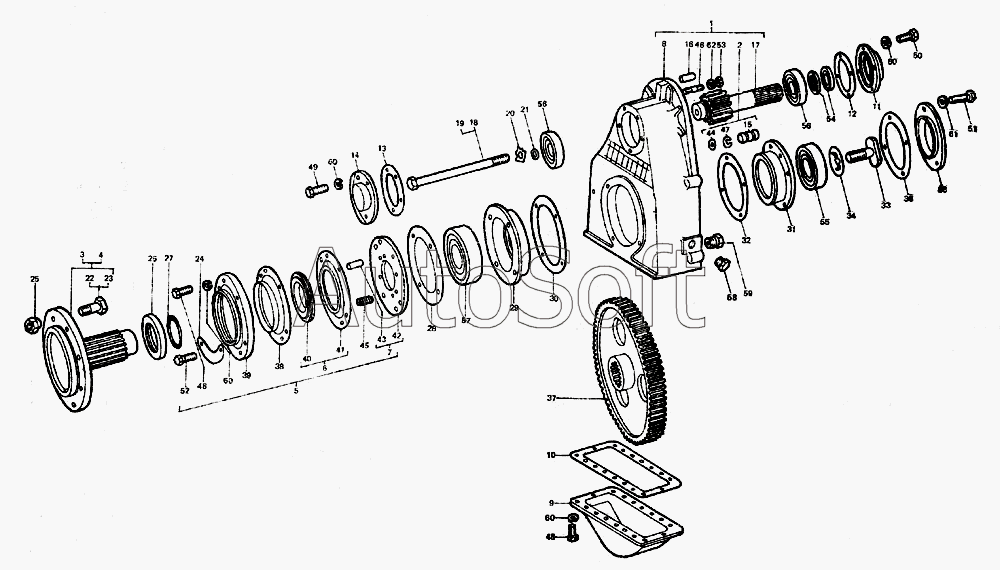

Каталог запасных частей к технике: ЛТЗ-55 (2003). Передача конечная
38
46
45
44
43
42
41
40
39
47
37
36
35
34
33
32
31
30
48
48
49
50
51
52
53
54
55
56
56
57
58
59
60
60
60
60
61
62
5
13
12
11
10
9
8
7
6
14
4
3
2
1
Т40-2407010-08
Т40-2407010-06
Т40-2407010-04
Т40-2407010-01
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т40-2407010-01 | Т***1 | Передача конечная | |
| Т40-2407010-04 | Т***4 | Передача конечная | |
| Т40-2407010-06 | Т***6 | Передача конечная | |
| Т40-2407010-08 | Т***8 | Передача конечная | |
| 1 | Т***1 | Корпус | |
| 2 | Т***0 | Штифт установочный | |
| 3 | Т***0 | Полуось | |
| 4 | Т***А | Полуось | |
| 5 | Т***1 | Уплотнение | |
| 6 | Т***1 | Кольцо нажимное | |
| 7 | Т***1 | Корпус уплотнения | |
| 8 | Т***Д | Корпус | |
| 9 | Т***1 | Кожух | |
| 10 | Т***А | Прокладка кожуха | |
| 11 | Т***Б | Гнездо манжеты | |
| 12 | Т***4 | Прокладка | |
| 13 | Т***Б | Прокладка | |
| 14 | Т***1 | Крышка | |
| 15 | Т***Б | Штифт установочный | |
| 16 | Т***9 | Штифт установочный | |
| 17 | Т***1 | Шестерня ведущая z=12, m=5,5 | |
| 18 | Т***6 | Болт | |
| 19 | Т***6 | Болт L=270 мм | |
| 20 | Т***Б | Шайба замковая | |
| 21 | Т***8 | Кольцо уплотнительное | |
| 22 | Т***1 | Болт | |
| 23 | Т***А | Болт | |
| 24 | Т***4 | Пластина стопорная | |
| 25 | Т***5 | Гайка ГОСТ 11646-82 | |
| 26 | Т***А | Кольцо упорное | |
| 27 | Т***7 | Кольцо уплотнительное | |
| 28 | Т***9 | Прокладка | |
| 29 | Т***2 | Стакан подшипника | |
| 30 | Т***3 | Прокладка | |
| 31 | Т***4 | Стакан подшипника | |
| 32 | Т***5 | Прокладка | |
| 33 | Т***1 | Болт | |
| 34 | Т***В | Шайба стопорная | |
| 35 | Т***1 | Прокладка | |
| 36 | Т***2 | Крышка | |
| 37 | Т***1 | Шестерня ведомая z=74, m=5,5 | |
| 38 | Т***2 | Кольцо внутреннее | |
| 39 | Т***Б | Кольцо наружное | |
| 40 | Т***1 | Кольцо нажимное | |
| 41 | Т***Б | Диафрагма | |
| 42 | Т***1 | Корпус уплотнения | |
| 43 | Т***6 | Штифт | |
| 44 | Т***4 | Кольцо уплотнительное | |
| 45 | А***3 | Пружина | |
| 46 | А***4 | Шпилька крепления стакана | |
| 47 | 5***6 | Кольцо установочное | |
| 48 | М***9 | Болт | |
| 49 | М***9 | Болт | |
| 50 | М***9 | Болт | |
| 51 | М***9 | Болт | |
| 52 | М***9 | Болт | |
| 53 | М***9 | Гайка | |
| 54 | 1***1 | Манжета | |
| 55 | 2***К | Подшипник | |
| 56 | 1***М | Подшипник | |
| 57 | 3***5 | Подшипник | |
| 58 | К***9 | Пробка | |
| 59 | К***9 | Пробка | |
| 60 | 8***6 | Шайба | |
| 61 | 1***6 | Шайба | |
| 62 | Н***6 | Шайба |
