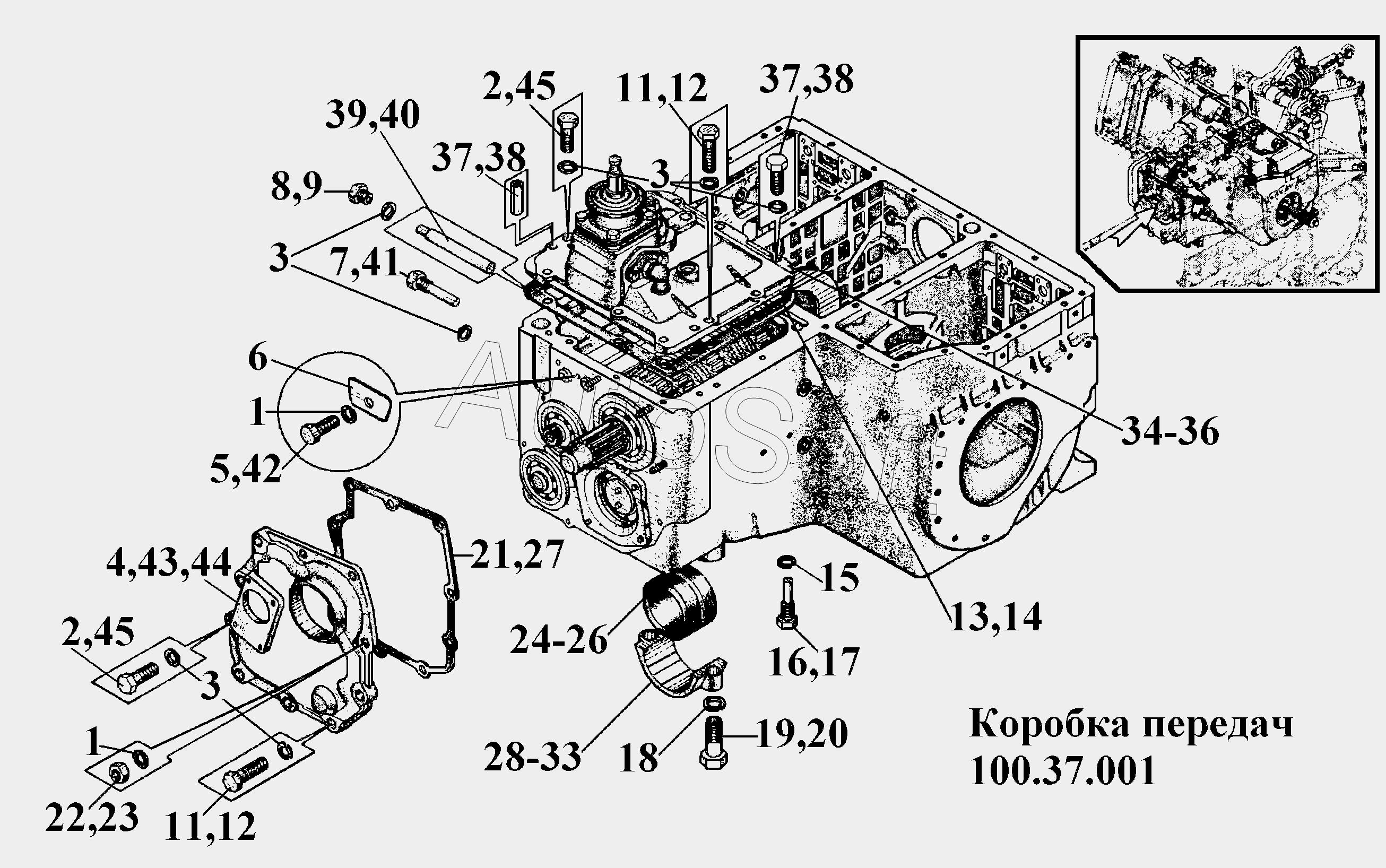

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Коробка передач 100.37.001 (1)
1
1
2
2
3
3
3
4
5
6
7
8
9
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
37
37
38
38
39
40
41
42
43
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Шайба ГОСТ 6402-70 | |
| 2 | M***6 | Болт | |
| 3 | 1***5 | Шайба ГОСТ 6402-70 | |
| 4 | 1***7 | Крышка передняя | |
| 5 | M***6 | Болт | |
| 6 | 1***2 | Планка стопорная | |
| 7 | 1***8 | Винт установочный | |
| 8 | 1***1 | Пробка | |
| 9 | 1***0 | Пробка | |
| 11 | M***6 | Болт | |
| 12 | M***9 | Болт | |
| 13 | 7***0 | Прокладка | |
| 14 | 7***А | Прокладка | |
| 15 | 1***5 | Шайба ГОСТ 6402-70 | |
| 16 | 1***2 | Винт установочный | |
| 17 | 1***0 | Винт установочный | |
| 18 | 2***5 | Шайба ГОСТ 6402-70 | |
| 19 | 4***6 | Болт | |
| 20 | 4***9 | Болт | |
| 21 | 7***0 | Прокладка корпуса увеличителя крутящего момента | |
| 22 | М***6 | Гайка ГОСТ 2524-70 | |
| 23 | М***9 | Гайка | |
| 24 | 7***5 | Кольцо резиновое | |
| 25 | 7***0 | Кольцо резиновое | |
| 26 | 7***0 | Кольцо резиновое | |
| 27 | 7***0 | Прокладка | |
| 28 | 7***1 | Крышка бугеля | |
| 29 | 7***0 | Крышка бугеля | |
| 30 | 7***0 | Крышка бугеля | |
| 31 | 7***4 | Крышка бугеля | |
| 32 | 7***0 | Крышка бугеля | |
| 33 | 7***0 | Крышка бугеля | |
| 34 | 1***2 | Крышка | |
| 35 | 1***0 | Крышка | |
| 36 | 1***0 | Крышка | |
| 37 | M***6 | Болт | |
| 38 | M***9 | Болт | |
| 39 | 1***9 | Фиксатор | |
| 40 | 1***0 | Фиксатор | |
| 41 | 1***0 | Винт установочный | |
| 42 | M***9 | Болт | |
| 43 | 1***0 | Крышка передняя | |
| 44 | 1***0 | Крышка передняя | |
| 45 | M***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
