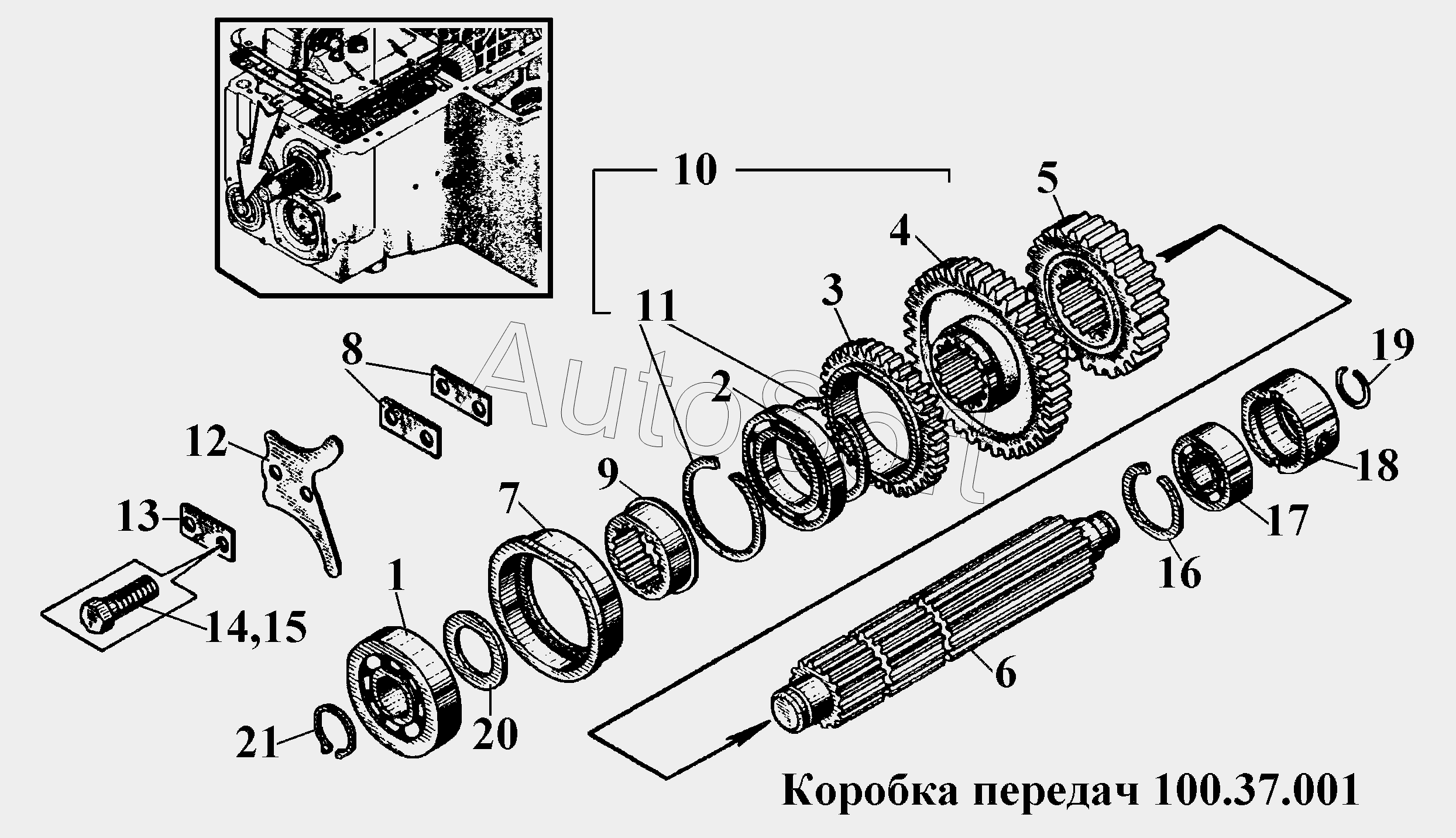

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Коробка передач 100.37.001 (5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***К | Подшипник ГОСТ 8338-75 | |
| 2 | 1***3 | Подшипник | |
| 3 | 1***1 | Шестерня масляная | |
| 4 | 1***8 | Шестерня дополнительного вала | |
| 5 | 1***1 | Шестерня Y передачи | |
| 6 | 1***1 | Вал заднего хода | |
| 7 | 7***8 | Стакан подшипника | |
| 8 | 8***0 | Планка запорная | |
| 9 | 1***0 | Втулка распорная | |
| 10 | 1***1 | Шестерни дополнительного вала | |
| 11 | К***0 | Кольцо | |
| 12 | 8***А | Пластинка прижимная | |
| 13 | 7***7 | Пластина замковая | |
| 14 | M***6 | Болт | |
| 15 | M***9 | Болт | |
| 16 | К***2 | Кольцо | |
| 17 | 7***М | Подшипник (25х62х24) ГОСТ 8328-75 | |
| 18 | 1***1 | Стакан подшипника | |
| 19 | 5***6 | Кольцо пружинное | |
| 20 | 7***7 | Шайба упорная | |
| 21 | В***5 | Кольцо ГОСТ 13942-68 |
