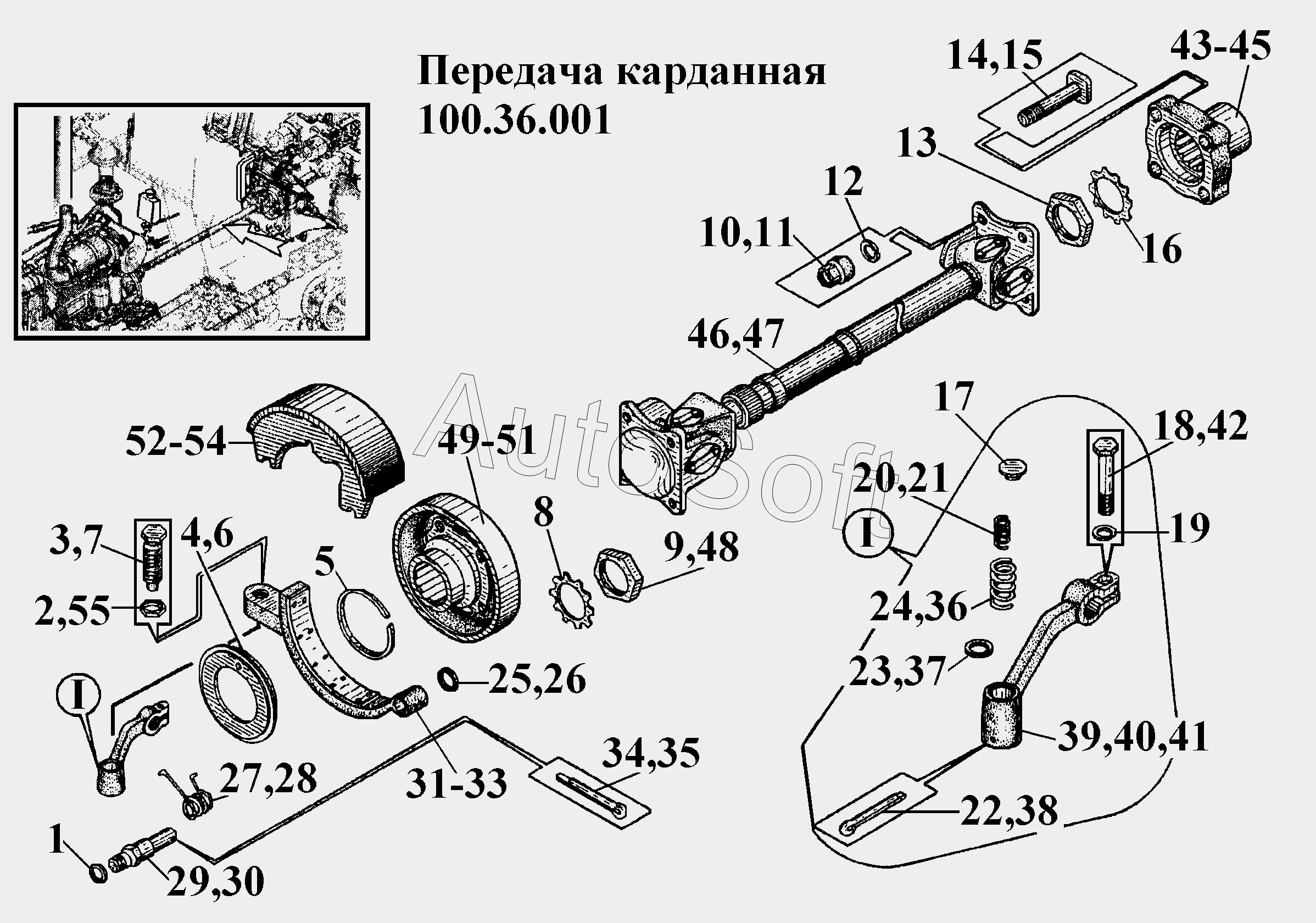

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Передача карданная 100.36.001
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
51
52
53
54
55
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Шайба | |
| 2 | 7***6 | Гайка М14х1,5 | |
| 3 | 7***8 | Болт упорный | |
| 4 | 1***3 | Шайба | |
| 5 | 7***А | Кольцо стопорное | |
| 6 | 1***5 | Шайба | |
| 7 | 7***0 | Болт упорный | |
| 8 | 7***9 | Шайба стопорная | |
| 9 | 7***3 | Гайка | |
| 10 | 1***0 | Гайка специальная | |
| 11 | 1***1 | Гайка специальная | |
| 12 | 1***5 | Шайба | |
| 13 | 1***9 | Болт кардана | |
| 14 | 1***0 | Гайка | |
| 15 | 1***0 | Гайка | |
| 16 | 7***0 | Шайба стопорная | |
| 17 | 7***4 | Упор пружины | |
| 18 | 4***6 | Болт М12-6gx80 | |
| 19 | 1***5 | Шайба | |
| 20 | 7***1 | Пружина внутренняя | |
| 21 | 7***0 | Пружина | |
| 22 | 4***6 | Шплинт | |
| 23 | 1***3 | Шайба | |
| 24 | 7***2 | Пружина внешняя | |
| 25 | 1***5 | Шайба | |
| 26 | 1***3 | Шайбе | |
| 27 | 7***0 | Пружина тормозка | |
| 28 | 7***7 | Пружина тормозка | |
| 29 | 7***5 | Ось колодки тормозка | |
| 30 | 7***0 | Ось колодки тормоза | |
| 31 | 7***1 | Колодка тормозная | |
| 32 | 7***0 | Колодка тормозная | |
| 33 | 7***0 | Колодка тормозная | |
| 34 | 5***6 | Шплинт | |
| 35 | 5***9 | Шплинт | |
| 36 | 7***0 | Пружина | |
| 37 | 1***5 | Шайба | |
| 38 | 4***9 | Шплинт | |
| 39 | 7***А | Рычаг тормозка | |
| 40 | 7***0 | Рычаг тормоза | |
| 41 | 7***0 | Рычаг тормоза | |
| 42 | 4***9 | Болт М12-6gx81 | |
| 43 | 1***7 | Фланец | |
| 44 | 1***0 | Фланец | |
| 45 | 1***0 | Фланец | |
| 46 | Е***0 | Вал карданный | |
| 47 | Е***1 | Вал карданный | |
| 48 | 7***0 | Гайка | |
| 49 | 7***1 | Вилка-шкив | |
| 50 | 7***0 | Вилка-шкив | |
| 51 | 7***0 | Вилка-шкив | |
| 52 | 7***4 | Щиток | |
| 53 | 7***0 | Щиток | |
| 54 | 7***0 | Щиток | |
| 55 | 7***9 | Гайка М14х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
