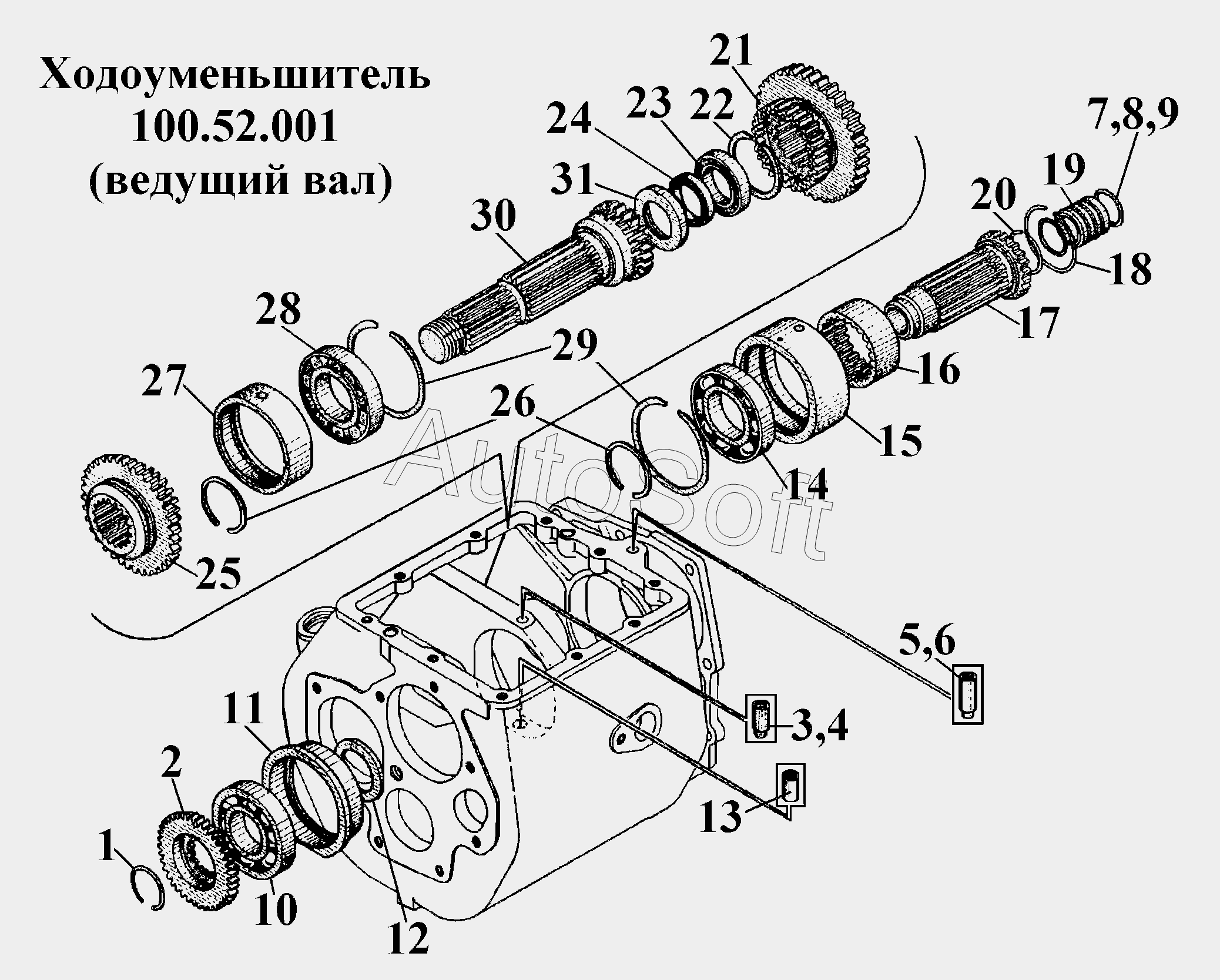

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Ходоуменьшитель 100.52.001 (ведущий вал)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Кольцо пружинное | |
| 2 | 1***2 | Шестерня привода ведущая | |
| 3 | 7***1 | Штифт установочный | |
| 4 | 7***0 | Штифт установочный | |
| 5 | 7***8 | Штифт установочный | |
| 6 | 7***0 | Штифт установочный | |
| 7 | 7***A | Кольцо уплотнительное | |
| 8 | 7***0 | Кольцо уплотнительное | |
| 9 | 7***0 | Кольцо уплотнительное | |
| 10 | 3***1 | Шарикоподшипник радиальный однорядный | |
| 11 | 7***8 | Стакан подшипника | |
| 12 | 7***7 | Кольцо упорное | |
| 13 | 7***1 | Штифт | |
| 14 | 2***3 | Подшипник ГОСТ 8338-75 | |
| 15 | 7***A | Стакан подшипника | |
| 16 | 7***1 | Муфта соединительная | |
| 17 | 7***1 | Вал ведомый | |
| 18 | 7***8 | Кольцо | |
| 19 | 7***4 | Втулка уплотнения | |
| 20 | 7***6 | Кольцо | |
| 21 | 7***1 | Шестерня ведомого вала | |
| 22 | K***T | Кольцо упорное внутреннее | |
| 23 | 2***K | Подшипник | |
| 24 | 1***2 | Манжета | |
| 25 | 7***9 | Блок шестерен ведущего вала | |
| 26 | К***5 | Кольцо упорное наружное | |
| 27 | 7***1 | Стакан подшипника | |
| 28 | 3***М | Роликоподшипник радиальный с воротки-ми цилиндрическими роликами | |
| 29 | К***Т | Кольцо упорное внутреннее | |
| 30 | 1***1 | Вал ведущий | |
| 31 | 7***7 | Кольцо сальника |
