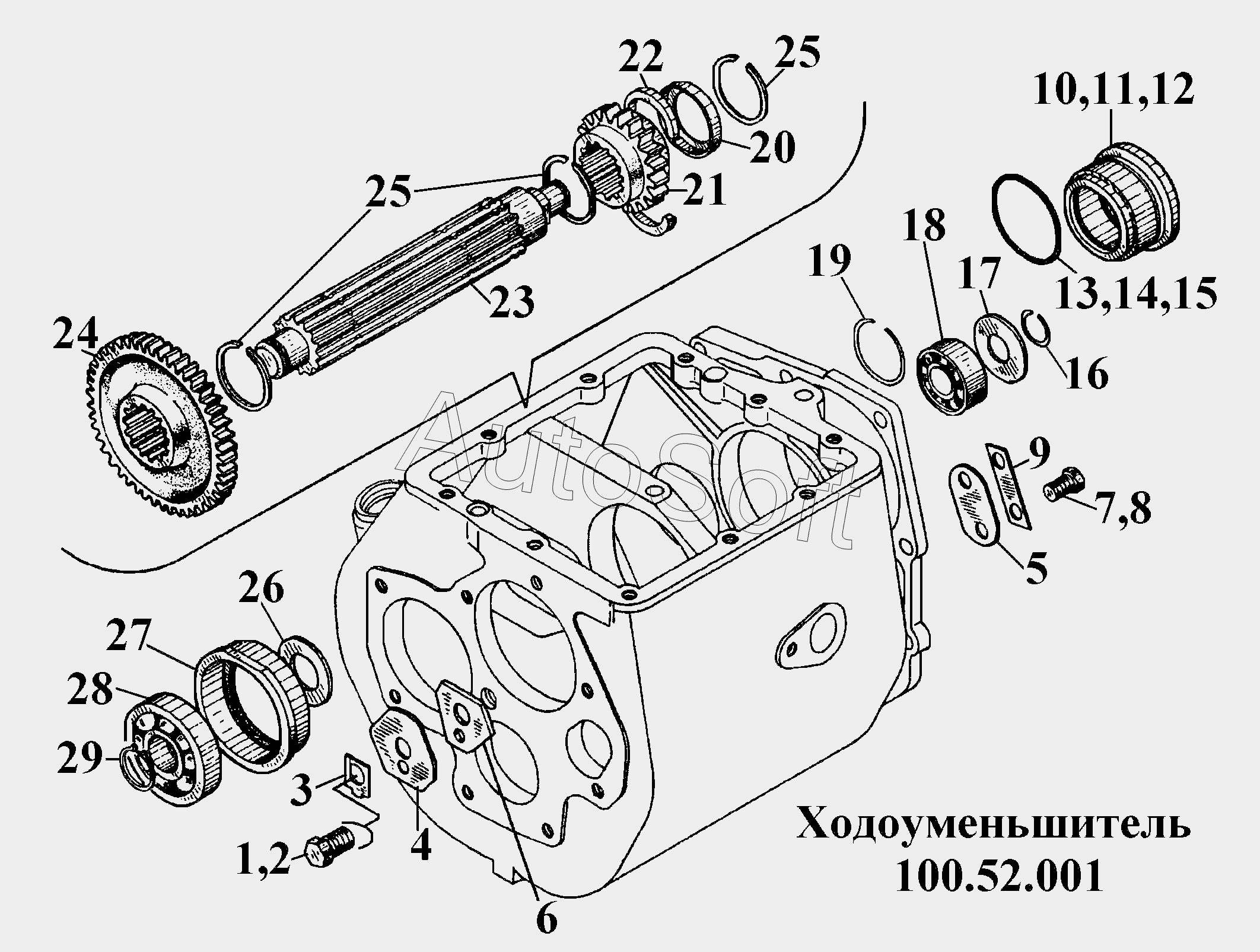

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Ходоуменьшитель 100.52.001 (3)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***6 | Болт | |
| 2 | M***9 | Болт | |
| 3 | 7***1 | Пластина замковая | |
| 4 | 7***0 | Пластина стопорная | |
| 5 | 7***Б | Планка стопорная | |
| 6 | 7***2 | Пластина запорная | |
| 7 | M***6 | Болт | |
| 8 | M***9 | Болт | |
| 9 | 7***9 | Пластина замковая | |
| 10 | 7***2 | Стакан подшипника | |
| 11 | 7***0 | Стакан подшипника | |
| 12 | 7***0 | Стакан подшипника | |
| 13 | 7***А | Кольцо уплотнительное | |
| 14 | 7***0 | Кольцо уплотнительное | |
| 15 | 7***0 | Кольцо уплотнительное | |
| 16 | 5***6 | Кольцо пружинное | |
| 17 | 7***5 | Шайба | |
| 18 | 7***К | Подшипник | |
| 19 | 7***9 | Кольцо стопорное | |
| 20 | К***9 | Колпачок защитный | |
| 21 | 7***1 | Шестерня | |
| 22 | К***0 | Полукольцо | |
| 23 | К***А | Вал пониженных скоростей | |
| 24 | 7***1 | Шестерня | |
| 25 | К***5 | Кольцо упорное наружное | |
| 26 | 7***7 | Шайба упорная | |
| 27 | 7***8 | Стакан подшипника | |
| 28 | 4***К | Подшипник ГОСТ 8338-75 | |
| 29 | В***5 | Кольцо ГОСТ 13942-68 |
