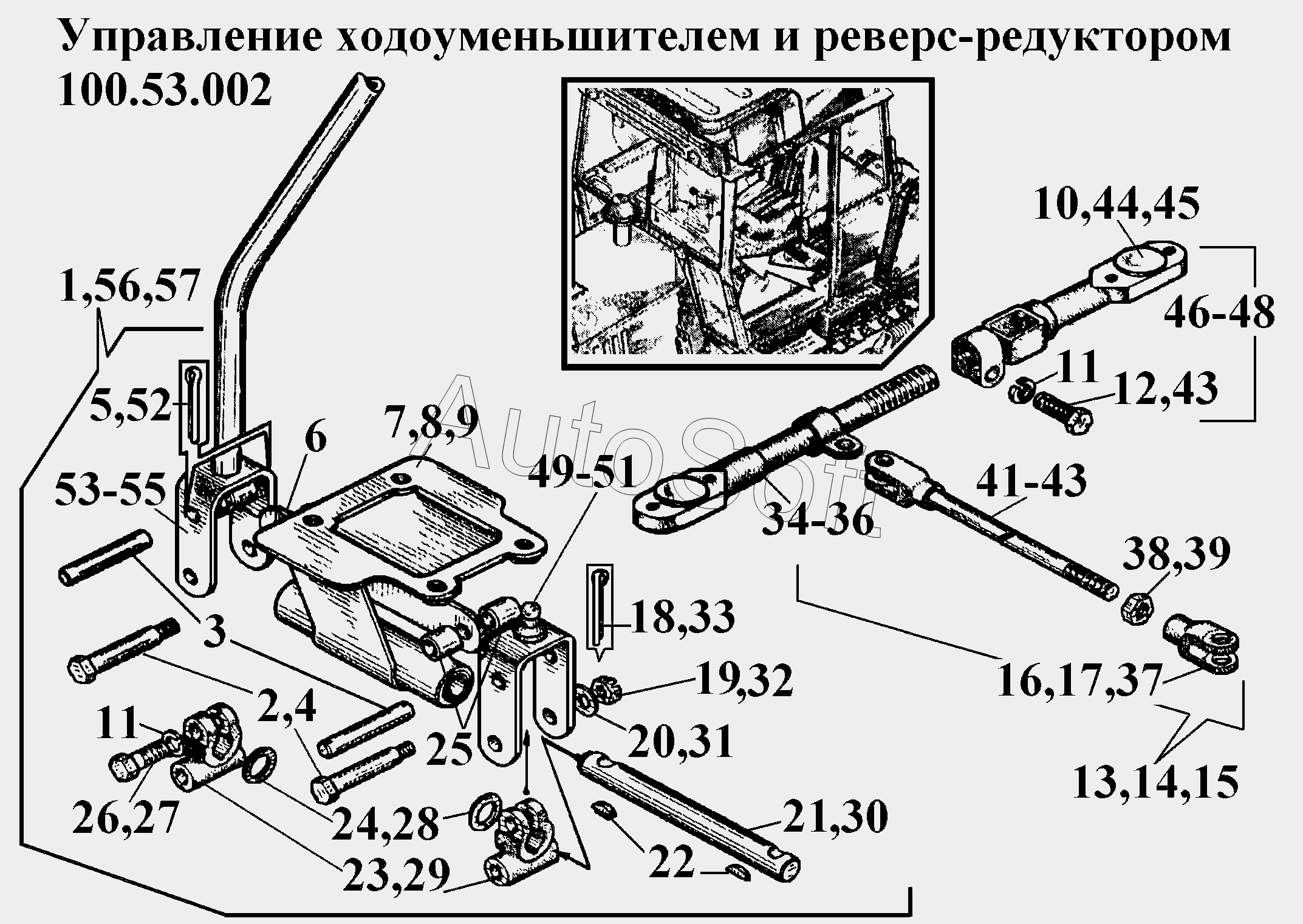

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Управление ходоуменьшителем и реверс-редуктором 100.53.002 (1)
44
30
31
32
33
34
35
36
37
38
39
41
42
43
43
29
45
46
47
48
49
50
51
52
53
54
55
56
57
15
2
3
4
5
6
7
8
9
10
11
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Кронштейн с рычагами | |
| 2 | 1***1 | Болт | |
| 3 | 1***0 | Ось | |
| 4 | 1***0 | Болт | |
| 5 | 4***6 | Шплинт | |
| 6 | 1***6 | Тяга поперечная | |
| 7 | 1***3 | Кронштейн | |
| 8 | 1***0 | Кронштейн | |
| 9 | 1***0 | Кронштейн | |
| 10 | 1***8 | Корпус шарнира | |
| 11 | 1***5 | Шайба ГОСТ 6402-70 | |
| 12 | M***6 | Болт | |
| 13 | 1***2 | Тяга реактивная | |
| 14 | 1***0 | Тяга реактивная | |
| 15 | 1***0 | Тяга реактивная | |
| 16 | 7***1 | Вилка | |
| 17 | 7***1 | Вилка | |
| 18 | 3***6 | Шплинт | |
| 19 | 7***7 | Гайка | |
| 20 | С***3 | Шайба | |
| 21 | 1***0 | Ось переключения передач | |
| 22 | 5***9 | Шпонка | |
| 23 | 1***7 | Хомут | |
| 24 | 1***9 | Шайба | |
| 25 | 1***5 | Втулка распорная | |
| 26 | M***6 | Болт | |
| 27 | M***9 | Болт | |
| 28 | 1***0 | Шайба | |
| 29 | 1***0 | Хомут | |
| 30 | 1***0 | Ось переключения передач | |
| 31 | С***5 | Шайба | |
| 32 | 7***0 | Гайка | |
| 33 | 3***9 | Шплинт | |
| 34 | 1***7 | Тяга | |
| 35 | 1***0 | Тяга | |
| 36 | 1***0 | Тяга | |
| 37 | 7***1 | Вилка | |
| 38 | M***6 | Гайка | |
| 39 | M***9 | Гайка | |
| 41 | 1***0 | Тяга с вилкой | |
| 42 | 1***0 | Тяга с вилкой | |
| 43 | M***9 | Болт | |
| 44 | 1***0 | Корпус шарнира | |
| 45 | 1***0 | Корпус шарнира | |
| 46 | 1***1 | Тяга передняя | |
| 47 | 1***0 | Тяга передняя | |
| 48 | 1***0 | Тяга передняя | |
| 49 | 1***5 | Рычаг передний | |
| 50 | 1***0 | Рычаг передний | |
| 51 | 1***0 | Рычаг передний | |
| 52 | 4***9 | Шплинт | |
| 53 | 1***4 | Рычаг управления | |
| 54 | 1***0 | Рычаг управления | |
| 55 | 1***0 | Рычаг управления | |
| 56 | 1***0 | Кронштейн с рычагами | |
| 57 | 1***0 | Кронштейн с рычагами |
