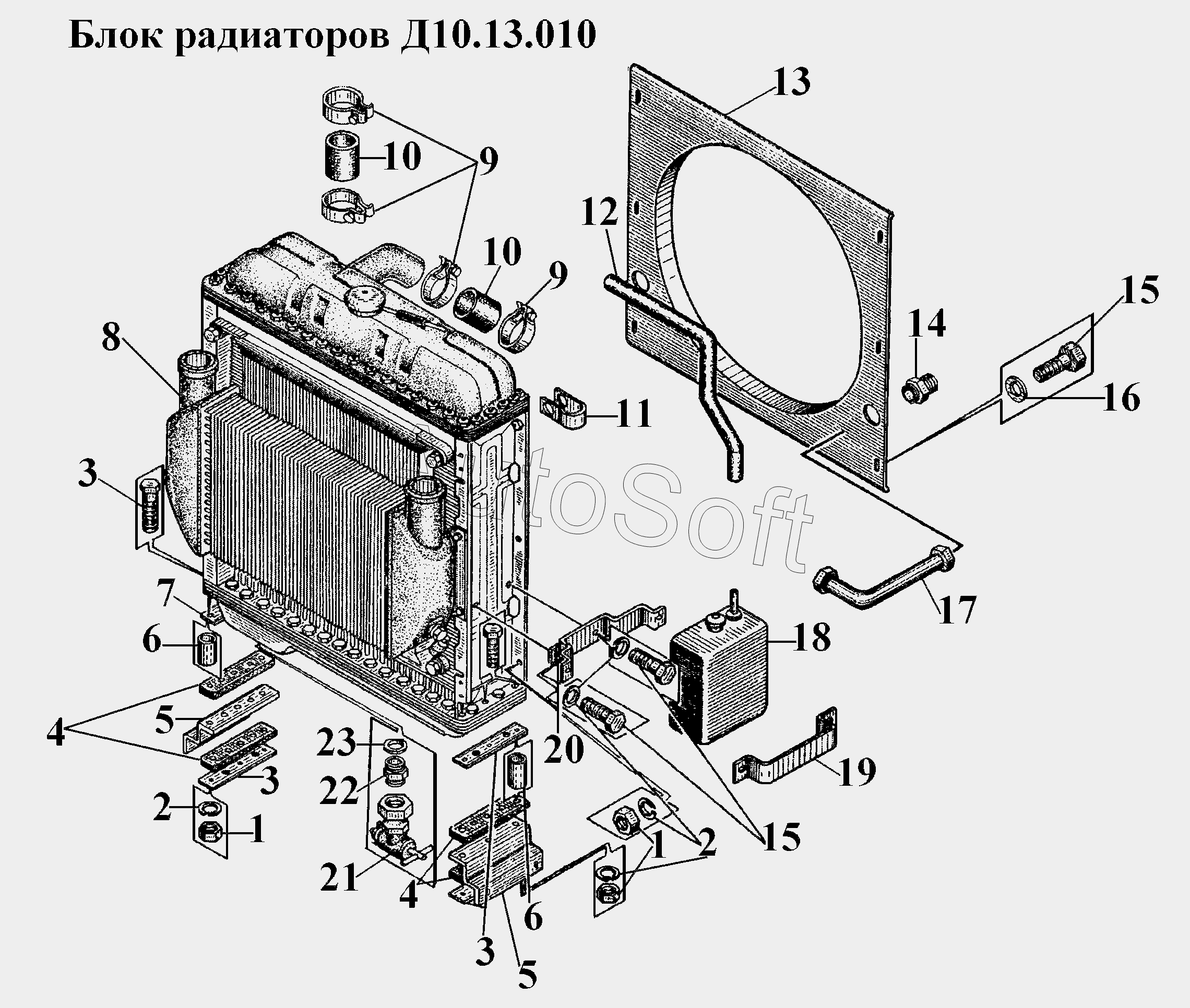

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Блок радиаторов Д10.13.010
77.06.017-10
77.06.017-20
82У.13.01.000-20
М8-6gх60.88 35.029
82У.13.01.000-10
85.13.046-3-20
85.13.431-20
100.13.040-20
М8-6gх16.88.35.029
8.01.10кп025
100.13.111-20
100 13.111-10
100.13.111
М8-Н.6.029
1
1
2
2
3
3
3
4
4
5
5
6
6
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100 13.111-10 | 1***0 | Подставка | |
| 100.13.040-20 | 1***0 | Кронштейн | |
| 100.13.111 | 1***1 | Подставка | |
| 100.13.111-20 | 1***0 | Подставка | |
| 77.06.017-10 | 7***0 | Хомутик стяжной | |
| 77.06.017-20 | 7***0 | Хомутик стяжной | |
| 8.01.10кп025 | 8***5 | Шайба | |
| 82У.13.01.000-10 | 8***0 | Блок радиаторов | |
| 82У.13.01.000-20 | 8***0 | Блок радиаторов | |
| 85.13.046-3-20 | 8***0 | Кран | |
| 85.13.431-20 | 8***0 | Кольцо уплотнительное | |
| М8-6gх16.88.35.029 | М***9 | Болт | |
| М8-6gх60.88 35.029 | М***9 | Болт | |
| М8-Н.6.029 | М***9 | Гайка | |
| 1 | М***6 | Гайка | |
| 2 | 8***5 | Шайба ГОСТ 6402-70 | |
| 3 | 1***6 | Пластина | |
| 4 | 1***0 | Пластина | |
| 5 | 1***2 | Подушка радиатора | |
| 6 | 8***5 | Втулка | |
| 7 | М***6 | Болт | |
| 8 | 8***0 | Блок радиаторов | |
| 9 | 7***7 | Хомутик стяжной | |
| 10 | 8***4 | Шланг | |
| 11 | 8***1 | Скоба | |
| 12 | 8***2 | Труба пароотводящая | |
| 13 | Д***1 | Кожух вентилятора | |
| 14 | 7***6 | Штуцер | |
| 15 | М***6 | Болт ГОСТ 7796-70 | |
| 16 | 8***3 | Шайба | |
| 17 | 8***0 | Трубка | |
| 18 | 1***2 | Бачок | |
| 19 | 1***6 | Хомут | |
| 20 | 1***0 | Кронштейн | |
| 21 | 8***3 | Кран | |
| 22 | 8***1 | Штуцер | |
| 23 | 8***1 | Кольцо уплотняющее |
