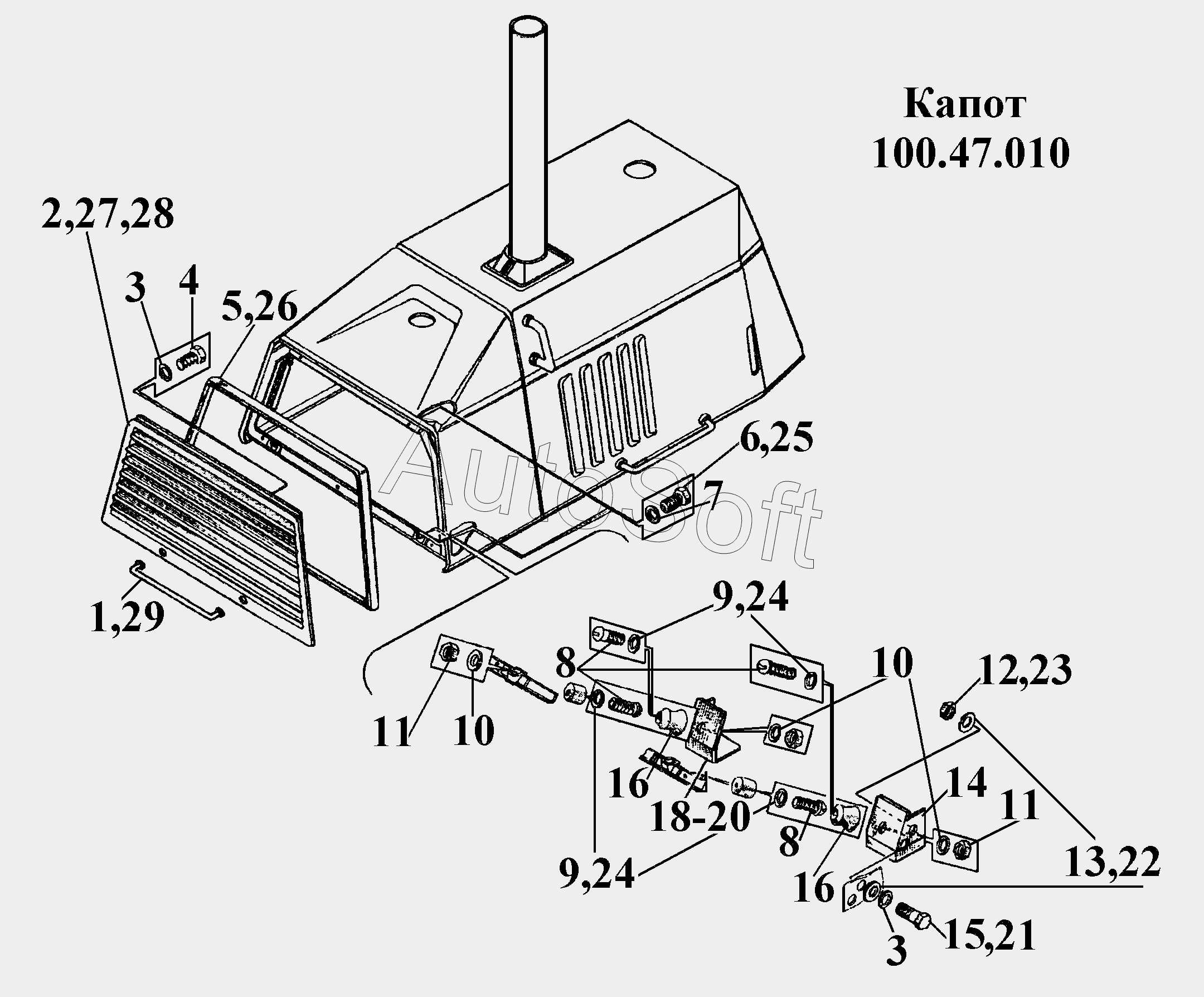

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Капот 100.47.010 (1)
22
13
14
15
16
16
18
19
20
21
12
23
24
24
25
26
27
28
29
B1.M6-6gx25.58.029
11
11
10
10
9
9
8
8
7
6
5
4
3
3
2
1
180.47.221-10
180.47.221-20
M6-7H.6.029
M10-6gx18.88.35.029
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 180.47.221-10 | 1***0 | Кронштейн левый | |
| 180.47.221-20 | 1***0 | Кронштейн левый | |
| B1.M6-6gx25.58.029 | B***9 | Винт | |
| M10-6gx18.88.35.029 | M***9 | Болт | |
| M6-7H.6.029 | M***9 | Гайка | |
| 1 | 8***9 | Поручень | |
| 2 | 1***7 | Решетка радиатора | |
| 3 | 1***5 | Шайба ГОСТ 6402-70 | |
| 4 | M***6 | Болт | |
| 5 | 1***1 | Уплотнитель | |
| 6 | M***6 | Болт | |
| 7 | 8***5 | Шайба ГОСТ 6402-70 | |
| 8 | B***6 | Винт | |
| 9 | 6***3 | Шайба | |
| 10 | 6***5 | Шайба ГОСТ 6402-70 | |
| 11 | M***6 | Гайка | |
| 12 | M***6 | Гайка | |
| 13 | 1***3 | Шайба | |
| 14 | 1***1 | Кронштейн левый | |
| 15 | M***6 | Болт | |
| 16 | А***2 | Фиксатор | |
| 18 | 1***2 | Кронштейн правый | |
| 19 | 1***0 | Кронштейн правый | |
| 20 | 1***0 | Кронштейн правый | |
| 21 | M***9 | Болт | |
| 22 | 1***5 | Шайба | |
| 23 | M***9 | Гайка | |
| 24 | 6***5 | Шайба | |
| 25 | M***9 | Болт | |
| 26 | 1***0 | Уплотнитель | |
| 27 | 1***0 | Решетка радиатора | |
| 28 | 1***0 | Решетка радиатора | |
| 29 | 8***0 | Поручень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
