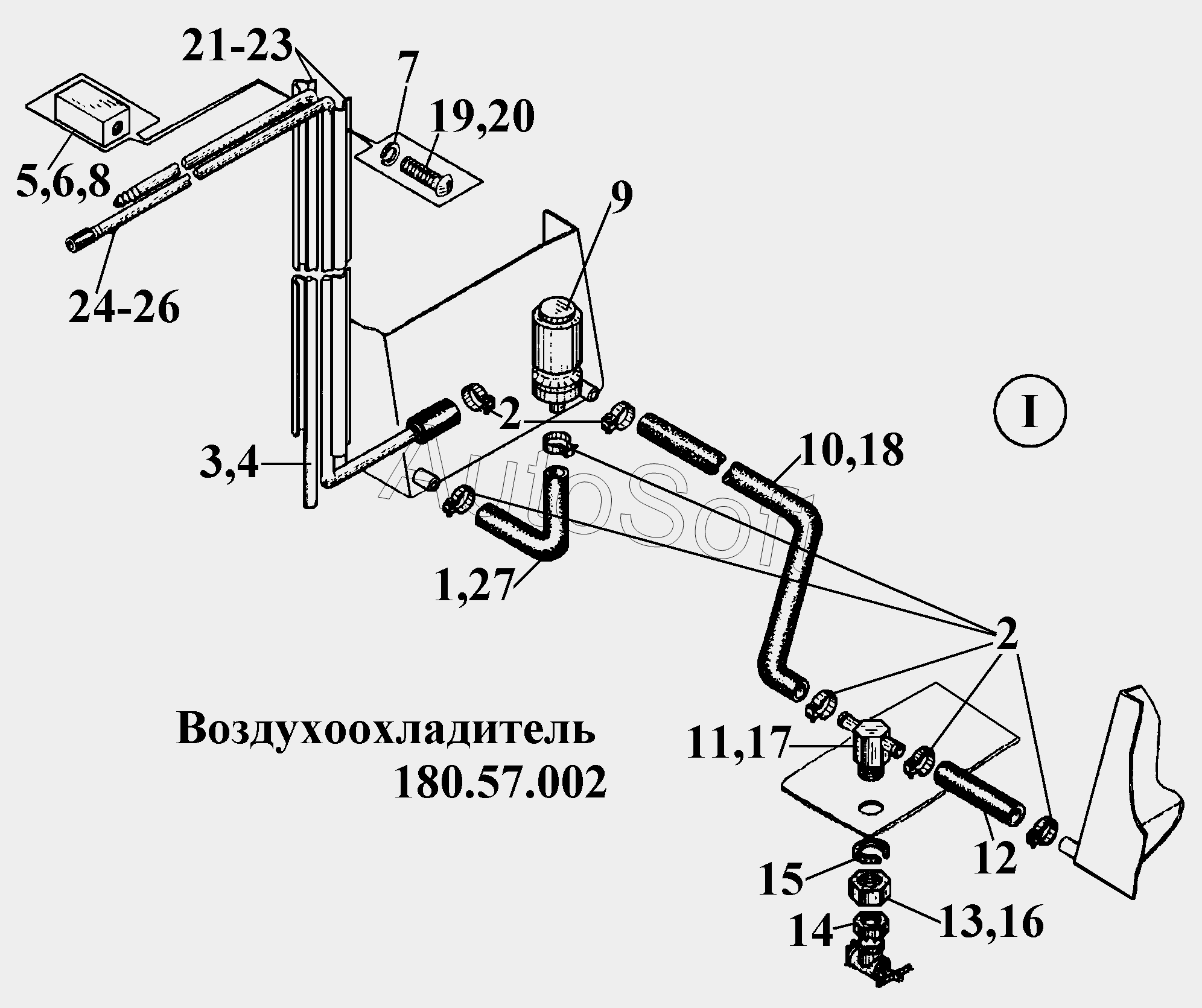

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Воздухоохладитель 180.57.002 (2)
13
27
26
25
24
23
21
20
19
18
17
16
15
14
77.06.011-10
12
11
10
9
8
7
6
5
4
3
2
2
1
180.57.279-21
77.06.011-20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 180.57.279-21 | 1***1 | Трубка | |
| 77.06.011-10 | 7***0 | Хомутик | |
| 77.06.011-20 | 7***0 | Хомут стяжной | |
| 1 | 1***3 | Трубка | |
| 2 | 7***1 | Хомутик стяжной | |
| 3 | 1***7 | Трубка слива воды | |
| 4 | 1***0 | Трубка слива воды | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Кронштейн | |
| 7 | 5***5 | Шайба ГОСТ 6402-70 | |
| 8 | К***0 | Кронштейн | |
| 9 | 1***6 | Электродвигатель с насосом | |
| 10 | 1***2 | Трубка | |
| 11 | 1***4 | Штуцер | |
| 12 | 1***1 | Трубка | |
| 13 | М***6 | Гайка | |
| 14 | 8***1 | Кран с воротком | |
| 15 | 2***5 | Шайба ГОСТ 6402-70 | |
| 16 | М***9 | Гайка | |
| 17 | 1***0 | Штуцер | |
| 18 | 1***2 | Трубка | |
| 19 | B***6 | Винт | |
| 20 | B***9 | Винт | |
| 21 | 1***5 | Рейка | |
| 22 | 1***0 | Рейка | |
| 23 | 1***0 | Рейка | |
| 24 | 1***6 | Трубка подачи воды | |
| 25 | 1***0 | Трубка подачи воды | |
| 26 | 1***0 | Трубка подачи воды | |
| 27 | 1***3 | Трубка |
