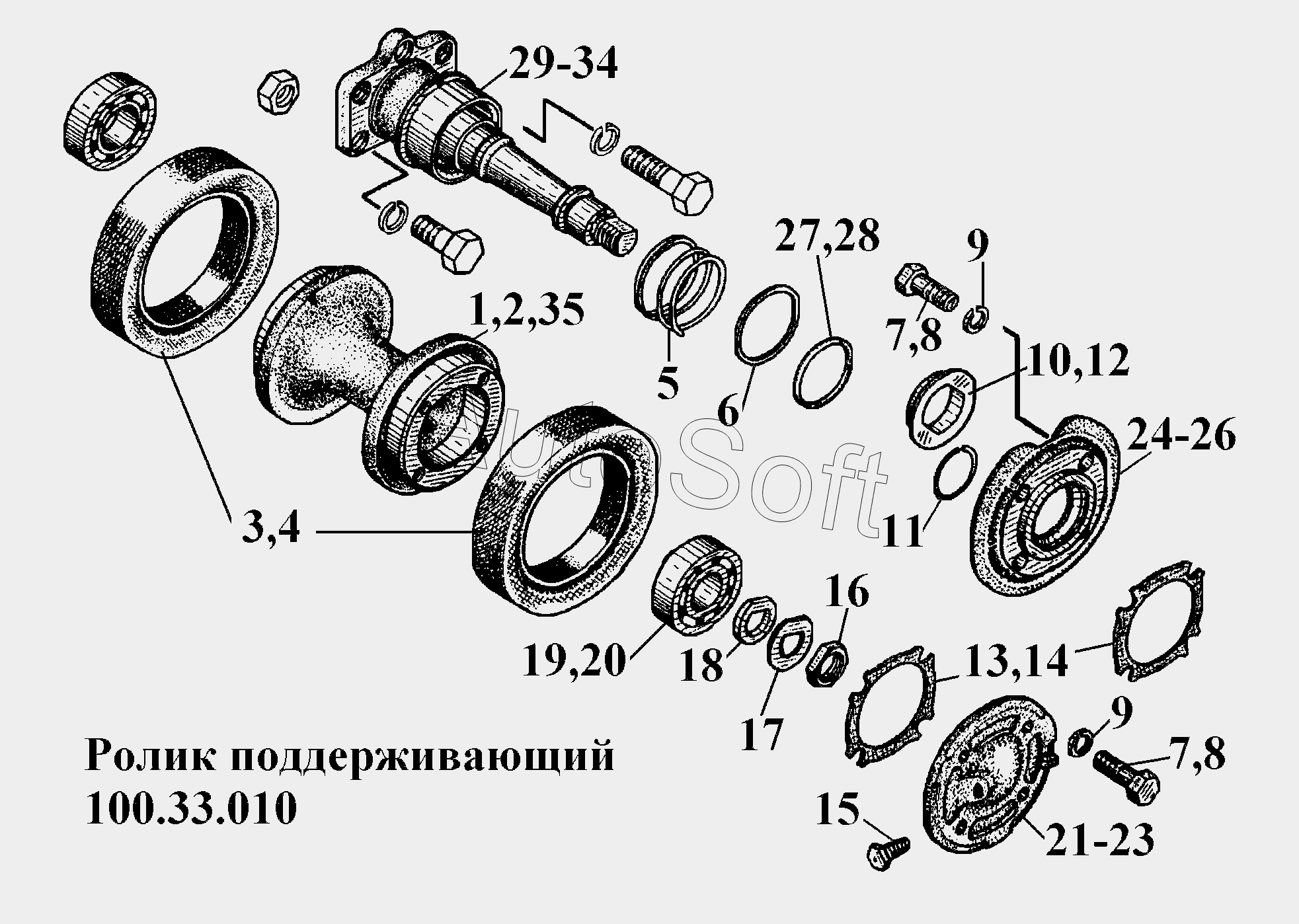

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Ролик поддерживающий 100.33.010
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
34
35
10
2
3
4
5
6
7
7
8
8
9
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***1 | Корпус ролика | |
| 2 | А***0 | Ступица РТМ-А23.1.25-79 | |
| 3 | А***2 | Бандаж | |
| 4 | А***0 | Бандаж резиновый РТМ-А23.1.25-79 | |
| 5 | А***5 | Пружина | |
| 6 | А***4 | Шайба РТМ-А23.1.11-79 | |
| 7 | M***9 | Болт | |
| 8 | M***6 | Болт | |
| 9 | 1***5 | Шайба ГОСТ 6402-70 | |
| 10 | А***2 | Кольцо уплотнительное | |
| 11 | A***6 | Кольцо стопорное | |
| 12 | A***8 | Кольцо | |
| 13 | А***4 | Прокладка | |
| 14 | А***0 | Прокладка | |
| 15 | К***9 | Пробка | |
| 16 | А***7 | Гайка низкая | |
| 17 | А***6 | Шайба отгибная | |
| 18 | А***5 | Шайба с лыской | |
| 19 | 4***7 | Шарикоподшипник радиальный однорядный | |
| 20 | 4***К | Подшипник ГОСТ 8338-75 | |
| 21 | А***3 | Крышка | |
| 22 | А***0 | Крышка | |
| 23 | А***0 | Крышка | |
| 24 | 1***4 | Корпус уплотнения | |
| 25 | 1***0 | Корпус уплотнения | |
| 26 | 1***0 | Корпус уплотнения | |
| 27 | А***3 | Кольцо | |
| 28 | А***Т | Кольцо | |
| 29 | А***1 | Кронштейн РТМ-А23.1.25-79 | |
| 30 | А***1 | Кронштейн сварной | |
| 31 | А***0 | Кронштейн сварной | |
| 32 | А***1 | Кронштейн сварной | |
| 34 | А***1 | Кронштейн сварной | |
| 35 | А***0 | Ступица РТМ-А23.1.25-79 |
