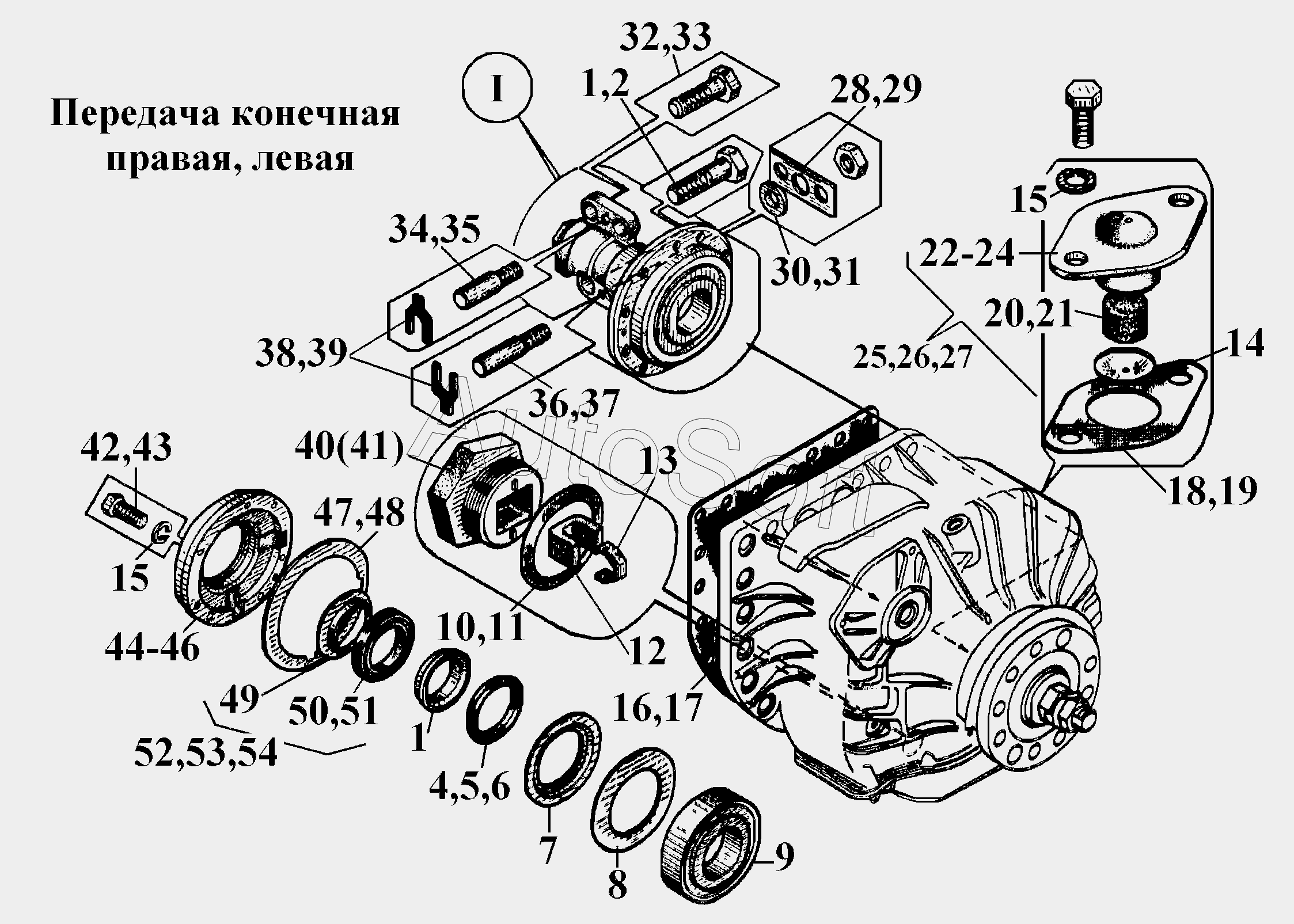

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Передача конечная правая, левая (5)
39
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
23
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
8
77.39.126-1 Б-20
77.39.126-1 Б-20
77.39.016-1-20
77.39.016-1-20
77.39.016-1-10
77.39.016-1-10
77.39.016-1
77.39.016-1
77.39.015-1Б-20
77.39.015-1Б-20
77.39.015-1Б-10
77.39.015-1Б-10
77.39.127-1-20
77.39.127-1-20
77.39.127-1
77.39.127-1
77.39.127-1-10
77.39.127-1-10
1
1
2
4
5
6
7
77.39.126-1Б-10
77.39.126-1Б-10
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.39.015-1Б-10 | 7***0 | Пробка с магнитом (поз. 41) | |
| 77.39.015-1Б-20 | 7***0 | Пробка с магнитом (поз. 41) | |
| 77.39.016-1 | 7***1 | Пробка с магнитом в сборе (с левой резьбой) | |
| 77.39.016-1-10 | 7***0 | Пробка с магнитом (поз. 41) | |
| 77.39.016-1-20 | 7***0 | Пробка с магнитом (поз. 41) | |
| 77.39.126-1 Б-20 | 7***0 | Пробка (поз. 40) | |
| 77.39.126-1Б-10 | 7***0 | Пробка (поз. 40) | |
| 77.39.127-1 | 7***1 | Пробка (поз. 40) | |
| 77.39.127-1-10 | 7***0 | Пробка (поз. 40) | |
| 77.39.127-1-20 | 7***0 | Пробка (поз. 40) | |
| 1 | 1***9 | Кольцо | |
| 2 | M***9 | Болт | |
| 4 | 7***А | Кольцо уплотнительное | |
| 5 | 7***0 | Кольцо уплотнительное | |
| 6 | 7***0 | Кольцо уплотнительное | |
| 7 | 1***6 | Шайба | |
| 8 | 7***8 | Шайба | |
| 9 | 3***М | Роликоподшипник радиальный с короткими роликами (75Х160Х37) | |
| 10 | 7***3 | Прокладка пробки | |
| 11 | 7***0 | Прокладка | |
| 12 | 5***2 | Магнит | |
| 13 | 7***А | Пластина запорная | |
| 14 | 7***6 | Набивка | |
| 15 | 1***5 | Шайба ГОСТ 6402-70 | |
| 16 | 7***2 | Прокладка корпуса конечной передачи | |
| 17 | 7***0 | Прокладка | |
| 18 | 7***7 | Прокладка | |
| 19 | 7***0 | Прокладка | |
| 20 | 7***3 | Заглушка | |
| 21 | 7***0 | Заглушка | |
| 22 | 7***1 | Крышка | |
| 23 | 7***0 | Крышка | |
| 24 | 7***0 | Крышка | |
| 25 | 7***1 | Крышка с сапуном в сборе | |
| 26 | 7***0 | Крышка с сапуном | |
| 27 | 7***0 | Крышка с сапуном | |
| 28 | 7***0 | Пластина замковая (1,4 мм) | |
| 29 | 7***0 | Пластина замковая | |
| 30 | 7***9 | Шайба черная | |
| 31 | 7***0 | Шайба черная | |
| 32 | M***6 | Болт | |
| 33 | M***9 | Болт | |
| 34 | 7***A | Штифт | |
| 35 | 7***0 | Штифт | |
| 36 | 7***А | Штифт | |
| 37 | 7***0 | Штифт | |
| 38 | 7***1 | Прокладка регулировочная | |
| 39 | 7***1 | Прокладка регулировочная | |
| 40 | 7***Б | Пробка | |
| 41 | 7***Б | Пробка с магнитом в сборе | |
| 42 | M***6 | Болт | |
| 43 | M***9 | Болт | |
| 44 | 1***1 | Корпус сальника | |
| 45 | 1***0 | Корпус сальника | |
| 46 | 1***0 | Корпус сальника | |
| 47 | 7***3 | Прокладка корпуса сальника | |
| 48 | 7***0 | Прокладка | |
| 49 | 1***5 | Шайба упорная | |
| 50 | 8***4 | Манжета | |
| 51 | 1***4 | Манжета | |
| 52 | 1***3 | Корпус сальника | |
| 53 | 1***0 | Корпус сальника | |
| 54 | 1***0 | Корпус сальника |
