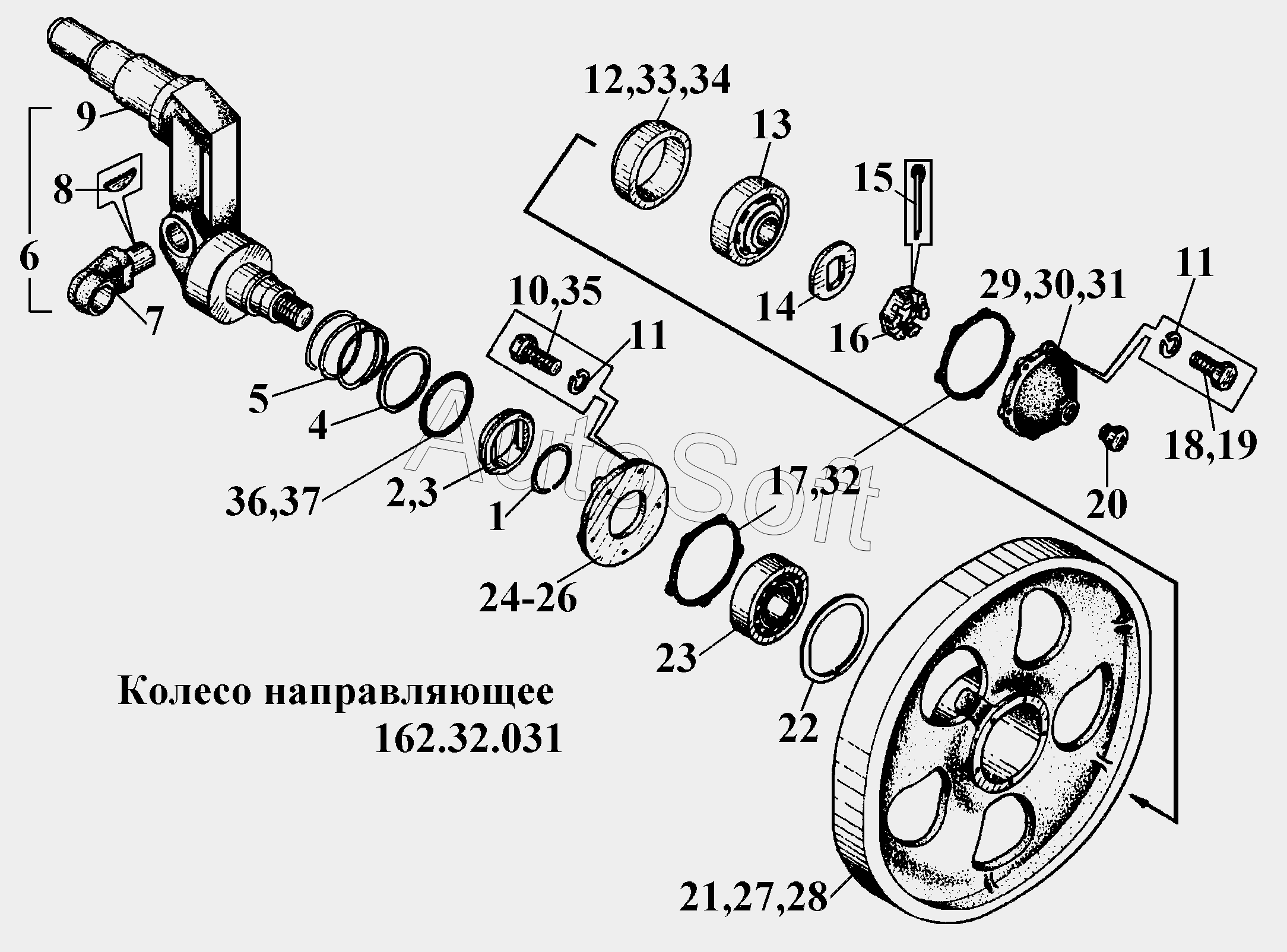

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Колесо направляющее 162.32.031 (2)
162.32.034-20
162.32.206-10
162.32.206-20
162.32.034-21
162.32.034-11
162.32.034-01
162.32.034-10
162.32.027-20
77.32.109-1-20
162.32.027-10
77.32.109-01
77.32.109-1-10
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 162.32.027-10 | 1***0 | Ось коленчатая | |
| 162.32.027-20 | 1***0 | Ось коленчатая | |
| 162.32.034-01 | 1***1 | Ось коленчатая левая (поз. 6) | |
| 162.32.034-10 | 1***0 | Ось коленчатая левая (поз. 6) | |
| 162.32.034-11 | 1***1 | Ось коленчатая левая (поз. 6) | |
| 162.32.034-20 | 1***0 | Ось коленчатая левая (поз. 6) | |
| 162.32.034-21 | 1***1 | Ось коленчатая левая (поз. 6) | |
| 162.32.206-10 | 1***0 | Ушко (поз. 7 на рисунке) | |
| 162.32.206-20 | 1***0 | Ушко (поз. 7 на рисунке) | |
| 77.32.109-01 | 7***1 | Ушко (поз. 7 на рисунке) | |
| 77.32.109-1-10 | 7***0 | Ушко | |
| 77.32.109-1-20 | 7***0 | Ушко | |
| 1 | А***1 | Кольцо стопорное | |
| 2 | A***1 | Кольцо уплотнительное | |
| 3 | A***1 | Кольцо | |
| 4 | А***1 | Шайба | |
| 5 | A***1 | Пружина | |
| 6 | 1***4 | Ось коленчатая левая | |
| 7 | 1***6 | Ушко | |
| 8 | 8***1 | Шпонка | |
| 9 | 1***7 | Ось коленчатая | |
| 10 | M***6 | Болт | |
| 11 | 1***5 | Шайба ГОСТ 6402-70 | |
| 12 | 7***7 | Втулка распорная | |
| 13 | 7***1 | Роликоподшипник конический, ГОСТ 333-59 | |
| 14 | 8***3 | Шайба упорная | |
| 15 | 8***1 | Шплинт | |
| 16 | 8***4 | Гайка | |
| 17 | 7***A | Прокладка | |
| 18 | M***9 | Болт | |
| 19 | M***6 | Болт | |
| 20 | 3***9 | Пробка | |
| 21 | 1***2 | Колесо направляющее | |
| 22 | К***0 | Кольцо упорное | |
| 23 | 7***3 | Подшипник | |
| 24 | 8***5 | Корпус уплотнения | |
| 25 | 8***0 | Корпус уплотнения | |
| 26 | 8***0 | Корпус уплотнения | |
| 27 | 1***0 | Колесо направляющее | |
| 28 | 1***0 | Колесо направляющее | |
| 29 | 7***A | Крышка | |
| 30 | 7***0 | Крышка | |
| 31 | 7***0 | Крышка | |
| 32 | 7***0 | Прокладка | |
| 33 | 7***0 | Втулка распорная | |
| 34 | 7***0 | Втулка распорная | |
| 35 | M***9 | Болт | |
| 36 | A***1 | Кольцо | |
| 37 | А***Т | Кольцо |
