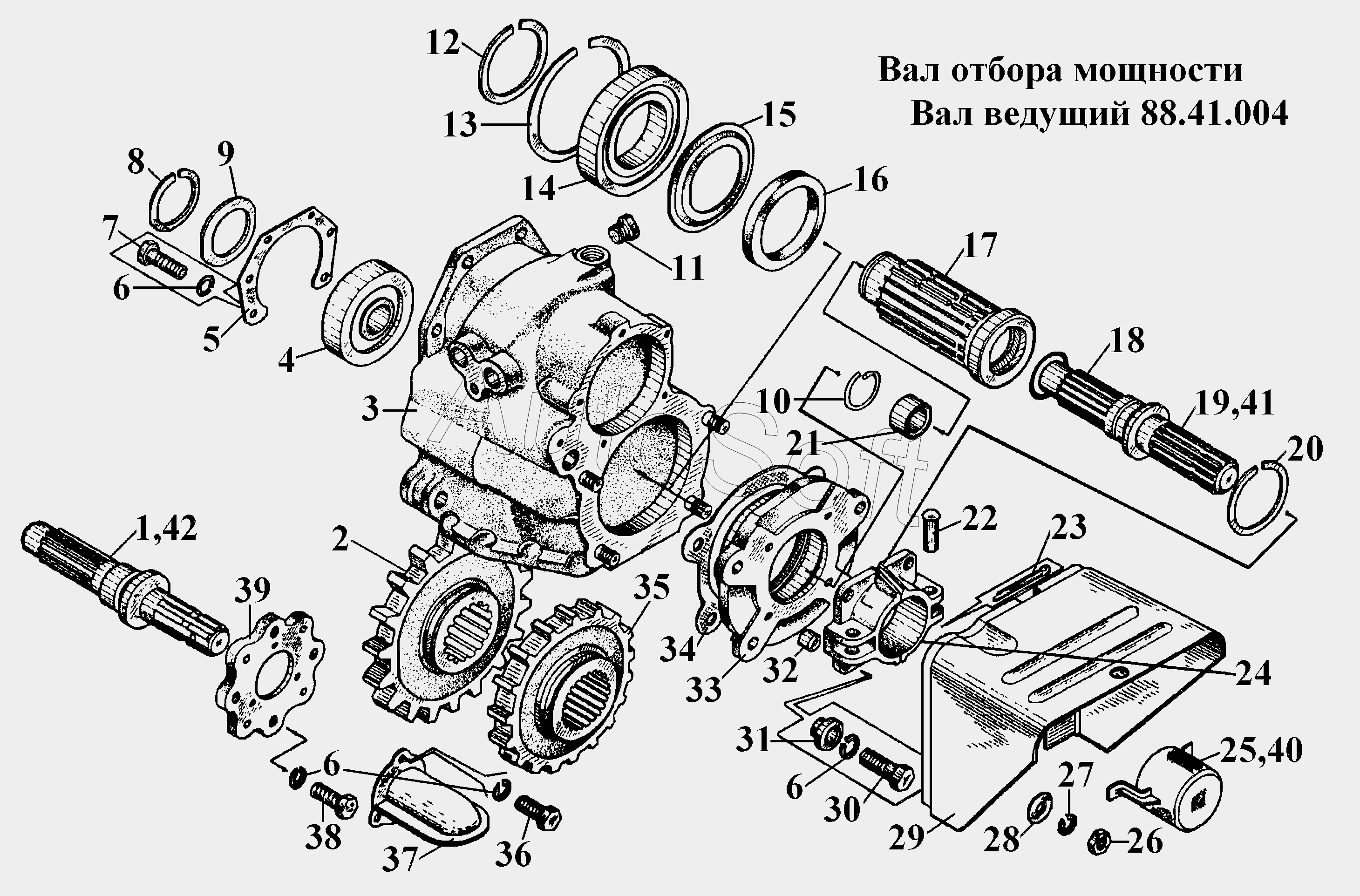

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Вал отбора мощности. Вал ведущий 88.41.004 (2)
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
5
6
6
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Хвостовик | |
| 2 | 8***2 | Шестерня ведомая | |
| 3 | 8***0 | Корпус | |
| 4 | 3***1 | Подшипник | |
| 5 | 8***1 | Крышка подшипника | |
| 6 | 8***5 | Шайба ГОСТ 6402-70 | |
| 7 | M***6 | Болт | |
| 8 | К***5 | Кольцо упорное наружное | |
| 9 | 7***7 | Кольцо | |
| 10 | 7***А | Кольцо запорное ведущего вала | |
| 11 | к***9 | Пробка | |
| 12 | К***5 | Кольцо упорное наружное | |
| 13 | К***0 | Кольцо упорное внутреннее | |
| 14 | 2***М | Подшипник | |
| 15 | 8***0 | Шайба масло отражательная | |
| 16 | 1***4 | Манжета | |
| 17 | 8***6 | Вал ведомый | |
| 18 | 0***2 | Кольцо | |
| 19 | 8***6 | Вал ведомый | |
| 20 | К***2 | Кольцо | |
| 21 | 8***3 | Втулка центрирующая | |
| 22 | 6***р | Ось | |
| 23 | 4***6 | Шплинт | |
| 24 | 8***9 | Фланец | |
| 25 | 7***7 | Колпак | |
| 26 | М***6 | Гайка | |
| 27 | 1***5 | Шайба ГОСТ 6402-70 | |
| 28 | 1***3 | Шайба | |
| 29 | 8***6 | Кожух защитный | |
| 30 | M***6 | Болт | |
| 31 | 8***3 | Втулка | |
| 32 | 8***5 | Проставка | |
| 33 | 8***2 | Стакан подшипника | |
| 34 | 8***8 | Прокладка | |
| 35 | 8***4 | Шестерня ведомая | |
| 36 | M***6 | Болт | |
| 37 | 7***6 | Колпак в сборе | |
| 38 | M***6 | Болт | |
| 39 | 8***2 | Фланец (ставится по заказу) | |
| 40 | 7***6 | Колпак | |
| 41 | 8***7 | Хвостовик | |
| 42 | 8***9 | Хвостовик (ставится по заказу) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
