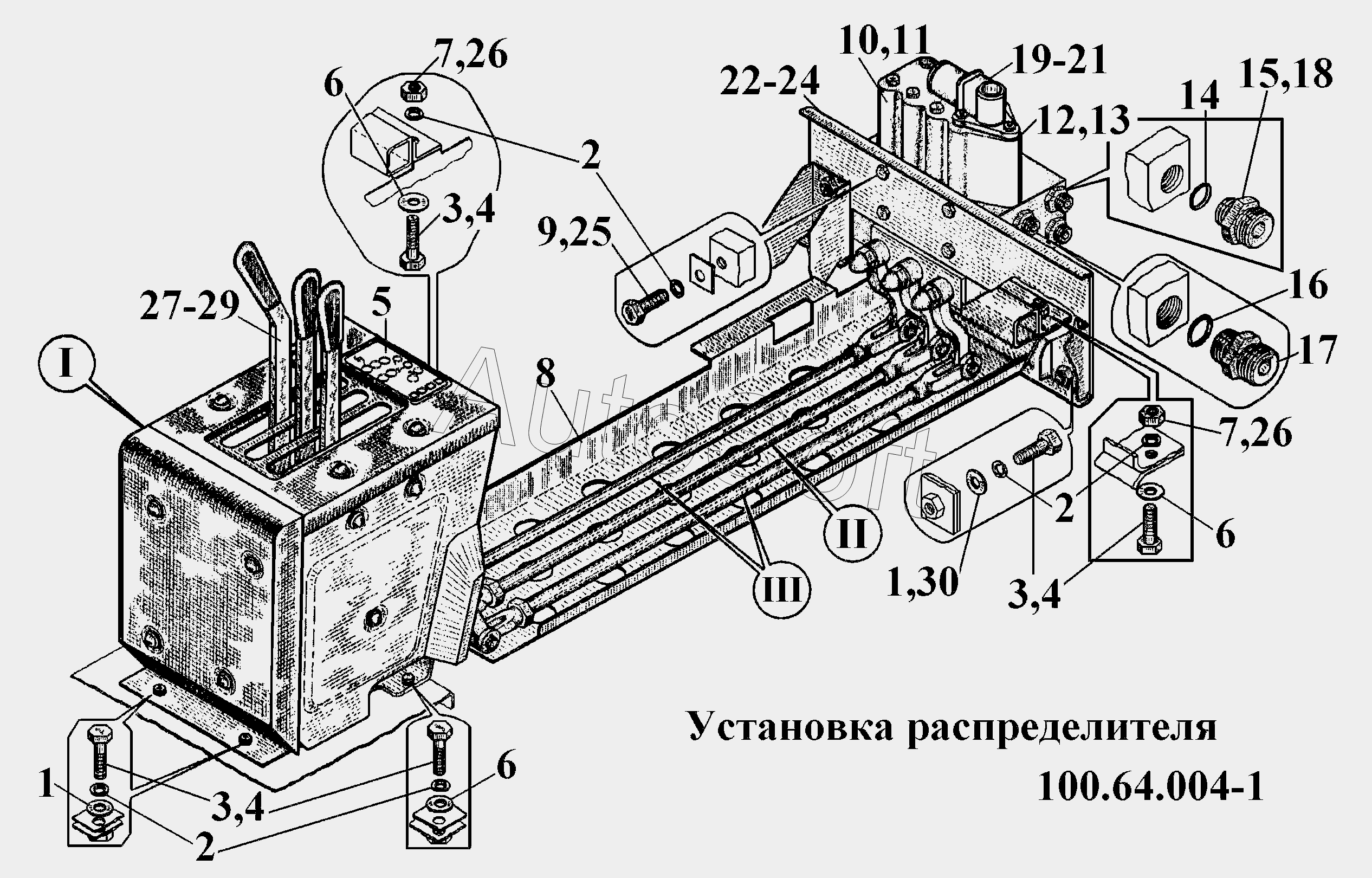

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Установка распределителя 100.64.004-1 (1)
23
15
16
17
18
19
21
22
14
24
25
26
26
27
29
30
6
6
6
77.37.143А-10
Н.036.04.011-01
020-025-30-2-4
1
1
2
2
2
3
3
3
4
4
4
5
77.37.143А-20
7
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 020-025-30-2-4 | 0***4 | Кольцо (на рис. позиция 16) | |
| 77.37.143А-10 | 7***0 | Кольцо уплотнительное | |
| 77.37.143А-20 | 7***0 | Кольцо уплотнительное | |
| Н.036.04.011-01 | Н***1 | Штуцер ввертной (на рис. поз.17) | |
| 1 | C***3 | Шайба | |
| 2 | 1***5 | Шайба ГОСТ 6402-70 | |
| 3 | M***6 | Болт | |
| 4 | M***9 | Болт | |
| 5 | 1***2 | Табличка 125x80 | |
| 6 | С***3 | Шайба | |
| 7 | М***6 | Гайка ГОСТ 2524-70 | |
| 8 | 1***2 | Защита | |
| 9 | M***6 | Болт | |
| 10 | Р***Г | Распределитель | |
| 11 | Р***2 | Распределитель | |
| 12 | 5***0 | Прокладка | |
| 13 | 5***2 | Прокладка | |
| 14 | 0***2 | Кольцо | |
| 15 | Н***5 | Штуцер проходной | |
| 16 | 7***А | Кольцо уплотнительное | |
| 17 | Н***1 | Штуцер ввертной | |
| 18 | Н***1 | Штуцер ввертной | |
| 19 | 1***0 | Патрубок сливной | |
| 20 | 1***0 | Патрубок сливной | |
| 21 | 1***0 | Патрубок сливной | |
| 22 | 1***3 | Опора распределителя | |
| 23 | 1***0 | Опора распределителя | |
| 24 | 1***0 | Опора распределителя | |
| 25 | M***9 | Болт | |
| 26 | М***9 | Гайка | |
| 27 | 1***1 | Перекидка | |
| 28 | 1***0 | Перекидка | |
| 29 | 1***0 | Перекидка | |
| 30 | С***5 | Шайба |
