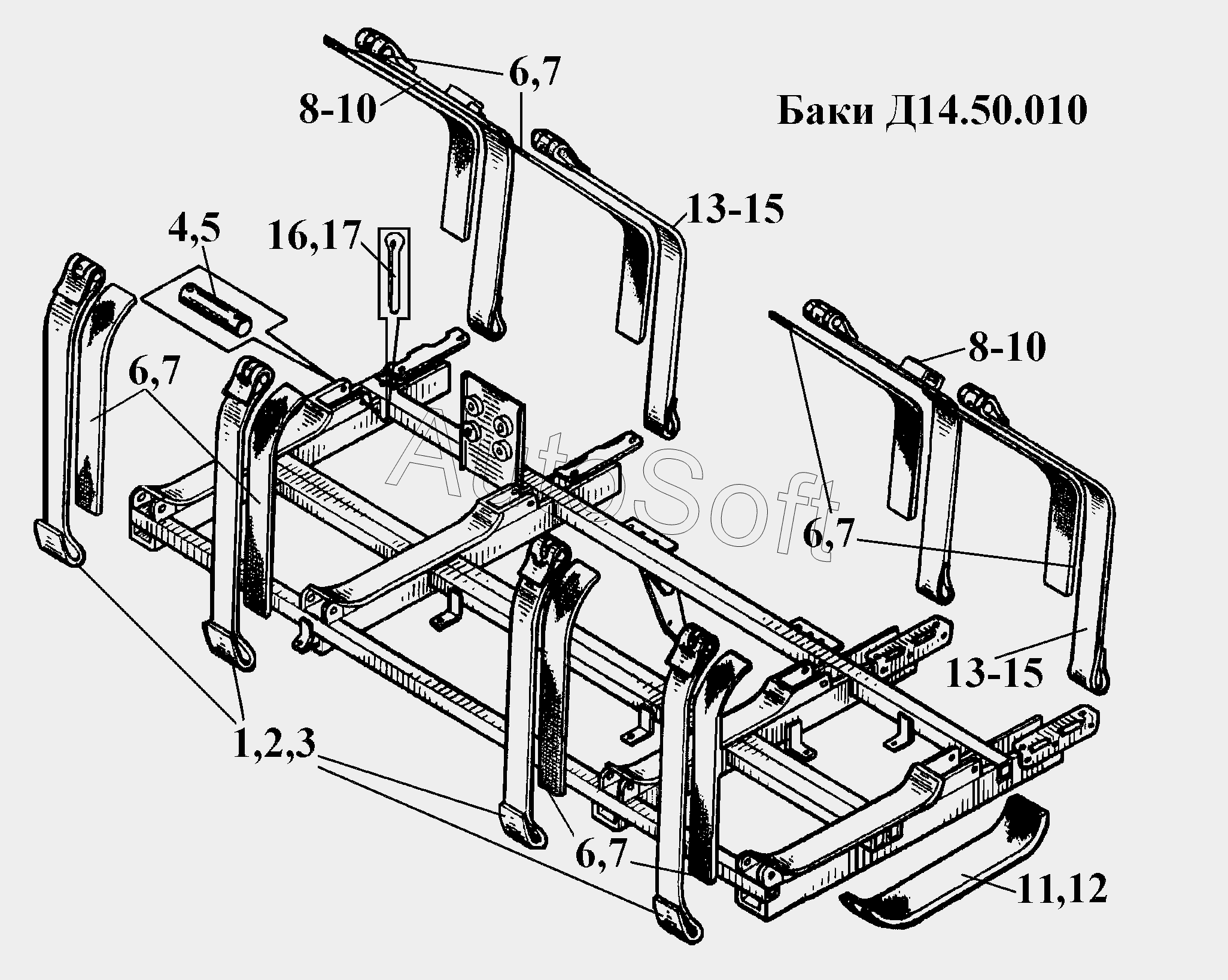

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Баки Д14.50.010 (2)
1
2
3
4
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
12
13
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***2 | Лента внутренняя | |
| 2 | Д***0 | Лента внутренняя | |
| 3 | Д***0 | Лента внутренняя | |
| 4 | 7***1 | Палец бугеля | |
| 5 | 7***0 | Палец | |
| 6 | 1***1 | Прокладка | |
| 7 | 1***1 | Подкладка | |
| 8 | Д***0 | Лента наружная | |
| 9 | Д***4 | Лента наружная | |
| 10 | Д***0 | Лента наружная | |
| 11 | Д***5 | Уплотнитель УМ | |
| 12 | Д***0 | Уплотнитель УМ | |
| 13 | Д***1 | Лента наружная | |
| 14 | Д***0 | Лента наружная | |
| 15 | Д***0 | Лента наружная | |
| 16 | 4***2 | Шплинт 3,2x20.016 | |
| 17 | 4***2 | Шплинт 3,2x20.029 |
