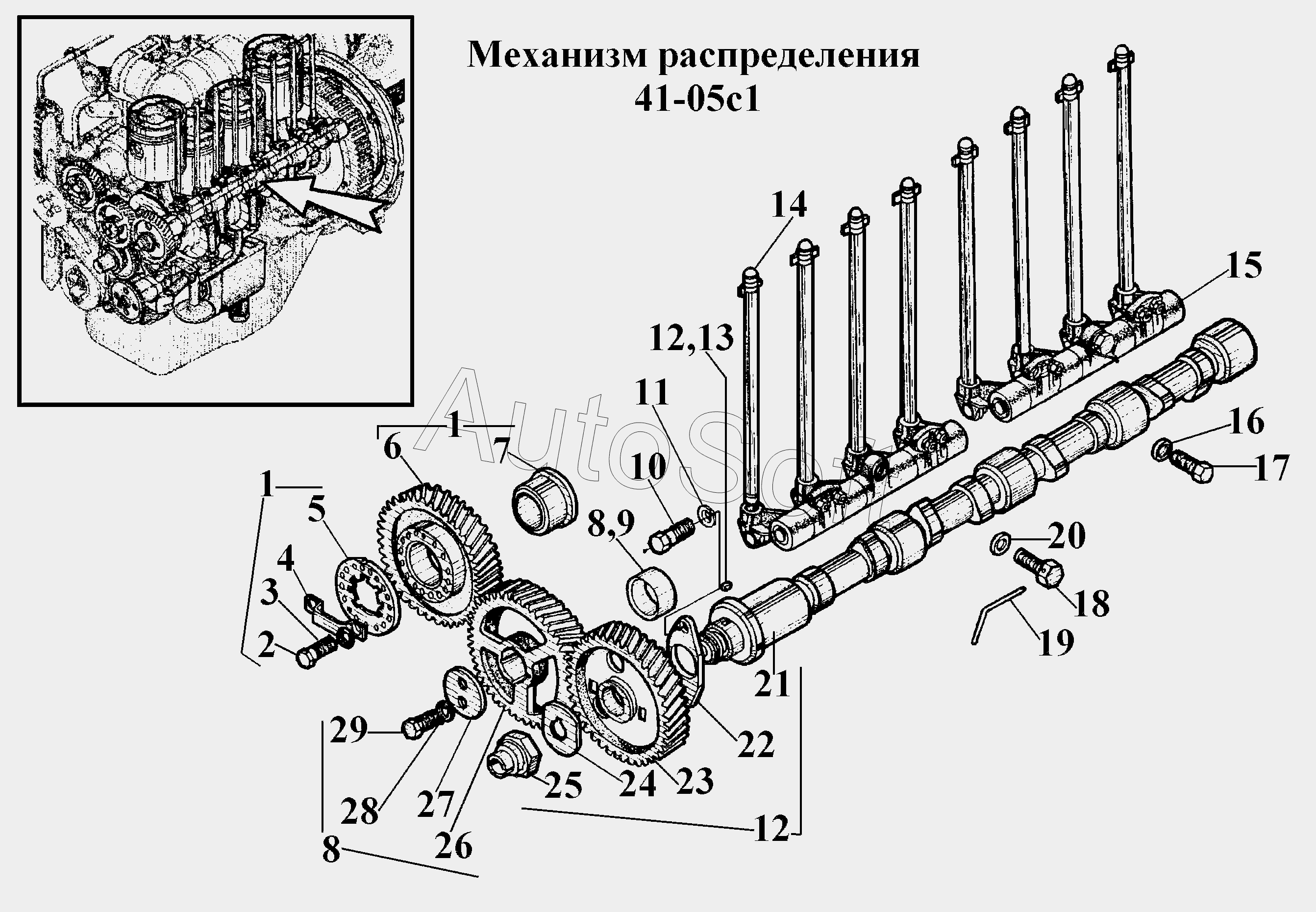

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Механизм распределения 41-05с1
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
1
14
13
12
12
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Колесо зубчатое с фланцем | |
| 2 | М***3 | Болт ГОСТ 7796-70 | |
| 3 | 1***5 | Шайба ГОСТ 6402-70 | |
| 4 | 4***1 | Скоба | |
| 5 | 4***7 | Фланец шлицевой | |
| 6 | 4***2 | Шестерня привода топливного насоса в сборе | |
| 7 | С***5 | Втулка | |
| 8 | 6***6 | Установка зубчатого колеса | |
| 9 | 4***1 | Втулка | |
| 10 | М***3 | Болт | |
| 11 | 1***5 | Шайба ГОСТ 6402-70 | |
| 12 | 4***4 | Вал распределительный | |
| 13 | 8***1 | Шпонка | |
| 14 | 6***А | Штанга толкателя | |
| 15 | 4***З | Ось толкателей | |
| 16 | 1***5 | Шайба ГОСТ 6402-70 | |
| 17 | М***3 | Болт ГОСТ 7796-70 | |
| 18 | 6***А | Болт специальный | |
| 19 | 6***5 | Проволока 01-0-с | |
| 20 | А***5 | Шайба | |
| 21 | 4***0 | Вал распределительный | |
| 22 | 4***3 | Шайба упорная | |
| 23 | ***" | "Колесо зубчатое m=3,5 | |
| 24 | 0***1 | Шайба стопорная | |
| 25 | 0***2 | Гайка поводок | |
| 26 | 6***9 | Шестерня паразитная в сборе | |
| 27 | С***6 | Шайба | |
| 28 | 8***5 | Шайба ГОСТ 6402-70 | |
| 29 | М***3 | Болт |
