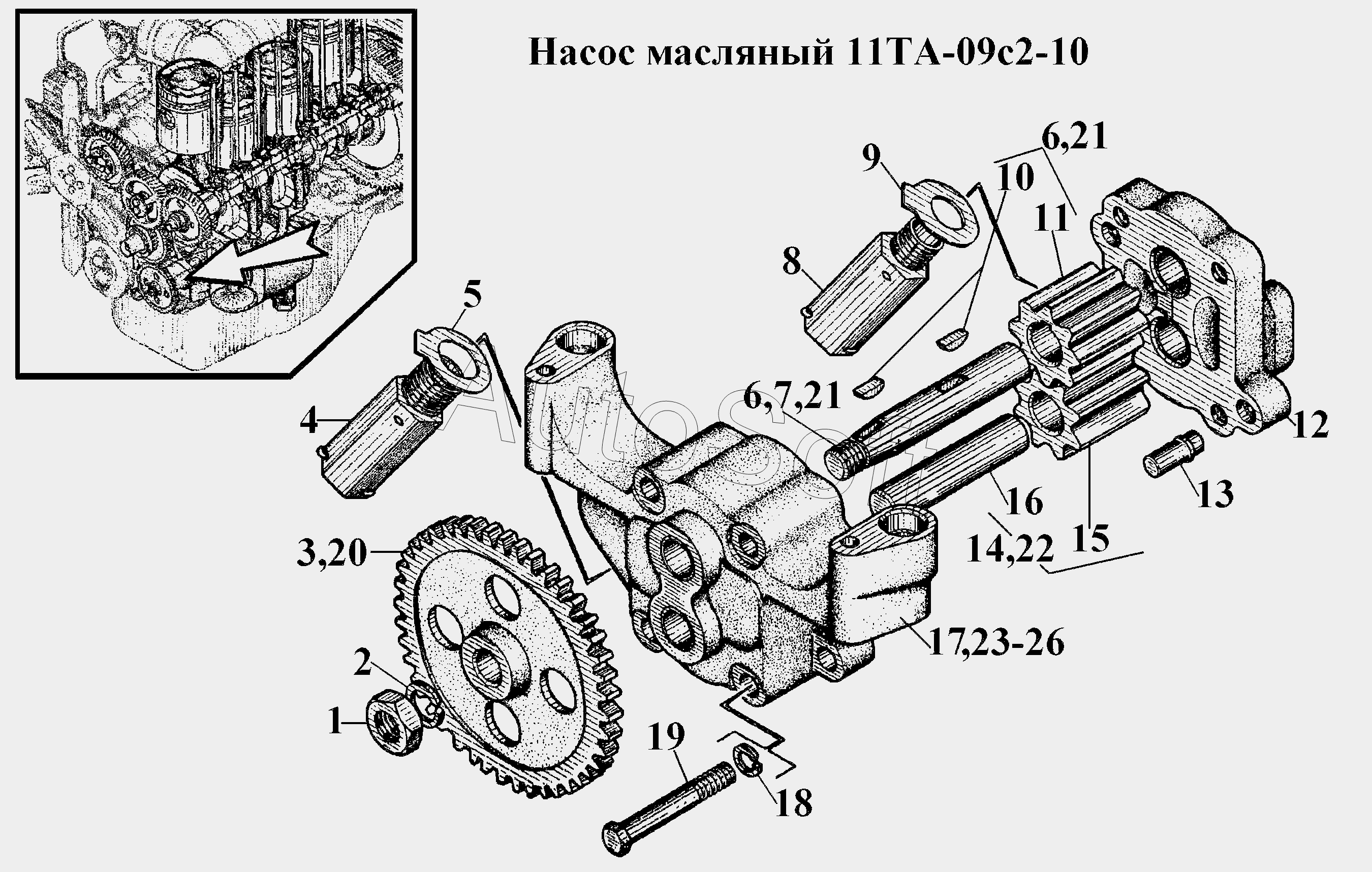

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Насос масляный 11ТА-09с2-10
19
11
12
13
14
15
16
17
18
10
20
21
21
22
23
26
2
11Т-09с4-00.40
11Т-0904-00.10
11Т-0905-00.10
11Т-0905-01.10
11Т-09с7-00.10
11Т-09с4-00.50
11Т-09с4-00.30
1
11Т-09с4-00.10
3
4
5
6
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11Т-0904-00.10 | 1***0 | Валик | |
| 11Т-0905-00.10 | 1***0 | Колесо зубчатое | |
| 11Т-0905-01.10 | 1***0 | Колесо зубчатое | |
| 11Т-09с4-00.10 | 1***0 | Крышка | |
| 11Т-09с4-00.30 | 1***0 | Крышка | |
| 11Т-09с4-00.40 | 1***0 | Крышка | |
| 11Т-09с4-00.50 | 1***0 | Крышка | |
| 11Т-09с7-00.10 | 1***0 | Ось | |
| 1 | 1***5 | Гайка | |
| 2 | 1***5 | Шайба ГОСТ 6402-70 | |
| 3 | 1***3 | Колесо зубчатое | |
| 4 | М***0 | Клапан редукционный нагнетающей секции | |
| 5 | М***9 | Шайба стопорная | |
| 6 | 1***5 | Колесо зубчатое | |
| 7 | 1***4 | Валик | |
| 8 | М***1 | Клапан предохранительный радиаторной секции | |
| 9 | М***6 | Шайба стопорная | |
| 10 | 5***5 | Шпонка | |
| 11 | 1***5 | Колесо зубчатое | |
| 12 | 1***4 | Крышка | |
| 13 | 0***1 | Штифт | |
| 14 | 1***6 | Колесо зубчатое | |
| 15 | 1***1 | Колесо зубчатое | |
| 16 | 1***7 | Ось | |
| 17 | 1***3 | Корпус | |
| 18 | 1***5 | Шайба ГОСТ 6402-70 | |
| 19 | М***3 | Болт | |
| 20 | 1***0 | Колесо зубчатое | |
| 21 | 1***0 | Колесо зубчатое | |
| 22 | 1***0 | Колесо зубчатое | |
| 23 | 1***0 | Корпус | |
| 24 | 1***0 | Корпус | |
| 25 | 1***0 | Корпус | |
| 26 | 1***0 | Корпус |
