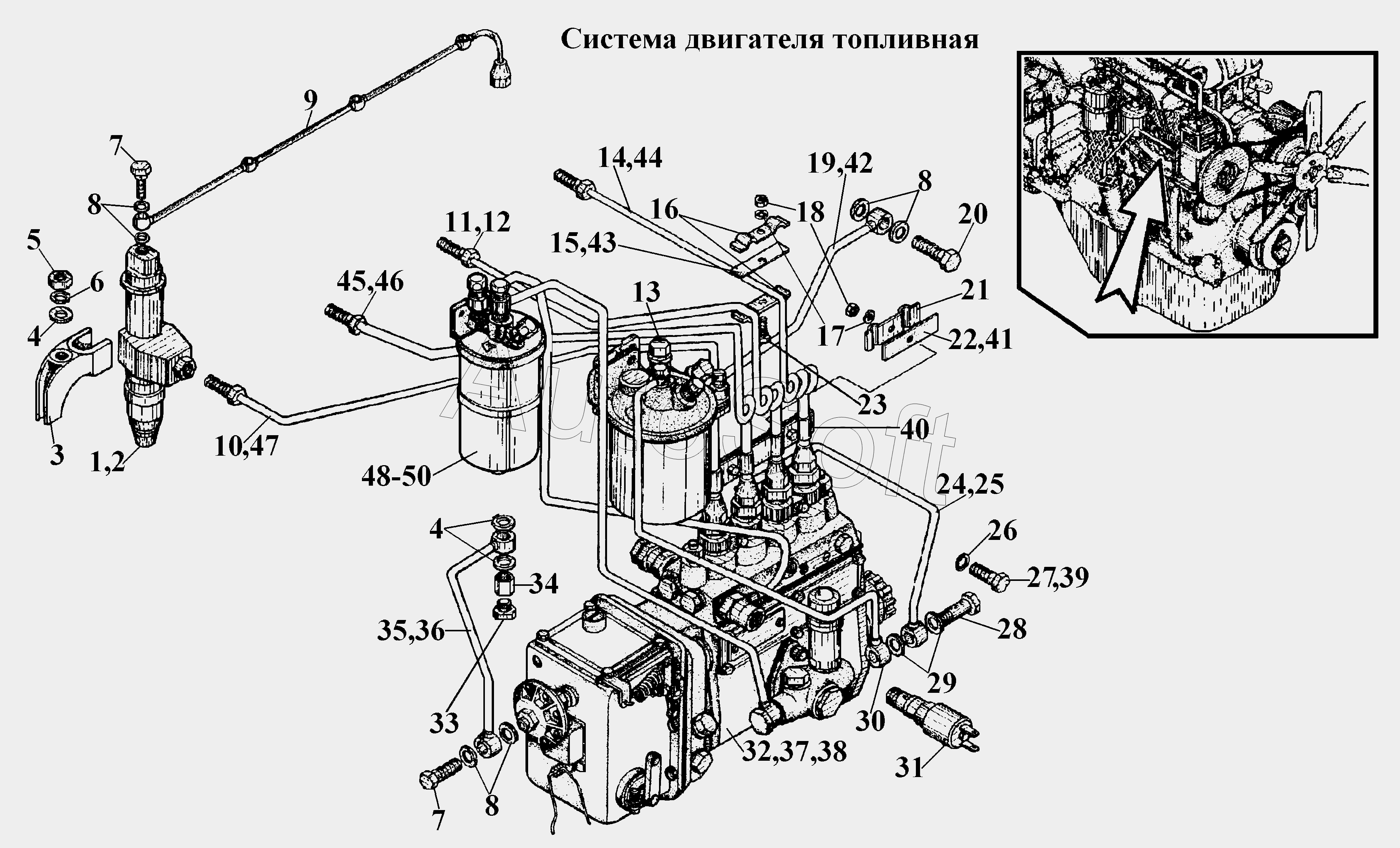

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Система двигателя топливная
1
2
3
4
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Форсунка | |
| 2 | 1***1 | Форсунка | |
| 3 | 0***3 | Скоба крепления форсунки | |
| 4 | 0***2 | Шайба скобы крепления форсунки | |
| 5 | М***5 | Гайка | |
| 6 | 1***5 | Шайба ГОСТ 6402-70 | |
| 7 | 4***5 | Болт | |
| 8 | 4***А | Прокладка | |
| 9 | 4***Б | Топливопровод слива | |
| 10 | 4***1 | Топливопровод высокого давлении | |
| 11 | 4***0 | Топливопровод высокого давления | |
| 12 | 4***1 | Топливопровод высокого давления | |
| 13 | 4***1 | Фильтр грубой очистки топлива ФГ-25 | |
| 14 | 4***1 | Топливопровод высокого давления | |
| 15 | 1***1 | Прокладка | |
| 16 | 1***1 | Планка зажима | |
| 17 | 6***5 | Шайба ГОСТ 6402-70 | |
| 18 | М***3 | Гайка | |
| 19 | 4***4 | Топливопровод слива | |
| 20 | 0***5 | Болт | |
| 21 | 0***А | Планка зажимная | |
| 22 | 0***6 | Прокладка | |
| 23 | M***3 | Болт | |
| 24 | 4***0 | Топливопровод от насоса к топливоподкачивающему насосу | |
| 25 | 4***2 | Топливопровод от насоса к помпе | |
| 26 | 1***5 | Шайба ГОСТ 6402-70 | |
| 27 | M***3 | Болт | |
| 28 | С***6 | Болт поворотного угольника | |
| 29 | С***9 | Прокладка | |
| 30 | 4***А | Топливопровод от фильтра грубой очистки к топливоподкачивающему насосу | |
| 31 | 4***1 | Клапан электромагнитный топливный | |
| 32 | 4***1 | Насос топливный АТНМ 4100 10-22-01 с регулятором | |
| 33 | 4***7 | Пробка коническая | |
| 34 | 4***0 | Штуцер | |
| 35 | 4***2 | Трубопровод подвода воздуха к пневмокорректору | |
| 36 | 4***0 | Трубопровод подвода воздуха к пневмокорректору | |
| 37 | 4***0 | Насос топливный АТНМ 4100 10-22-01 с регулятором | |
| 38 | 4***0 | Насос топливный АТНМ 4100 10-22-01 с регулятором | |
| 39 | M***9 | Болт | |
| 40 | 4***4 | Скоба | |
| 41 | 0***0 | Прокладка | |
| 42 | 4***0 | Топливопровод слива | |
| 43 | 1***0 | Прокладка | |
| 44 | 4***0 | Топливопровод высокого давления | |
| 45 | 4***1 | Топливопровод высокого давления | |
| 46 | 4***0 | Топливопровод высокого давления | |
| 47 | 4***0 | Топливопровод высокого давления | |
| 48 | 4***3 | Фильтр тонкой очистки топлива ФТ-80 с топливопроводами | |
| 49 | 4***0 | Фильтр тонкой очистки топлива ФТ-80 с топливопроводами | |
| 50 | 4***0 | Фильтр тонкой очистки топлива ФТ-80 с топливопроводами |
