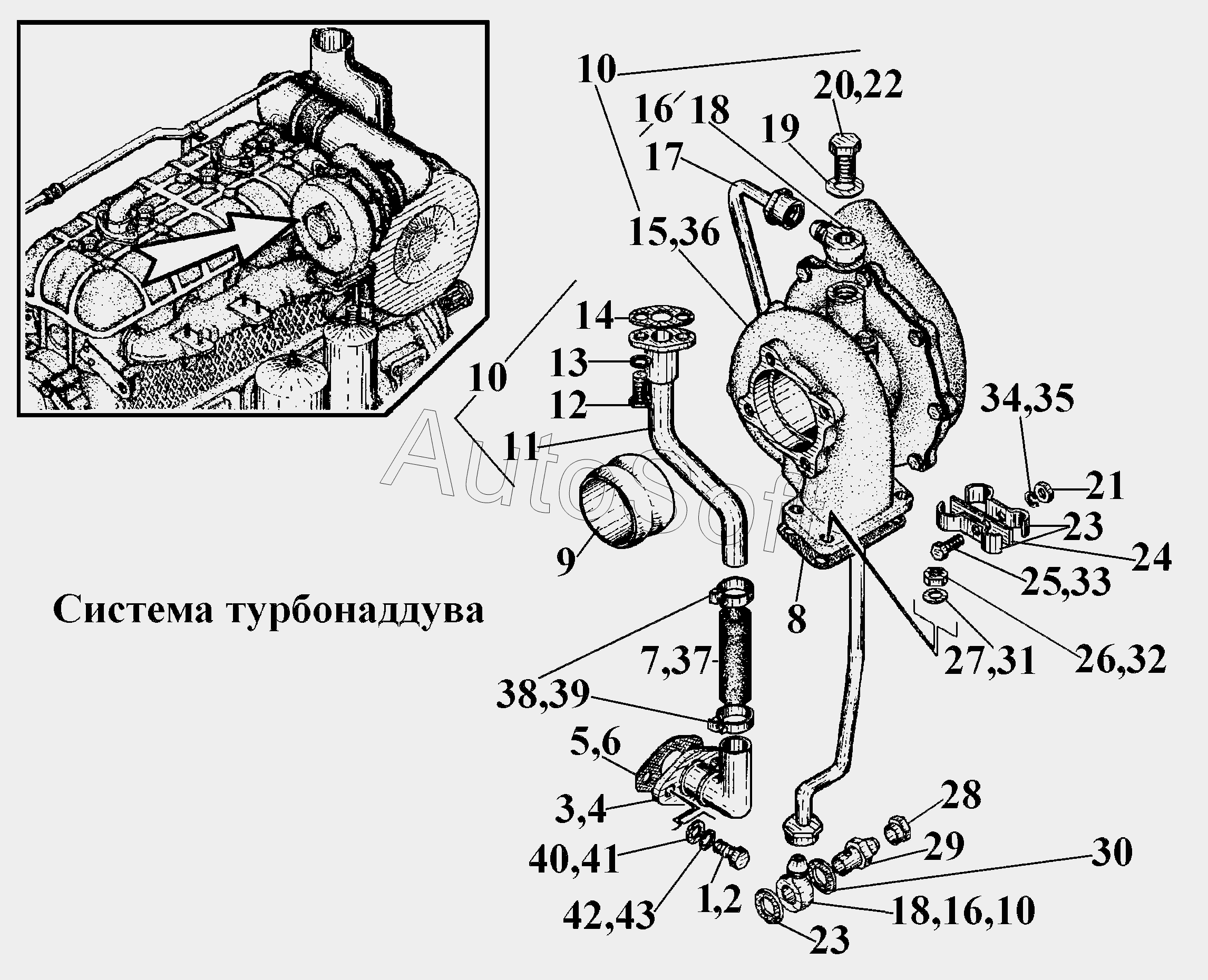

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Система турбонаддува
31
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
17
32
33
34
35
36
37
38
39
40
41
42
43
4
К.65Г.05.0212
440-18с5-10-01.20
440-18с2-12-01.10
440-18с2-12-01.20
440-1818-11.20
М6-6Н.6-029
440-1819.20
440-18сЗ-10.20
440-18с4-12.20
1
2
3
M8-6gx20.88.35.029
5
6
7
8
9
10
10
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-1818-11.20 | 4***0 | Прокладка | |
| 440-1819.20 | 4***0 | Прокладка стяжной планки | |
| 440-18с2-12-01.10 | 4***0 | Турбокомпрессор с трубками | |
| 440-18с2-12-01.20 | 4***0 | Турбокомпрессор с трубками | |
| 440-18с4-12.20 | 4***0 | Трубка подвода масла | |
| 440-18с5-10-01.20 | 4***0 | Трубка отвода масла | |
| 440-18сЗ-10.20 | 4***0 | Трубка подвода масла | |
| M8-6gx20.88.35.029 | M***9 | Болт | |
| К.65Г.05.0212 | К***2 | Шайба | |
| М6-6Н.6-029 | М***9 | Гайка | |
| 1 | M***3 | Болт | |
| 2 | M***9 | Болт | |
| 3 | 4***0 | Патрубок слива масла | |
| 4 | 4***5 | Патрубок слива масла | |
| 5 | 6***6 | Прокладка | |
| 6 | 6***0 | Прокладка | |
| 7 | 4***1 | Шланг соединительный | |
| 8 | 4***1 | Прокладка | |
| 9 | 4***0 | Компенсатор | |
| 10 | 4***1 | Турбокомпрессор с трубками | |
| 11 | 4***1 | Трубка отвода масла | |
| 12 | M***3 | Болт | |
| 13 | 8***5 | Шайба ГОСТ 6402-70 | |
| 14 | 4***1 | Прокладка | |
| 15 | 4***2 | Турбокомпрессор ТКР7Н-1 | |
| 16 | 4***0 | Трубка подвода масла | |
| 17 | 4***2 | Трубка подвода масла | |
| 18 | 4***7 | Угольник поворотный | |
| 19 | С***9 | Прокладка | |
| 20 | А***3 | Болт поворотного угольника | |
| 21 | М***3 | Гайка | |
| 22 | А***0 | Болт поворотного угольника | |
| 23 | 4***7 | Планка стяжная | |
| 24 | 4***9 | Прокладка стяжной планки | |
| 25 | M***3 | Болт | |
| 26 | М***6 | Гайка | |
| 27 | А***1 | Шайба | |
| 28 | 5***Б | Пробка | |
| 29 | 4***7 | Штуцер | |
| 30 | С***9 | Прокладка | |
| 31 | А***2 | Шайба | |
| 32 | М***2 | Гайка | |
| 33 | M***9 | Болт | |
| 34 | 6***5 | Шайба ГОСТ 6402-70 | |
| 35 | 6***2 | Шайба | |
| 36 | 4***0 | Турбокомпрессор ТКР7Н-1.10 | |
| 37 | 4***0 | Шланг соединительный | |
| 38 | 4***1 | Хомут | |
| 39 | 4***0 | Хомут | |
| 40 | А***1 | Шайба | |
| 41 | А***2 | Шайба | |
| 42 | 8***5 | Шайба ГОСТ 6402-70 | |
| 43 | 8***2 | Шайба |
