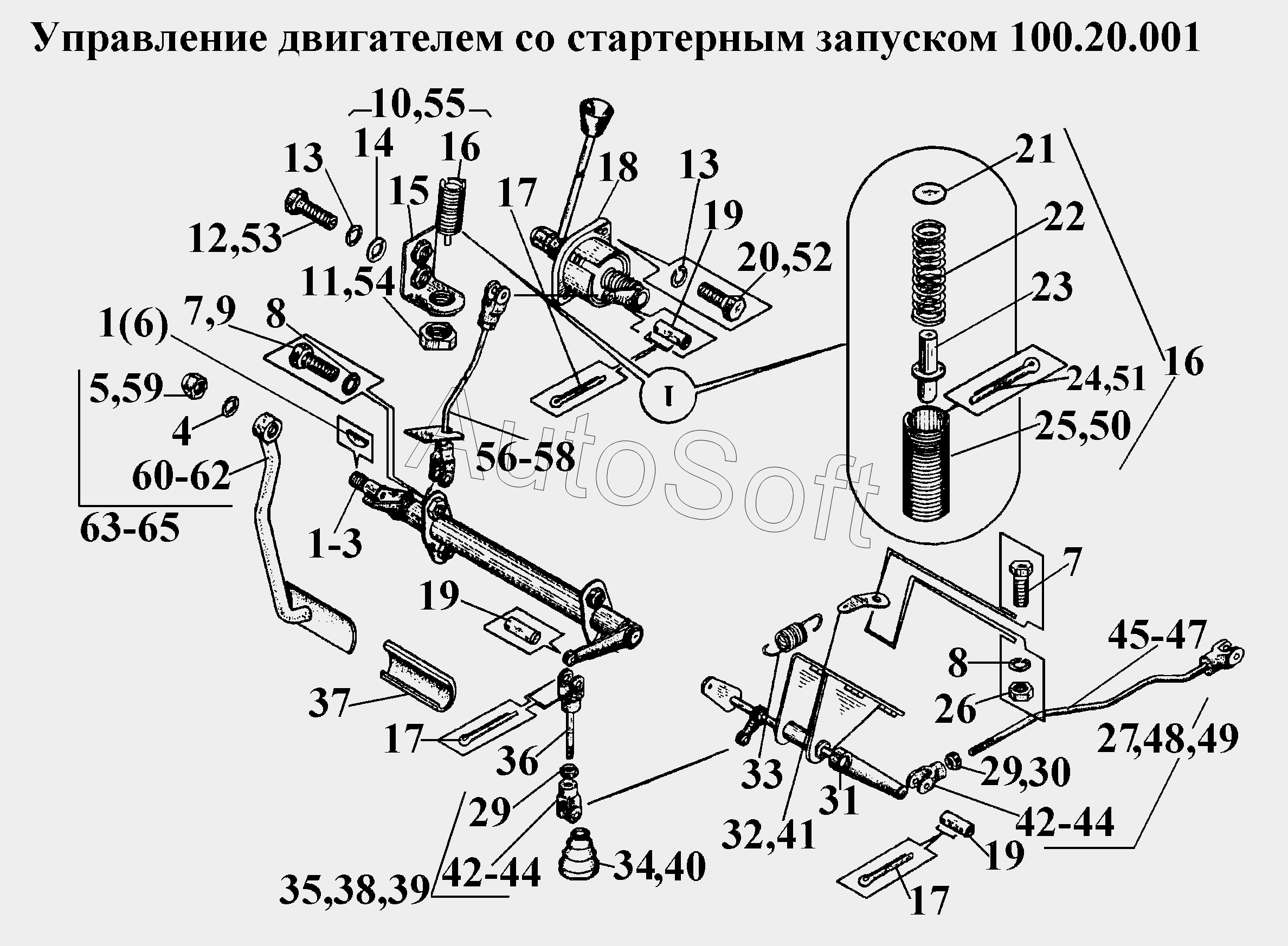

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Управление двигателем со стартерным запуском 100.20.001
37
46
45
44
44
42
42
41
40
39
38
47
36
35
34
33
32
31
30
29
29
56
65
63
62
60
59
58
27
55
54
53
52
51
50
49
48
180.20.022-20
7
7
6
5
4
3
1
1
100.20.023-20
100.20.023-10
8
8
С8.01.10кп.0215
180.20.020-20
162.20.314-20
3,2x18.029
180.20.030-20
180.20.028-20
М10-6Н.6.029
54.20.405-1-20
17
17
17
26
25
24
23
22
21
20
19
19
19
18
180.20.022-10
16
16
15
14
13
13
12
11
10
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100.20.023-10 | 1***0 | Кронштейн с рычагами | |
| 100.20.023-20 | 1***0 | Кронштейн с рычагами | |
| 162.20.314-20 | 1***0 | Пружина | |
| 180.20.020-20 | 1***0 | Тяга вертикальная | |
| 180.20.022-10 | 1***0 | Муфта управления | |
| 180.20.022-20 | 1***0 | Муфта управления | |
| 180.20.028-20 | 1***0 | Кронштейн с бонками | |
| 180.20.030-20 | 1***0 | Ограничитель | |
| 3,2x18.029 | 3***9 | Шплинт | |
| 54.20.405-1-20 | 5***0 | Палец | |
| М10-6Н.6.029 | М***9 | Гайка | |
| С8.01.10кп.0215 | С***5 | Шайба | |
| 1 | 1***0 | Кронштейн педали | |
| 2 | 1***7 | Кронштейн педали | |
| 3 | 1***0 | Кронштейн педали | |
| 4 | 1***5 | Шайба ГОСТ 6402-70 | |
| 5 | 1***5 | Гайка колпачковая | |
| 6 | 4***5 | Шпонка | |
| 7 | M***6 | Болт | |
| 8 | 1***5 | Шайба ГОСТ 6402-70 | |
| 9 | M***9 | Болт | |
| 10 | 1***9 | Кронштейн с ограничителем | |
| 11 | М***6 | Гайка | |
| 12 | M***6 | Болт | |
| 13 | 8***5 | Шайба ГОСТ 6402-70 | |
| 14 | С***3 | Шайба | |
| 15 | 1***8 | Кронштейн с бонками | |
| 16 | 1***0 | Ограничитель | |
| 17 | 3***6 | Шплинт | |
| 18 | 1***2 | Муфта управления | |
| 19 | 5***1 | Палец | |
| 20 | M***6 | Болт | |
| 21 | 1***2 | Дно | |
| 22 | 1***5 | Пружина | |
| 23 | 1***3 | Упор | |
| 24 | 3***6 | Шплинт | |
| 25 | 1***4 | Корпус | |
| 26 | М***6 | Гайка ГОСТ 2524-70 | |
| 27 | 1***3 | Тяга топливного насоса | |
| 29 | М***6 | Гайка | |
| 30 | М***9 | Гайка | |
| 31 | 1***3 | Кронштейн с рычагами | |
| 32 | 1***0 | Кронштейн пружины | |
| 33 | 1***4 | Пружина | |
| 34 | 1***7 | Чехол | |
| 35 | 1***5 | Тяга вертикальная | |
| 36 | 1***0 | Тяга вертикальная | |
| 37 | А***В | Чехол | |
| 38 | 1***0 | Тяга вертикальная | |
| 39 | 1***0 | Тяга вертикальная | |
| 40 | 1***0 | Чехол | |
| 41 | 1***0 | Кронштейн пружины | |
| 42 | 7***А | Вилка | |
| 43 | 7***0 | Вилка | |
| 44 | 7***0 | Вилка | |
| 45 | 1***2 | Тяга топливного насоса | |
| 46 | 1***0 | Тяга топливного насоса | |
| 47 | 1***0 | Тяга топливного насоса | |
| 48 | 1***0 | Тяга топливного насоса | |
| 49 | 1***0 | Тяга топливного насоса | |
| 50 | 1***0 | Корпус | |
| 51 | 3***9 | Шплинт | |
| 52 | M***9 | Болт | |
| 53 | M***9 | Болт | |
| 54 | М***9 | Гайка | |
| 55 | 1***0 | Кронштейн с ограничителем | |
| 56 | 1***4 | Тяга | |
| 57 | 1***0 | Тяга | |
| 58 | 1***0 | Тяга | |
| 59 | 1***0 | Гайка колпачковая | |
| 60 | 1***8 | Педаль управления | |
| 61 | 1***0 | Педаль управления | |
| 62 | 1***0 | Педаль управления | |
| 63 | 1***2 | Кронштейн педали | |
| 64 | 1***0 | Кронштейн педали | |
| 65 | 1***0 | Кронштейн педали |
