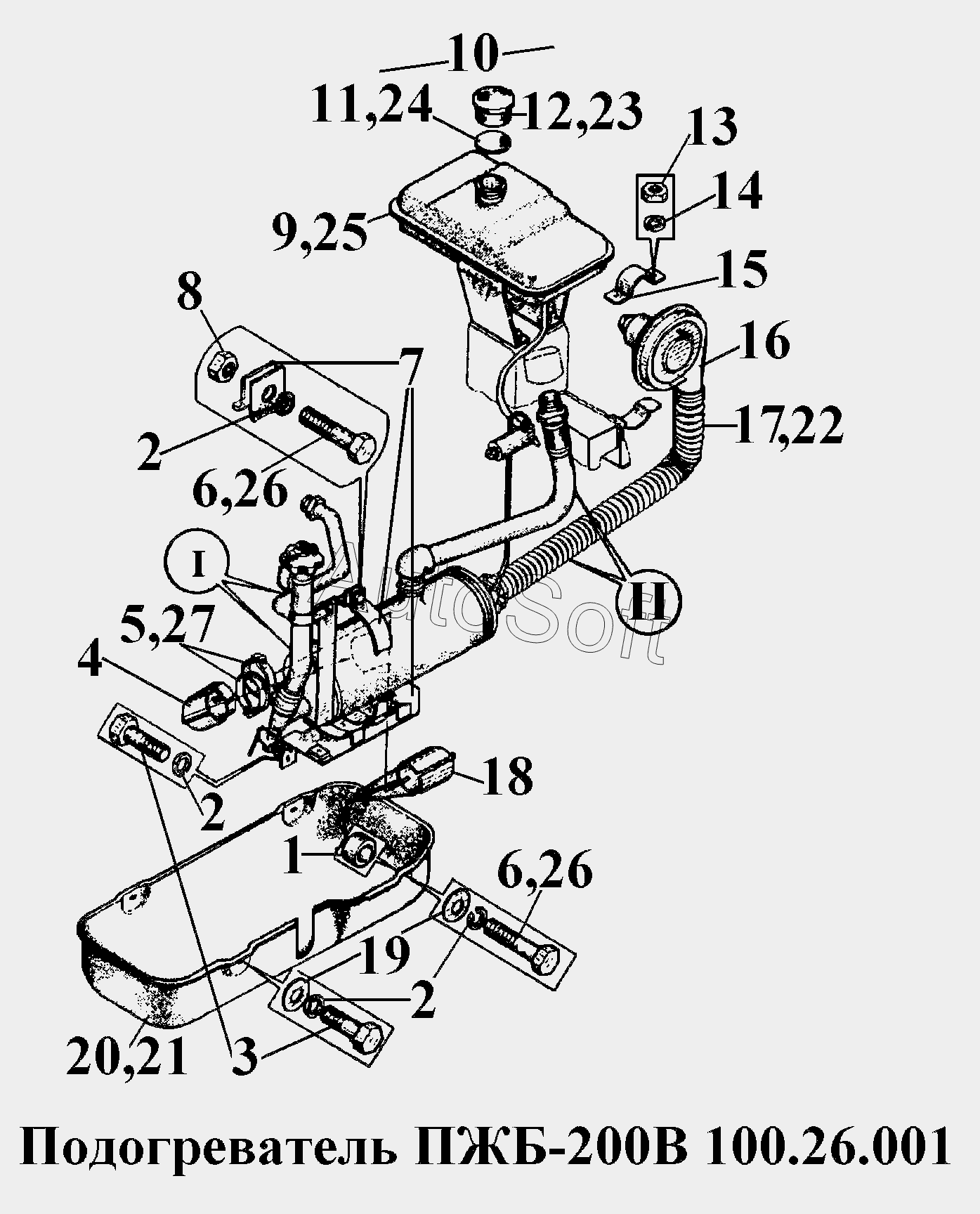

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Подогреватель ПЖБ-200В 100.26.001 (1)
13
27
26
26
25
24
23
22
21
20
19
18
17
16
15
14
Б77.26.013-10
12
11
10
9
8
7
6
6
5
4
3
2
2
2
1
100.26.014-10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100.26.014-10 | 1***0 | Седло | |
| Б77.26.013-10 | Б***0 | Патрубок промежуточный | |
| 1 | Б***7 | Втулка | |
| 2 | 1***5 | Шайба ГОСТ 6402-70 | |
| 3 | M***6 | Болт | |
| 4 | Б***3 | Патрубок промежуточный | |
| 5 | 7***6 | Хомутик стяжной | |
| 6 | M***6 | Болт | |
| 7 | 1***4 | Седло | |
| 8 | М***6 | Гайка ГОСТ 2524-70 | |
| 9 | 1***1 | Бачок топливный | |
| 10 | 5***1 | Крышка | |
| 11 | 5***1 | Крышка | |
| 12 | 5***9 | Прокладка крышки бачка | |
| 13 | М***6 | Гайка | |
| 14 | 8***5 | Шайба ГОСТ 6402-70 | |
| 15 | 8***1 | Хомут | |
| 16 | 8***2 | Вентилятор ПЖБ 300А-1015200 | |
| 17 | 1***2 | Кронштейн вентилятора | |
| 18 | Б***2 | Патрубок подводящий | |
| 19 | 1***3 | Шайба | |
| 20 | К***1 | Кожух поддона | |
| 21 | К***0 | Кожух поддона | |
| 22 | 1***0 | Кронштейн вентилятора | |
| 23 | 5***0 | Прокладка | |
| 24 | 5***0 | Крышка | |
| 25 | 1***0 | Бачок топливный | |
| 26 | M***6 | Болт | |
| 27 | 7***0 | Хомут стяжной |
