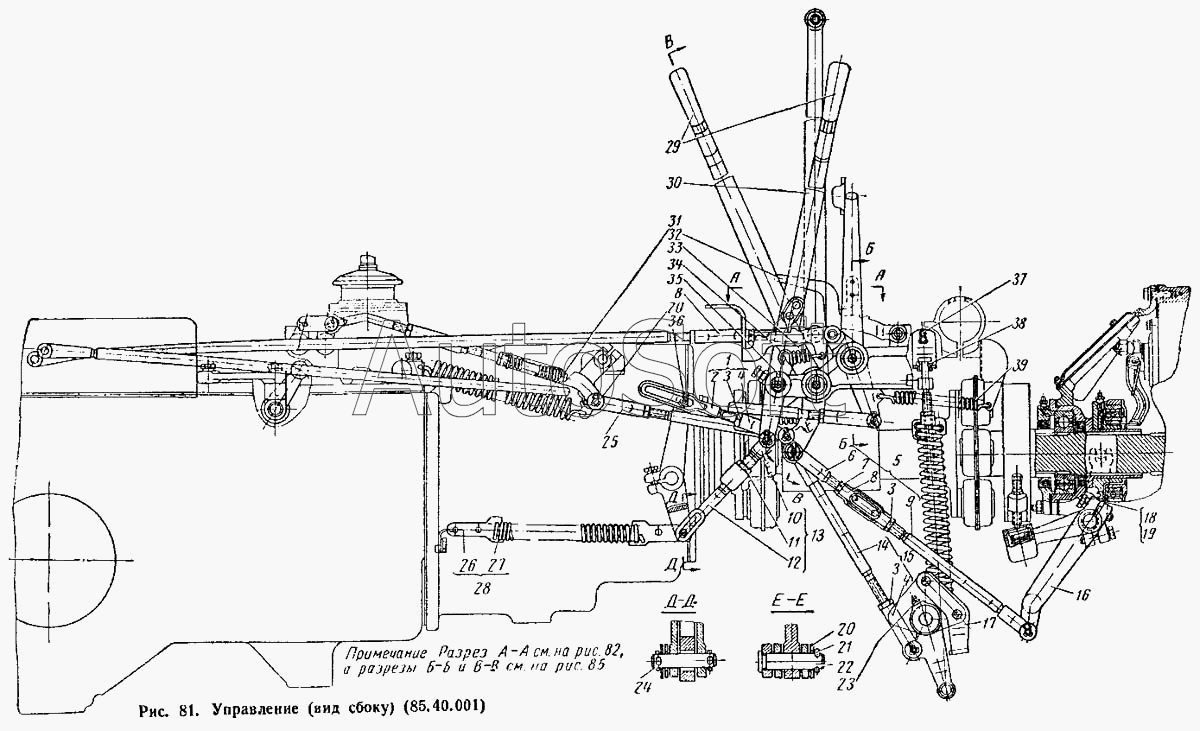

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Управление (вид сбоку) (85.40.001)
38
25
26
27
28
29
30
31
32
33
34
35
37
24
39
12
1
3
3
3
4
4
5
6
7
8
8
9
9
10
11
13
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.40.001 | 8***1 | Управление | |
| Шайба пружинная 10Н | Ш***Н | Шайба пружинная 10Н, ГОСТ 6402-61 | |
| 1 | 7***5 | Тяга блокировки увеличителя в сборе | |
| 3 | Г***5 | Гайка М12Х1,25, ГОСТ 5916-62 | |
| 4 | А***7 | Вилка | |
| 5 | 8***2 | Тяга муфты сцепления в сборе | |
| 6 | 7***3 | Вилка большая | |
| 7 | Г***я | Гайка М12Х1,25, левая ГОСТ 5916-62 | |
| 8 | 7***А | Муфта регулировочная | |
| 9 | 7***А | Тяга блокировки увеличителя | |
| 9 | 8***1 | Тяга муфты сцепления большая в сборе | |
| 10 | 7***А | Вилка тяги рычага увеличителя | |
| 11 | Г***5 | Гайка М16Х1,5, ГОСТ 5927-62 | |
| 12 | 7***1 | Тяга рычага увеличителя | |
| 13 | 7***1 | Тяга рычага увеличителя в сборе | |
| 14 | 7***1 | Тяга сервомеханизма | |
| 15 | 7***А | Тяга сервомеханизма в сборе | |
| 16 | 8***1 | Рычаг муфты | |
| 17 | 7***2 | Упор пружины сервомеханизма | |
| 18 | Б***5 | Болт М12Х45, ГОСТ 7796-62 | |
| 19 | Ш***Н | Шайба пружинная 12Н, ГОСТ 6402-61 | |
| 20 | Ш***2 | Шайба 12, ГОСТ 11371-65 | |
| 21 | Ш***2 | Шплинт 4Х22, ГОСТ 397-66 | |
| 22 | 7***3 | Палец рычага муфты | |
| 23 | М***1 | Пресс-масленка I-А1 прямая, ГОСТ 1303-56 | |
| 24 | 7***3 | Палец большой | |
| 25 | 7***6 | Вилка тяги тормозка | |
| 26 | 7***1 | Ушко пружины | |
| 27 | 7***1 | Пружиня оттяжная | |
| 28 | 7***1 | Пружина оттяжная в сборе | |
| 29 | 7***4 | Рукоятка рычага в сборе | |
| 30 | 7***6 | Рычаг увеличителя в сборе | |
| 31 | 7***1 | Пружина тормозка увеличителя | |
| 32 | 7***5 | Сектор | |
| 33 | 7***0 | Пружина оттяжная рычага увеличителя | |
| 34 | 7***1 | Педаль увеличителя | |
| 35 | М***" | Пресс-масленка II-А-900, ГОСТ 1303-56 | |
| 37 | Ш***8 | Шплинт разводной 3,2Х18, ГОСТ 397-66 | |
| 38 | 7***5 | Сухарь | |
| 39 | 7***9 | Пружина педалей тормозов | |
| 41 | 7***2 | Втулка распорная малая | |
| 43 | 7***0 | Кронштейн управления правый | |
| 48 | 7***9 | Тяга педали правой в сборе | |
| 66 | 7***8 | Тяга рычага управления левая в сборе | |
| 69 | 7***2 | Тяга тормозка увеличителя | |
| 74 | 7***4 | Педаль правая в сборе | |
| 75 | 7***5 | Педаль левая в сборе | |
| 80 | 7***3 | Рычаг управления левый в сборе | |
| 81 | 7***2 | Рычаг управления правый в сборе | |
| 84 | 7***2 | Палец ушка верхнего | |
| 88 | 7***А | Ушко верхнее |
