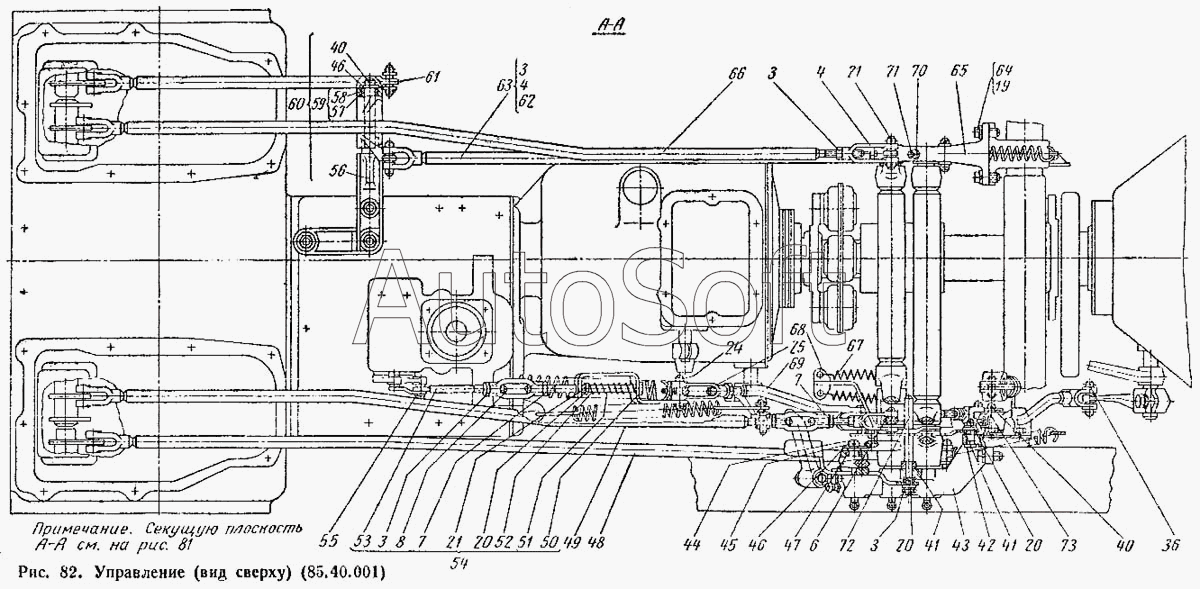

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Управление (вид сверху) (85.40.001)
63
53
54
55
56
57
58
59
60
61
62
52
64
65
66
67
68
70
71
72
73
24
3
3
3
3
4
4
7
7
8
19
20
20
20
21
21
25
40
40
41
41
42
44
46
46
47
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.41.008Р | 7***Р | Зависимый вал отбора мощности с установочными деталями | |
| 77.41.050 | 7***0 | Редуктор вала отбора мощности | |
| 85.40.001 | 8***1 | Управление | |
| Заклепка 8Х30 | З***0 | Заклепка 8Х30, ГОСТ 10300-62 | |
| 3 | Г***5 | Гайка М12Х1,25, ГОСТ 5916-62 | |
| 4 | А***7 | Вилка | |
| 7 | Г***я | Гайка М12Х1,25, левая ГОСТ 5916-62 | |
| 8 | 7***А | Муфта регулировочная | |
| 19 | Ш***Н | Шайба пружинная 12Н, ГОСТ 6402-61 | |
| 20 | Ш***2 | Шайба 12, ГОСТ 11371-65 | |
| 21 | Ш***2 | Шплинт 4Х22, ГОСТ 397-66 | |
| 24 | 7***3 | Палец большой | |
| 25 | 7***6 | Вилка тяги тормозка | |
| 40 | Ш***2 | Шплинт 4Х32, ГОСТ 397-66 | |
| 41 | Ш***6 | Шплинт 5Х36, ГОСТ 397-64 | |
| 42 | 7***0 | Болт специальный | |
| 44 | 7***1 | Ось рычага увеличителя | |
| 46 | Ш***0 | Шайба 20, ГОСТ 11371-65 | |
| 47 | 7***2 | Втулка | |
| 49 | 7***8 | Тяга рычага управления правая в сборе | |
| 50 | 7***8 | Серьга тяги блокировки | |
| 51 | 7***А | Направляющая пружины в сборе | |
| 52 | 7***8 | Пружина тяги блокировки | |
| 53 | 7***2 | Тяга блокировки | |
| 54 | 7***8 | Тяга блокировки в сборе | |
| 55 | Ш***0 | Шайба 10, ГОСТ 11371-65 | |
| 56 | 7***1 | Кронштейн перекидки в сборе | |
| 57 | 7***1 | Рычаг | |
| 58 | 7***1 | Втулка | |
| 59 | 7***1 | Рычаг со втулками в сборе | |
| 60 | 7***4 | Кронштейн перекидки с рычагом в сборе | |
| 61 | 7***5 | Тяга педали левой малая в сборе | |
| 62 | 7***0 | Тяга педали левой большая с вилкой в сборе | |
| 63 | 7***1 | Тяга педали левой большая в сборе | |
| 64 | Б***0 | Болт М12Х30, ГОСТ 7796-62 | |
| 65 | 7***9 | Кронштейн управления левый | |
| 66 | 7***1 | Рычаг вилки в сборе | |
| 67 | 5***8 | Пружина оттяжная | |
| 68 | 7***1 | Кронштейн упора рычагов в сборе | |
| 70 | Г***0 | Гайка М10, ГОСТ 5915-62 | |
| 71 | В***0 | Винт М10Х30, ГОСТ 1481-58 | |
| 72 | 7***1 | Упор рычагов | |
| 73 | Ш***8 | Шайба 18, ГОСТ 11371-65 | |
| 76 | 7***1 | Валик педалей |
