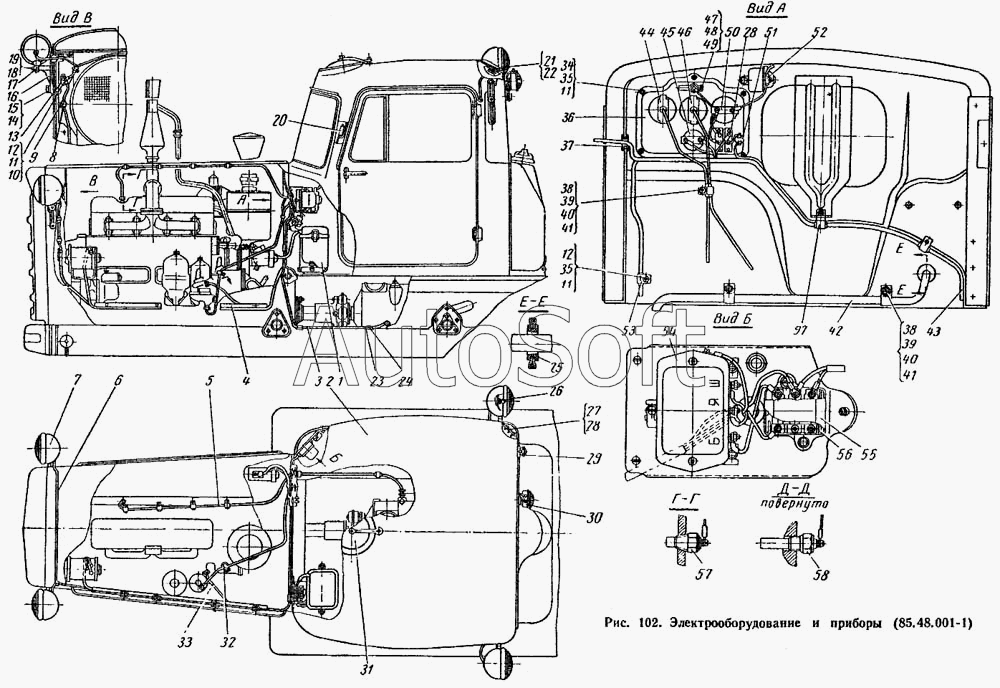

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Электрооборудование и приборы (85.48.001-1)
34
47
45
43
42
41
41
38
38
36
35
35
48
33
32
31
29
26
24
23
22
49
52
53
54
55
56
58
97
6
1
2
3
4
7
8
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.48.001-1 | 8***1 | Электрооборудование и приборы | |
| 85.48.032Р | 8***Р | Трубка к масляному манометру УКМ в сборе с ввертным штуцером (для запасных частей) | |
| А12-Б | А***Б | Лампа накаливания электрическая | |
| Винт М5Х12 | В***2 | Винт М5Х12, ГОСТ 1489-62 | |
| Винт М5Х30 | В***0 | Винт М5Х30, ГОСТ 1489-62 | |
| Винт М6Х25 | В***5 | Винт М6Х25, ГОСТ 1489-62 | |
| Винт М6Х30 | В***0 | Винт М6Х30, ГОСТ 1489-62 | |
| ЗДФ.524.000 | З***0 | Переносная лампа типа ПЛТМ | |
| Муфта конусная 6 | М***6 | Муфта конусная 6, ГОСТ 9121-59 | |
| Проволока 1Х100 | П***0 | Проволока 1Х100 стальная, ГОСТ 3282-46 | |
| ПС300А-3723150 | П***0 | Вилка штепсельная | |
| Штифт цилиндрический 4Пр22аХ22 Т.О., ГОС | Ш***С | Штифт цилиндрический 4Пр22аХ22 Т.О., ГОСТ 3128-62 | |
| 1 | 7***3 | Установка аккумулятора | |
| 2 | 7***2 | Монтаж проводов и приборов в кабине | |
| 3 | 8***2 | Трубка к масляному манометру в сборе | |
| 4 | 7***4 | Рейка листа бокового | |
| 6 | 8***5 | Пучок проводов передних фар | |
| 7 | Ф***Г | Фара тракторная | |
| 8 | 7***4 | Трубка защитная для проводов | |
| 9 | 7***9 | Скоба малая | |
| 10 | Ш***6 | Шайба 6, ГОСТ 11371-65 | |
| 11 | Ш***Н | Шайба пружинная 6Н, ГОСТ 6402-61 | |
| 12 | В***8 | Винт М6Х18, ГОСТ 1489-62 | |
| 13 | П***2 | Панель соединительная проводов двухклеммовая | |
| 14 | Ш***Н | Шайба пружинная 10Н, ГОСТ 6402-61 | |
| 15 | Б***0 | Болт М10Х30, ГОСТ 7796-62 | |
| 16 | 5***А | Кронштейн фары | |
| 17 | 5***1 | Чашка кронштейна фары | |
| 18 | Ш***Н | Шайба пружинная 14Н, ГОСТ 6402-61 | |
| 19 | Б***5 | Болт М14Х65 кл. 2-010, ГОСТ 7795-62 | |
| 20 | С***Т | Включатель кнопочный двухклеммный | |
| 21 | П***0 | Плафон | |
| 22 | А***3 | Лампа накаливания электрическая | |
| 23 | 7***6 | Скоба открытая широкая | |
| 24 | 5***9 | Трубка капилляра защитная | |
| 26 | А***2 | Лампа накаливания электрическая | |
| 29 | П***2 | Розетка штепсельная в сборе | |
| 31 | 7***3 | Установка вентилятора | |
| 32 | 7***1 | Скоба | |
| 33 | 7***1 | Провод | |
| 34 | В***6 | Винт М6Х16, ГОСТ 1489-62 | |
| 35 | Г***6 | Гайка М6, ГОСТ 5915-62 | |
| 36 | 8***7 | Монтаж приборов на щитке аппаратурном | |
| 38 | Б***0 | Болт М8Х20, ГОСТ 7796-62 | |
| 41 | Ш***8 | Шайба 8, ГОСТ 11371-65 | |
| 42 | 7***0 | Провод стартерный в сборе | |
| 43 | 8***2 | Пучок проводов генератора | |
| 45 | А***Г | Амперметр | |
| 47 | В***2 | Винт М4Х12, ГОСТ 1489-62 | |
| 48 | Г***4 | Гайка М4, ГОСТ 5915-62 | |
| 49 | Ш***4 | Шайба 4, ГОСТ 11371-65 | |
| 52 | 7***2 | Скоба | |
| 53 | 7***Т | Скоба | |
| 54 | Р***Г | Реле-регулятор 12 в, 15 а | |
| 55 | П***Д | Блок предохранителей в сборе | |
| 56 | 7***0 | Перемычка блока предохранителей | |
| 58 | Т***Г | Сигнализатор температуры | |
| 64 | 7***5 | Резиновый наконечник | |
| 73 | 7***2 | Крышка | |
| 79 | 7***7 | Ободок направляющий | |
| 80 | 7***8 | Корпус вентилятора в сборе | |
| 89 | 7***9 | Крыльчатка вентилятора в сборе | |
| 93 | 7***1 | Ручка крышки вентилятора | |
| 95 | 7***6 | Прокладка электромотора | |
| 97 | 7***5 | Скоба открытая |
