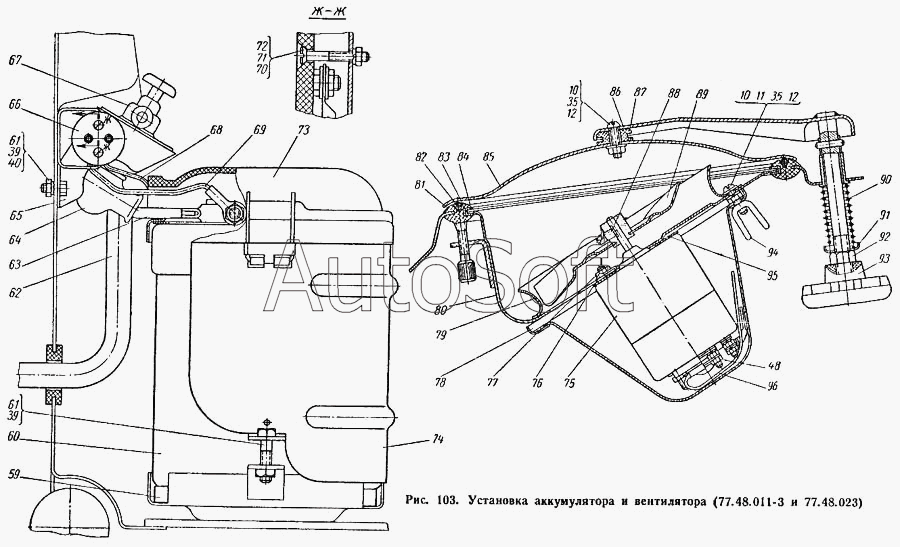

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Установка аккумулятора и вентилятора (77.48.011-3 и 77.48.023)
78
62
63
65
66
67
68
69
70
71
72
74
75
76
77
61
61
81
82
83
84
85
86
87
88
90
91
92
94
96
10
10
11
12
12
35
35
39
39
40
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.48.001-1 | 8***1 | Электрооборудование и приборы | |
| А12-1 | А***1 | Лампа накаливания электрическая | |
| Болт М6Х14 | Б***4 | Болт М6Х14, ГОСТ 7798-52 | |
| Болт М8Х30 | Б***0 | Болт М8Х30, ГОСТ 7796-62 | |
| Винт М4Х8 | В***8 | Винт М4Х8, ГОСТ 1489-62 | |
| Гайка накидная 6 | Г***6 | Гайка накидная 6, ГОСТ 9122-59 | |
| Шайба пружинная 4Н | Ш***Н | Шайба пружинная 4Н, ГОСТ 6402-61 | |
| Шайба пружинная 5Н | Ш***Н | Шайба пружинная 5Н, ГОСТ 6402-61 | |
| 1 | 7***3 | Установка аккумулятора | |
| 5 | 7***1 | Провод | |
| 10 | Ш***6 | Шайба 6, ГОСТ 11371-65 | |
| 11 | Ш***Н | Шайба пружинная 6Н, ГОСТ 6402-61 | |
| 12 | В***8 | Винт М6Х18, ГОСТ 1489-62 | |
| 25 | 7***5 | Втулка | |
| 27 | С***0 | Переключатель на три положения 15А | |
| 28 | С***0 | Выключатель ВК-57 | |
| 30 | С***Г | Сигнал звуковой безрупорный 12 в | |
| 35 | Г***6 | Гайка М6, ГОСТ 5915-62 | |
| 37 | 7***7 | Кольцо защитное большое | |
| 39 | Г***8 | Гайка М8, ГОСТ 5915-62 | |
| 40 | Ш***Н | Шайба пружинная 8Н, ГОСТ 6402-61 | |
| 44 | М***Г | Указатель давления масла | |
| 46 | М***Г | Указатель давления масла | |
| 50 | У***Г | Указатель температуры | |
| 51 | П***Е | Фонарь контрольной лампы | |
| 57 | Т***Г | Датчик указателя температуры | |
| 59 | 7***А | Прокладка аккумулятора | |
| 60 | Ф***0 | Батарея аккумуляторная 6СТ-42-ЭМ | |
| 61 | Б***5 | Болт М8Х 25, ГОСТ 7796-62 | |
| 62 | 8***0 | Провод стартерный в сборе | |
| 63 | 7***2 | Провод массовый в сборе | |
| 65 | 7***Б | Кронштейн включателя массы | |
| 66 | 6***3 | Розетка 47 К | |
| 67 | С***Б | Включатель массы с ручным управлением | |
| 68 | 7***1 | Провод | |
| 69 | 7***2 | Провод | |
| 70 | Ш***Н | Шайба пружинная 3Н, ГОСТ 6402-61 | |
| 71 | Г***3 | Ганка М3, ГОСТ 5915-62 | |
| 72 | В***8 | Винт МЗХ28, ГОСТ 1490-62 | |
| 74 | 7***А | Кожух в сборе | |
| 75 | М***Г | Электродвигатель 12 в, 25 вт | |
| 76 | Ш***3 | Шайба стопорная 5,3 с лапками, ГОСТ 3693-52 | |
| 77 | Г***5 | Гайка М5, ГОСТ 5915-62 | |
| 78 | 7***А | Фильтр вентилятора | |
| 81 | 7***8 | Окантовка вентилятора | |
| 82 | 7***9 | Шнур распорный | |
| 83 | 7***2 | Кольцо распорное окантовки вентилятора (внутреннее) | |
| 84 | 7***1 | Кольцо распорное окантовки вентилятора (наружное) | |
| 85 | 7***1 | Крышка вентилятора | |
| 86 | 7***2 | Кронштейн крышки вентилятора в сборе | |
| 87 | 7***8 | Кольцо защитное | |
| 88 | 7***6 | Винт стопорный | |
| 90 | 7***4 | Пружина крышки вентилятора | |
| 91 | 7***5 | Шайба опорная | |
| 92 | Г***2 | Гайка М12, ГОСТ 5915-62 | |
| 94 | 7***9 | Гайка-барашек | |
| 96 | 7***7 | Провод массовый вентилятора |
