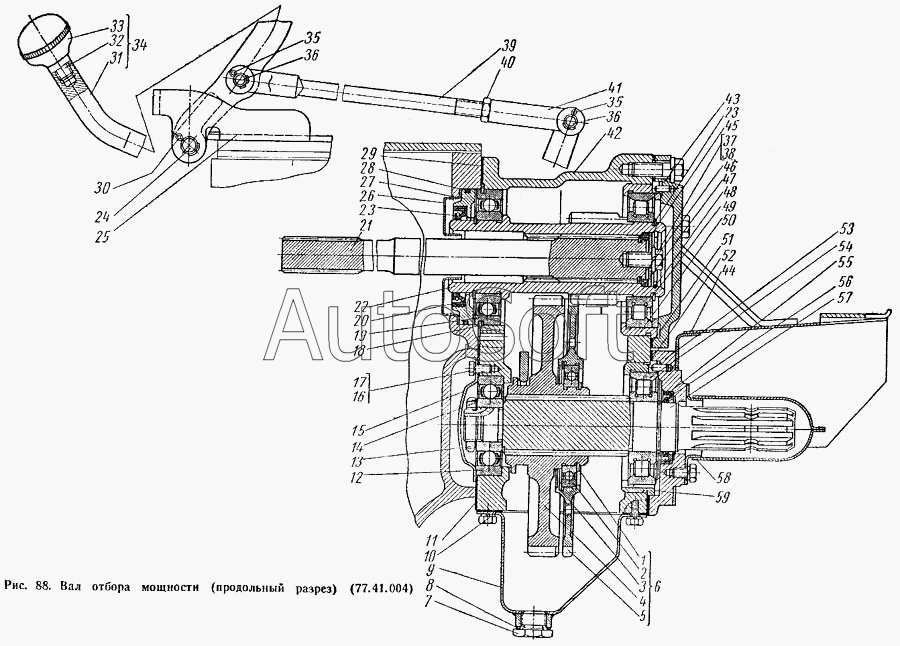

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Вал отбора мощности (продольный разрез) (77.41.004)
47
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
57
58
59
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.41.004 | 7***4 | Вал отбора мощности | |
| 1 | 7***А | Кольцо пружинное упорное | |
| 2 | 7***К | Шарикоподшипник радиальный однорядный (70Х110Х13) | |
| 3 | 7***9 | Кольцо стопорное | |
| 4 | 7***1 | Шестерня ведомая z=57 | |
| 5 | 7***1 | Шестерня масляная z=57 | |
| 6 | 7***1 | Шестерня ведомая в сборе n=540 об/мин | |
| 7 | 7***9 | Пробка спускная | |
| 8 | 7***4 | Кольцо уплотняющее | |
| 9 | 7***7 | Крышка нижняя в сборе | |
| 10 | 7***5 | Прокладка крышки нижней | |
| 11 | 7***А | Прокладка | |
| 12 | 4***6 | Шарикоподшипник радиальный однорядный (30Х90Х23) | |
| 13 | 7***1 | Гайка | |
| 14 | 7***4 | Шайба замочная | |
| 15 | 7***А | Крышка подшипника | |
| 16 | Ш***Н | Шайба пружинная 8Н, ГОСТ 6402-61 | |
| 17 | Б***6 | Болт М8Х16, ГОСТ 7796-62 | |
| 18 | 7***9 | Кольцо подшипника | |
| 19 | 5***3 | Шарикоподшипник радиальный однорядный со стопорной канавкой на наружном кольце (65Х120Х23) | |
| 20 | М***2 | Манжета резиновая армированная с пружиной для уплотнения валов, МН 5308-64 | |
| 21 | 7***Р | Вал ведущий в сборе | |
| 21 | 7***1 | Вал ведущий | |
| 22 | 7***А | Шестерня ведущая z=18 | |
| 23 | 7***А | Кольцо пружинное упорное | |
| 24 | 7***0 | Палец | |
| 25 | 7***7 | Кронштейн | |
| 26 | 7***А | Шайба | |
| 27 | 7***0 | Корпус сальника | |
| 28 | 7***2 | Кольцо резиновое | |
| 29 | 7***А | Прокладка корпуса ВОМ | |
| 30 | Ш***2 | Шплинт 4Х32, ГОСТ 397-66 | |
| 31 | 7***3 | Рычаг | |
| 32 | 7***8 | Шпилька | |
| 33 | А***А | Рукоятка рычага переключения передач | |
| 34 | 7***Р | Рычаг в сборе | |
| 35 | Ш***2 | Шплинт 4Х22, ГОСТ 397-66 | |
| 36 | А***1 | Палец | |
| 37 | Б***5 | Болт М12Х25, ГОСТ 7796-62 | |
| 38 | Ш***Т | Шайба пружинная 12Т, ГОСТ 6402-61 | |
| 39 | 7***1 | Тяга вала отбора мощности с вилкой в сборе | |
| 40 | Г***5 | Гайка М12Х1,25, ГОСТ 5916-62 | |
| 41 | А***7 | Вилка | |
| 42 | 7***А | Корпус вала отбора мощности (мех. узел) | |
| 43 | 7***1 | Крышка подшипника верхняя в сборе | |
| 44 | 7***1 | Кожух защитный в сборе | |
| 45 | 7***1 | Шайба упорная ведущего вала | |
| 46 | 7***1 | Кольцо отводки малое | |
| 47 | 7***8 | Кольцо уплотнительное ведущего вала | |
| 48 | 7***А | Кольцо запорное ведущего вала | |
| 49 | 6***М | Роликоподшипник радиальный с короткими цилиндрическими роликами (65Х120Х23) | |
| 50 | 7***1 | Стакан подшипника верхний | |
| 51 | 7***2 | Прокладка подшипника верхней крышки | |
| 52 | 7***А | Прокладка подшипника нижней крышки | |
| 53 | 7***1 | Крышка подшипника нижняя в сборе | |
| 54 | 6***М | Роликоподшипник радиальный с короткими цилиндрическими роликами (45Х100ХХ25) | |
| 55 | М***0 | Манжета резиновая армированная с пружиной для уплотнения валов, МН 5308-64 | |
| 56 | 7***7 | Кольцо запорное ведомого вала | |
| 57 | 7***1 | Вал ведомый | |
| 57 | 7***2 | Вал ведомый | |
| 58 | 7***6 | Колпак в сборе | |
| 59 | 7***1 | Стакан подшипника нижний | |
| 63 | 7***0 | Фиксатор | |
| 64 | 7***А | Валик переключения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
